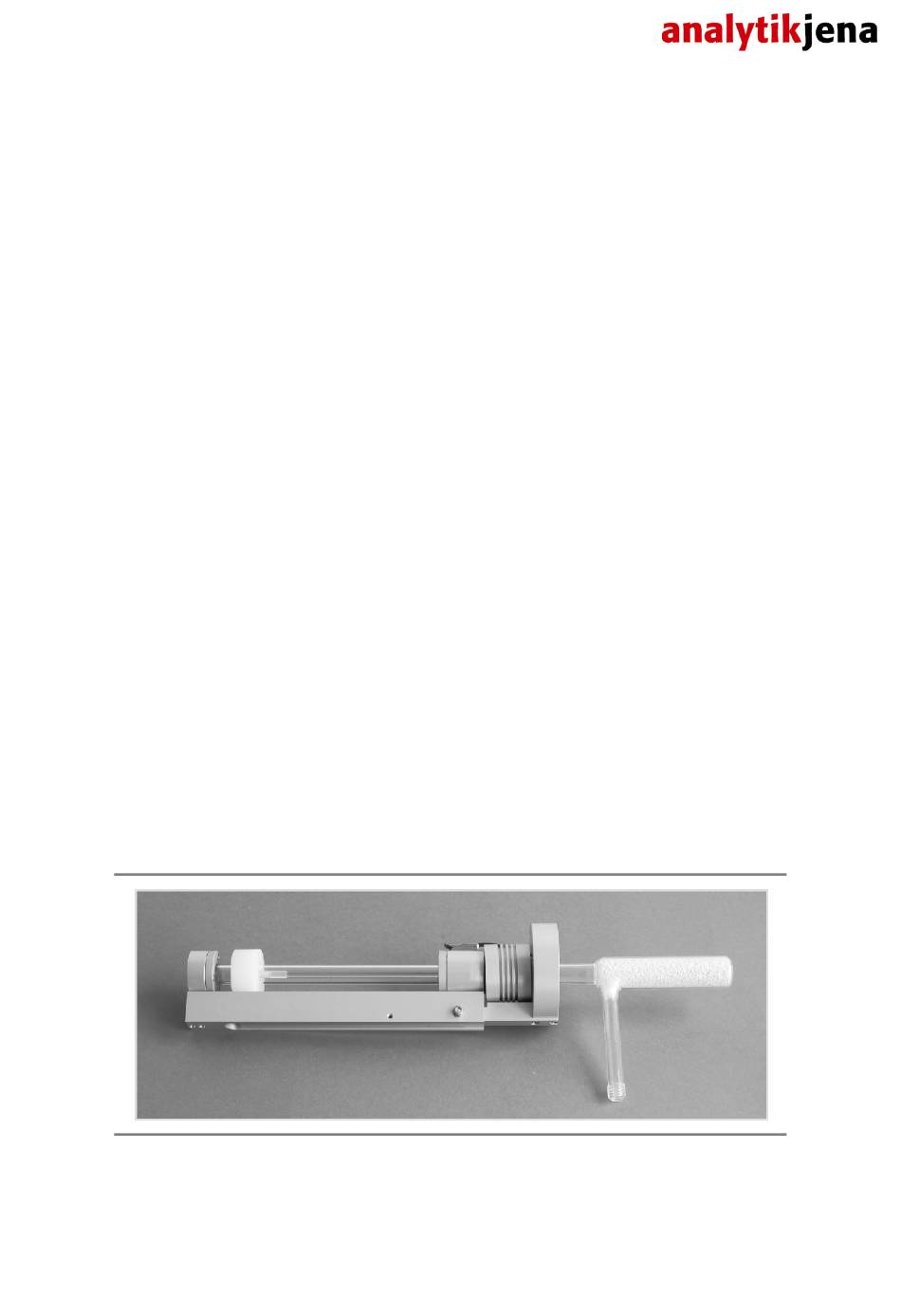

  • Seite 1 Double Furnace Festoffmodul Double Furnace Solids Module multi N/C 2100/2100S Betriebsanleitung / Operating manual...
  • Seite 2 Internet: http://www.analytik-jena.de Copyrights und Warenzeichen multi N/C und multiWin sind in Deutschland eingetragene Warenzeichen der Analytik Jena AG. Microsoft, Windows XP/VISTA/7, MS Excel sind eingetragene Warenzeichen der Microsoft Corp. Auf die Kennzeichnung ® oder TM wird in diesem Handbuch verzichtet.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Grundlegende Informationen .............. 1 Hinweise zur Benutzeranleitung ................1 Konventionen ...................... 1 Bestimmungsgemäße Verwendung ..............1 Sicherheitshinweise ................2 Technische Daten ................. 3 Aufbau des Double Furnace Feststoffmoduls ........4 Komponenten für die Probenaufgabe ..............4 Verbrennungssystem ..................4 Zubehörteile ......................
  • Seite 4 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 Double Furnace Feststoffmodul ................1 Abb. 2 Aufbau des Double Furnace Feststoffmoduls ............4 Abb. 3 Probenschiffchen in Double Furnace Feststoffmodul einsetzen ......9 Ausgabe 05/2011 Double Furnace Feststoffmodul...

  • Seite 5: Grundlegende Informationen

    Das Double Furnace Feststoffmodul ist ein spezieller Reaktor und eine Schleuse mit manu- ellem Vorschub zur Analyse geringer Mengen an Feststoffproben, mit welchem die Verbren- nungssysteme der Analysatoren multi N/C 2100/2100S erweiterbar sind. Es werden Auf- schlusstemperaturen von bis zu 950 °C erreicht. Der Aufschluss erfolgt katalysatorunter- stützt.

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise WICHTIG Diese Benutzeranleitung gilt nur in Zusammenhang mit folgenden Dokumenten:  Benutzeranleitung multi NC 2100/2100S  Softwarehandbuch der Steuer- und Auswertesoftware multiWin Beachten Sie insbesondere die Hinweise in den Kapiteln „Sicherheitshinweise” dieser Be- triebsanleitungen. Die dort gegebenen Hinweise gelten sinngemäß uneingeschränkt auch für das Double Furnace Feststoffmodul.

  • Seite 7: Technische Daten

    Technische Daten Technische Daten Aufschlusstemperatur bis 950 °C Katalysator (Spezialkatalysator für multi N/C) Probenmenge maximal 500 mg (abhängig vom Probenmaterial) Probenzuführung Schiffchen über manuelle Schleuse Gasversorgung Trägergas Sauerstoff (mindestens 4.5) Vordruck 4 – 6 bar Double Furnace Feststoffmodul Ausgabe 05/2011...

  • Seite 8: Aufbau Des Double Furnace Feststoffmoduls

    Feststoffmodul eingesetzt. Das Öffnen und Schließen wird manuell über eine Verriegelung vorgenommen. Verbrennungssystem Der Einsatz des Double Furnace Feststoffmoduls im Analysator multi N/C 2100/2100S erfor- dert die Verwendung eines Verbrennungsofens für Senkrecht- und Waagerechtbetrieb. Der kombinierte Verbrennungsofen erlaubt den Betrieb mit einem senkrecht eingebauten Ver- brennungsrohr oder den Betrieb mit einem waagerecht eingebauten Feststoffmodul.

  • Seite 9: Double Furnace Feststoffmodul Installieren

    Double Furnace Feststoffmodul installieren Double Furnace Feststoffmodul installieren Das Double Furnace Feststoffmodul kann nur eingebaut werden, wenn ein kombinierter Verbrennungsofen für den Waagerecht- und Senkrechtbetrieb eingebaut ist. Verbrennungsrohr des Feststoffmoduls füllen VORSICHT! Durch Alkalisalze (Handschweiß) treten beim Aufheizen des Verbrennungsofens Kristalli- sationen im Quarzglas auf.

  • Seite 10: Feststoffmodul Einbauen

    Double Furnace Feststoffmodul installieren Lösen Sie die drei Innensechskantschrau- ben mit dem zugehörigen Winkelschrauben- dreher mit einer halben Umdrehung. Drehen Sie die Innensechskantschrauben nicht voll- ständig heraus. Schieben Sie das gefüllte Verbrennungsrohr bis zum Anschlag am Innenring in das Dou- ble Furnace Feststoffmodul.
  • Seite 11 Double Furnace Feststoffmodul installieren Befestigen Sie den Gasüberführungs- schlauch am Stutzen des Verbrennungs- rohrs. Fügen Sie den Gasüberführungsschlauch und den Eingang der Kondensationsschlan- ge zusammen (Kugelschliffverbindung). Sichern Sie die Kugelschliffverbindung mit der Gabelklemme und ziehen Sie die Rän- delschraube der Gabelklemme handfest an. Befestigen Sie den Gaseingangsschlauch mittels FAST-Verbinder am Trägergasaus- gang der Gasbox.

  • Seite 12: Bedienung Des Double Furnace Feststoffmoduls

    Bedienung des Double Furnace Feststoffmoduls Bedienung des Double Furnace Feststoffmo- duls Messung vorbereiten WICHTIG Als Trägergas muss beim Einsatz des Double Furnace Feststoffmoduls Sauerstoff (4.5) verwendet werden. Schalten Sie den Analysator wie folgt ein: Kontrollieren Sie vor dem Einschalten des Analysators, ob das Feststoffmodul fest mon- tiert und vorschriftsmäßig angeschlossen ist.
  • Seite 13 Bedienung des Double Furnace Feststoffmoduls Gasfluss - OK Temperatur - OK Hinweis: Ist einer der Einträge fehlerhaft (rot dargestellt), führen Sie entsprechend den Hinwei- sen im Abschnitt "Störungsbeseitigung" der Betriebsanleitung des Analysators eine Fehlersuche durch. Hinterlegen Sie ggf. im Fenster Optionen / Karte FreeStrings Informationen zur Probe. Klicken Sie auf [Messung starten] oder rufen Sie den Menübefehl Messung / Mes- sung starten auf.

  • Seite 14: Wartung Und Pflege Des Double Furnace Feststoffmoduls

    Wartung und Pflege des Double Furnace Feststoffmoduls Wartung und Pflege des Double Furnace Feststoffmoduls Verbrennungsrohr Wartungsmaßnahme Wartungsintervall auf Risse und Beschädigung kontrollieren 3 Monate Katalysator kontrollieren und ggf. ersetzen nach Bedarf, spätestens nach entspre- chender Meldung in multiWin Verbrennungsrohr reinigen nach Bedarf, spätesten nach 12 Mona- Ofenschleuse Wartungsmaßnahme...

  • Seite 15: Double Furnace Feststoffmodul Demontieren

    Double Furnace Feststoffmodul demontieren Double Furnace Feststoffmodul demontieren VORSICHT Am Verbrennungsofen besteht Verbrennungsgefahr! Nehmen Sie den Ausbau des Ver- brennungsrohres nur im kalten Betriebszustand vor bzw. lassen Sie das Gerät lange ge- nug abkühlen! Stellen Sie vor dem Ausschalten die Ofentemperatur in multiWin auf 20 °C ein und been- den Sie multiWin.
  • Seite 16 Double Furnace Feststoffmodul demontieren Lockern Sie die vier Rändelschrauben an der Halteplatte und ziehen Sie das Fest- stoffmodul aus der Öffnung des Verbren- nungsofens. Hinweis: Gasüberführungsschlauch und Halteplatte kön- nen am Feststoffmodul angeschlossen bleiben. Damit vereinfacht sich der nächste Einbau des Feststoffmoduls.
  • Seite 17 Table of Contents Table of Contents Basic information ..................1 User manual notes ....................1 Conventions ......................1 Intended use ......................1 Safety instructions ................2 Technical data ..................3 Design of the Double Furnace Solids Module ........4 Components for sample preparation ..............4 Combustion system .....................
  • Seite 18 Index of Figures Index of Figures Fig. 1 Double Furnace Solids Module ................1 Fig. 2 Design of the Double Furnace Solids Module ............. 4 Fig. 3 Inserting a sample boat in the Double Furnace Solids Module ......9 Edition 05/2011 Double Furnace Solids Module...

  • Seite 19: Basic Information

    Double Furnace Solids Module CAUTION Carefully read the above-mentioned documents before connecting the Double Furnace Solids Module to the multi N/C 2100/2100S and using it. Observe in particular the notes in the chapters "Safety notes" of the user manuals. Conventions Instructions for action which occur in chronological order are numbered and combined into action units and furnished with the corresponding results.

  • Seite 20: Safety Instructions

    Safety instructions Safety instructions IMPORTANT This user manual is only valid in conjunction with the following documents: User manual for multi NC 2100/2100S  Software manual of the control and analysis software multiWin  Observe in particular the notes in the chapters "Safety notes" of these operating manuals. The notes included there apply correspondingly also to the Double Furnace Solids Module without any limitations.

  • Seite 21: Technical Data

    Technical data Technical data Digestion temperature up to 950 °C Catalyst (special catalyst for multi N/C) Sample volume max. 500 mg (dependent on the sample material) Sample Feed Boats via manual lock Carrier gas supply Oxygen (min. 4.5) preliminary pressure 4 – 6 bar Double Furnace Solids Module Edition 05/2011...

  • Seite 22: Design Of The Double Furnace Solids Module

    It is opened and closed manually via an interlock. Combustion system The use of the Double Furnace Solids Module in the analyzer multi N/C 2100/2100S requires the use of a combustion furnace for vertical and horizontal operation. The combined com- bustion furnace permits the operation with a vertically installed combustion tube or the op- eration with a horizontally installed solids module.

  • Seite 23: Installing The Double Furnace Solids Module

    Installing the Double Furnace Solids Module Installing the Double Furnace Solids Module The Double Furnace Solids Module can only be installed if a combined combustion furnace for horizontal and vertical operation has been installed. Filling the combustion tube of the solids module CAUTION! Alkaline salts (hand perspiration) causes crystallization in the quartz glass when heating combustion tubes in the combustion furnace.

  • Seite 24: Installing The Solids Module

    Installing the Double Furnace Solids Module Release the three hexagon socket screws with the corresponding angular screwdriver by half a turn. Do not fully unscrew the hexa- gon socket screws. Slide the filled combustion tube up to the stop at the inner ring into the Double Furnace Solids Module.
  • Seite 25 Installing the Double Furnace Solids Module Combine the gas transfer hose and the inlet of the condensation coil (spherical joint). Secure the spherical joint with the fork clamp and tighten the knurled head screw of the gas clamp finger-tight. Attach the gas inlet hose to the carrier gas outlet of the gas box by way of FAST con- nectors.

  • Seite 26: Operation Of The Double Furnace Solids Module

    Operation of the Double Furnace Solids Module Operation of the Double Furnace Solids Module Preparing for the measurement IMPORTANT Oxygen (4.5) must be used as carrier gas when using the Double Furnace Solids Module. Switch on the analyzer as follows: Before switching on the analyzer check that the solids module has been tightly installed and connected as specified.
  • Seite 27 Operation of the Double Furnace Solids Module In the window Options / tab FreeStrings you may store information about the sample. Click on [Start measurement] or open the menu command Measurement / Start Measurement. The window Measurement start opens. Enter the Sample ID and, if applicable, a name for the analysis table. Define the Sample type for the solid sample to be measured.

  • Seite 28: Maintenance And Care For The Double Furnace Solids Module

    Maintenance and care for the Double Furnace Solids Module Maintenance and care for the Double Furnace Solids Module Combustion tube Maintenance task Maintenance interval Check for cracks and damages 3 months Check catalyst and replace if necessary as required, after corresponding message in multiWin at the latest Clean combustion tube as required, but no later than after 12 months...

  • Seite 29: Removing The Double Furnace Solids Module

    Removing the Double Furnace Solids Module Removing the Double Furnace Solids Module CAUTION There is a risk of burning on the combustion furnace! Only remove the combustion tube when the device is cold or allow the device to cool down sufficiently! Before switching off set the furnace temperature in multiWin to 20 °C and exit multiWin.
  • Seite 30 Removing the Double Furnace Solids Module Loosen the four knurled head screws at the holding plate and pull the solids module out of the opening of the combustion furnace. Note: The gas transfer hose and holding plate may remain connected to the solids module. This makes it easier to install the solids module the next time.
