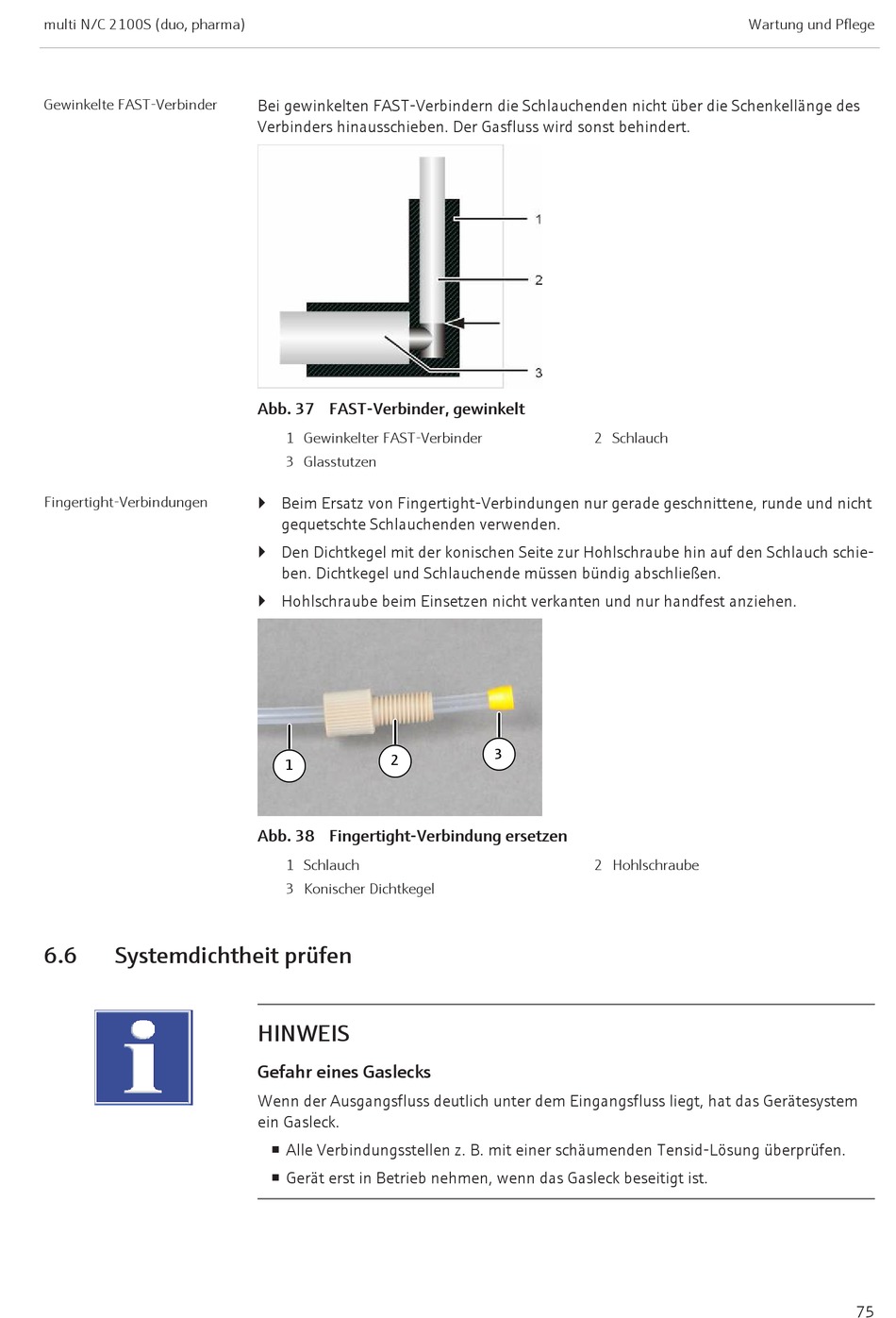

multi N/C 2100S (duo, pharma)
Gewinkelte FAST-Verbinder
Fingertight-Verbindungen
6.6 Systemdichtheit prüfen
Bei gewinkelten FAST-Verbindern die Schlauchenden nicht über die Schenkellänge des
Verbinders hinausschieben. Der Gasfluss wird sonst behindert.
Abb. 37 FAST-Verbinder, gewinkelt
1 Gewinkelter FAST-Verbinder
3 Glasstutzen
} Beim Ersatz von Fingertight-Verbindungen nur gerade geschnittene, runde und nicht
gequetschte Schlauchenden verwenden.
} Den Dichtkegel mit der konischen Seite zur Hohlschraube hin auf den Schlauch schie-
ben. Dichtkegel und Schlauchende müssen bündig abschließen.
} Hohlschraube beim Einsetzen nicht verkanten und nur handfest anziehen.
2
1
Abb. 38 Fingertight-Verbindung ersetzen
1 Schlauch
3 Konischer Dichtkegel
HINWEIS
Gefahr eines Gaslecks
Wenn der Ausgangsfluss deutlich unter dem Eingangsfluss liegt, hat das Gerätesystem
ein Gasleck.
¡ Alle Verbindungsstellen z. B. mit einer schäumenden Tensid-Lösung überprüfen.
¡ Gerät erst in Betrieb nehmen, wenn das Gasleck beseitigt ist.
2 Schlauch
3
2 Hohlschraube
Wartung und Pflege
75
