Steuerung

2. Steuerung
2.1

Merkmale der Steuerung

Die Steuerung stellt folgende analoge und digitale Funktionen zur Verfügung:
• Hardwaremäßige Bereitstellung der digitalen und analogen Ein- und Ausgänge.
• HSP5-Schnittstelle zur Verbindung mit einem Operator oder über ein spezielles Kabel
(00F50C0-0010) mit einem PC
• Steuerungshardware „sicher getrennt" nach EN 61800-5-1 (Basis TN-C/-S Netz)
• Bedienung und Diagnose über Operator
• Sicherheitsfunktion STO (zweikanalige Drehmomentabschaltung)

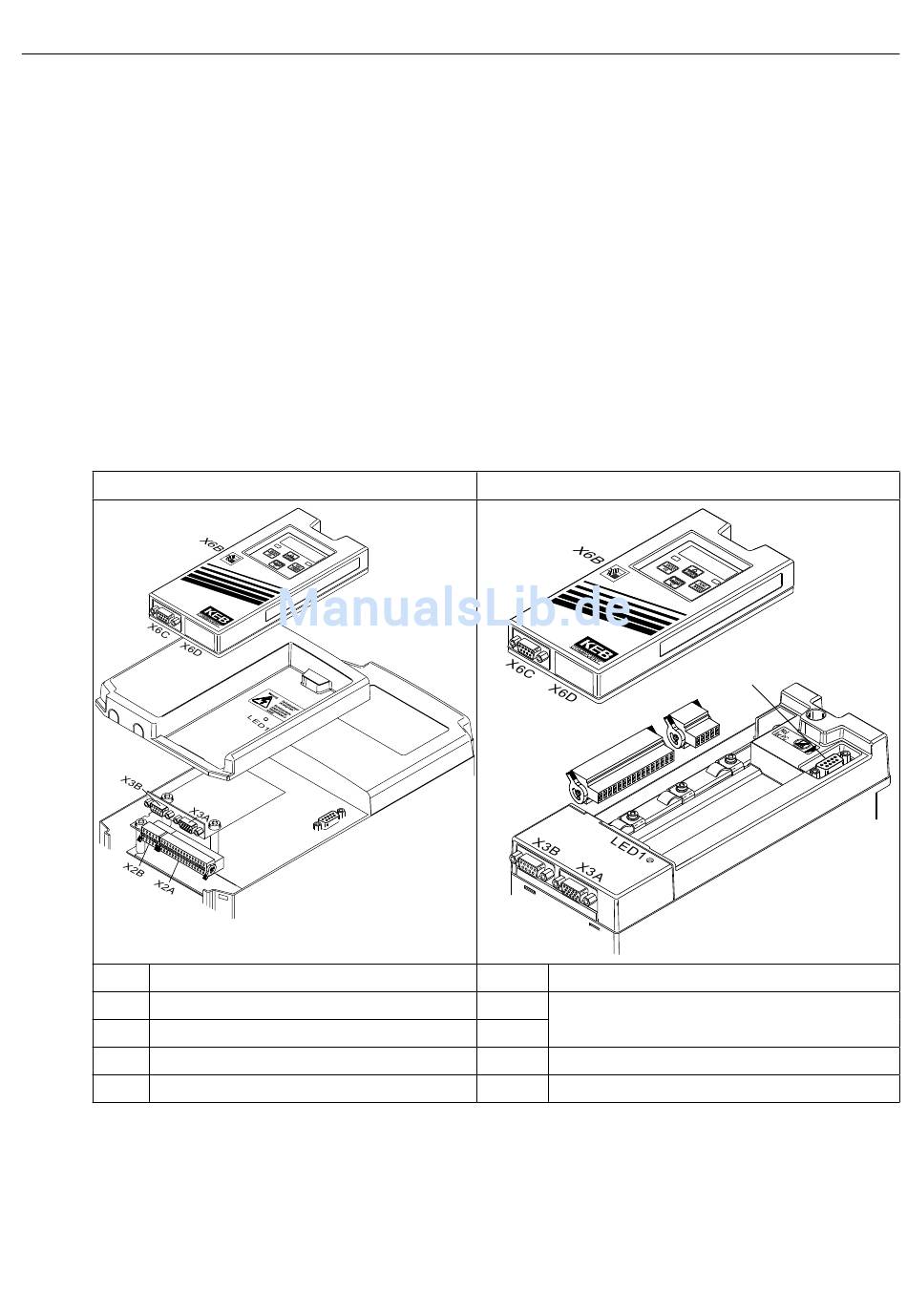

2.2 Übersicht
Steuerung 2KF5xxx-xxxx ab G-Gehäuse
X2A Steuerklemmleiste
X2B Klemmleiste Sicherheitsfunktion
X3A Geberinterface Kanal 1 (Option)
X3B Geberinterface Kanal 2 (Option)
X4A HSP5 Schnittstelle
D - 8
X4A
Steuerung 1KF5xxx-xxxx im D & E-Gehäuse
X2B
X2A
X6B HSP5 Diagnoseschnittstelle
X6C
abhängig vom Operator
X6D
LED1 Umrichterstatus
X4A
