Inhaltszusammenfassung für KEB F5 multy

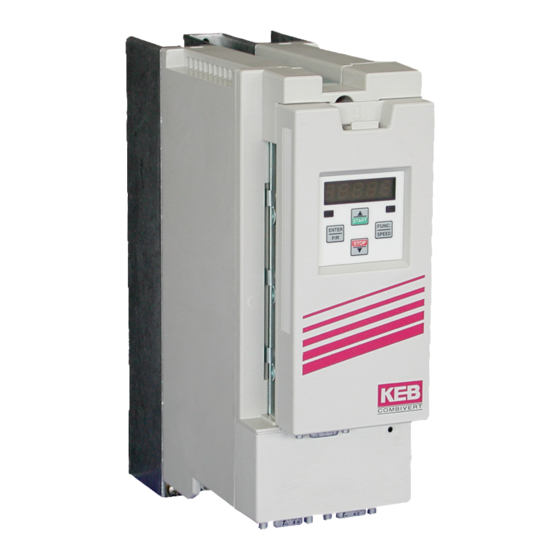

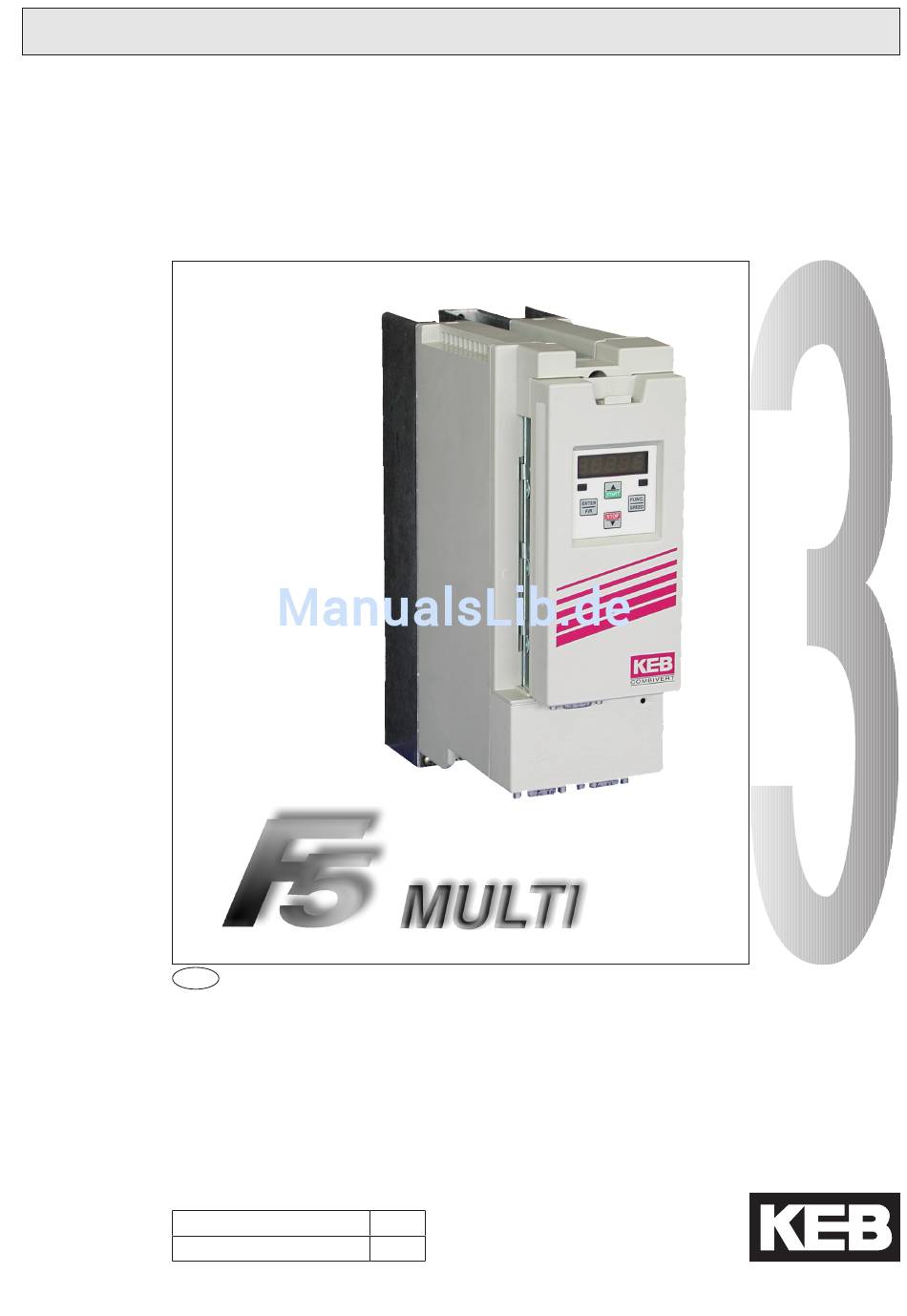

  • Seite 1 C O M B I V E R T Steuerteil ab V3.2 BETRIEBSANLEITUNG Mat.No. Rev. 00F5MDB-K320...
  • Seite 2 Diese Betriebsanleitung beschreibt die Steuerungen der KEB COMBIVERT F5 - Serie. Sie ist nur gültig in Verbindung mit der Betriebsanleitung Teil 1 und Teil 2. Alle Anleitungen müssen jedem Anwender zugänglich gemacht werden. Vor jeglichen Arbeiten muß sich der Anwender mit dem Gerät vertraut machen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines ............ 4 Einbau und Anschluss ........5 Übersicht ..............5 2.1.1 Gehäusegröße D - E ............5 2.1.2 Ab Gehäusegröße G ............5 Steuerkarte MULTI ............6 2.2.1 Belegung der Klemmleiste X2A ........6 2.2.2 Anschluss der Steuerung ..........7 2.2.3 Digitale Eingänge ............7 2.2.4 Analoge Eingänge ............7 2.2.5...

  • Seite 4: Allgemeines

    Allgemeines Allgemeines Der Frequenzumrichter KEB COMBIVERT F5-MULTI ist eine Antriebskomponente, die zum Einbau in elektrische Anlagen oder Maschinen bestimmt ist. Der Frequenzumrichter dient ausschließlich zur stufenlosen Drehzahlsteu- erung/-regelung von Drehstromasynchronmotoren. Der Betrieb anderer elektrischer Verbraucher ist unzulässig und kann zur Zerstörung der Geräte führen.

  • Seite 5: Einbau Und Anschluss

    Einbau und Anschluss Einbau und Anschluss Übersicht 2.1.1 Gehäusegröße D - E Optionaler Bedienoperator mit 9-pol. Sub-D Buchse Parametrierschnittstelle Klemmleiste Anschluss Steuerklemmen 9-pol. Sub-D Buchse OPTION 15-pol. Sub-D Buchse Anschluss Inkrementalgeber 2.1.2 Ab Gehäusegröße G Optionaler Bedienoperator mit 9-pol. Sub-D Buchse Parametrierschnittstelle 9-pol.

  • Seite 6: Steuerkarte Multi

    Einbau und Anschluss Steuerkarte MULTI 2.2.1 Belegung der 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 Klemmleiste X2A PIN Funktion Name Erklärung Analogeingänge...

  • Seite 7: Anschluss Der Steuerung

    Einbau und Anschluss 2.2.2 Anschluss der Steuerung Um Fehlfunktionen durch Störspannungseinspeisung an den Steuereingängen zu vermeiden, sollten Sie folgen- de Hinweise beachten: • Abgeschirmte/verdrillte Leitungen verwenden • Schirm einseitig am Umrichter auf Erdpotential legen • Steuer- und Leistungskabel getrennt verlegen (ca.10…20 cm Abstand); Kreuzungen im rechten Win- kel verlegen 2.2.3 Digitale Eingänge Verwendung der internen Spannungsversorgung...

  • Seite 8: Spannungseingang/ Externe Versorgung

    Einbau und Anschluss 2.2.5 Spannungseingang/ externe Versorgung Durch die Versorgung der Steuerkarte mit einer externen Spannungsquelle bleibt die Steuerung auch bei ab- geschaltetem Leistungsteil in Betrieb. Um undefinierte Zustände bei externer Versorgung zu vermeiden, sollte grundsätzlich erst die Versorgung und dann der Umrichter eingeschaltet werden. 10 11 17 18 19 20 21 22 23...

  • Seite 9: Einbau Und Anschluß

    Einbau und Anschluß Operator Als Zubehör zur lokalen oder externen (Option: Kabel 00.F5.0C0-1xxx) Bedienung der Frequenzumrichter KEB COMBIVERT F5 ist ein Operator erforderlich. Um Fehlfunktionen zu vermeiden, muss der Umrichter vor dem Aufstecken/ Abziehen des Operators in den Status nOP (Reglerfreigabe öffnen) gebracht werden. Bei Inbetrieb- nahme des Umrichters wird mit den zuletzt abgespeicherten Werten, bzw.

  • Seite 10: Bedienung Des Gerätes

    Bedienung des Gerätes Bedienung des Gerätes Tastatur Beim Einschalten des KEB COMBIVERT F5 erscheint der Wert des Parameters CP.1 (Umschaltung der Tastatur- funktion: siehe Drivemode). Mit der Funktionstaste wird zwischen Parameterwert und Parameternummer gewechselt. Mit UP (▲) und DOWN (▼) wird die Parameternummer oder bei veränderbaren Parametern der Wert erhöht /...

  • Seite 11: Parameterbeschreibung

    Schaltleveln und Begrenzungen zu berücksichtigen. Die angegebenen Toleranzen (siehe Parameterbeschreibung) sind bezogen auf die zugehörigen Maximalwerte bei ei- ner Dimensionierung KEB COMBIVERT : Motor = 1 : 1. In Abhängigkeit der Daten des Motorenherstellers sind durch übliche Typenstreuungen der Motoren sowie Temperaturdriften größere Toleranzen bei den Momentenanzeigen möglich.

  • Seite 12: Passworteingabe

    Parameterbeschreibung 3.2.1 Passworteingabe CP.00 Passworteingabe Ab Werk wird der Frequenzumrichter ohne Passwortschutz ausgeliefert, d.h. alle veränderbaren Parameter las- sen sich verstellen. Nach der Parametrierung kann das Gerät gegen unberechtigten Zugang verriegelt werden (Passwörter: siehe vorletzte Seite). Der eingestellte Mode wird gespeichert. ENTER Password Verriegeln der CP-Parameter...
  • Seite 13 Parameterbeschreibung „Forward Deceleration“ Antrieb verzögert mit Drehrichtung Vorwärts. „Reverse Acceleration“ Antrieb beschleunigt mit Drehrichtung Rückwärts. „Reverse Deceleration“ Antrieb verzögert mit Drehrichtung Rückwärts. „Forward Constant“ Antrieb läuft mit konstanter Drehzahl und Drehrichtung Vorwärts. „Reverse Constant“ Antrieb läuft mit konstanter Drehzahl und Drehrichtung Rückwärts. Weitere Statusmeldungen werden bei den Parametern beschrieben, die sie verursachen (siehe auch Kapitel 4 „Fehlerdiagnose“).

  • Seite 14: Grundeinstellung Des Antriebes

    Parameterbeschreibung CP.09 Ausgangsspannung Wertebereich Beschreibung 0…778 V Anzeige der aktuellen Ausgangsspannung in Volt. 3.2.3 Grundeinstellung des Antriebes Die folgenden Parameter bestimmen grundlegende Betriebsdaten des Antriebes und müssen für die Erstinbe- triebnahme eingestellt werden (siehe Kapitel 5 „Erstinbetriebnahme“). Sie sollten in jedem Fall überprüft, bzw. auf die Applikation angepaßt werden.
  • Seite 15 Parameterbeschreibung CP.16 DASM Nennleistung Wertebereich Vorgabe Beschreibung 0,35…400 kW siehe 3.3 Einstellung der Motorbemessungsleistung gemäß Typenschild. Die Werks- einstellung ist abhängig von der Gerätegröße (siehe 3.3 „Größenabhängige Daten“). CP.17 Motoranpassung Werksmäßig ist der Frequenzumrichter je nach Gerätegröße auf einen speziellen Motor angepasst (siehe 3.3 „Größenabhängige Daten“).
  • Seite 16 Parameterbeschreibung CP.19 Eckfrequenz Wertebereich Vorgabe Beschreibung 0,00…400,00 Hz 50 Hz Bei der hier eingestellten Frequenz erreicht der Umrichter im gesteuerten Be- trieb seine maximale Ausgangsspannung. Typisch ist hier die Einstellung der Motornennfrequenz. 100% CP. 19 Motoren können bei falsch eingestellter Eckfrequenz überhitzen. Im geregelten Betrieb (CP.10 = 4 oder 5) hat dieser Parameter keine Funktion.

  • Seite 17: Werkseinstellung

    Werkseinstellung Größenabhängige Daten In der folgenden Tabelle sind die Werkseinstellungen für die größenabhängigen Parameterwerte aufgeführt. Parameter CP.11 CP.12 CP.13 CP.14 CP.15 CP.16 — CP.29 [1/min] [Hz] cos(Phi) [kW] [Nm] [Nm] 09/200V 1400 0,83 10,23 22,09 10/200V 1420 0,78 14,79 30,68 12/200V 1435 15,2...

  • Seite 18: Besondere Einstellungen

    Parameterbeschreibung 3.2.4 Besondere Einstellungen Die folgenden Parameter dienen zur Optimierung des Antriebs und zur Anpassung an die Anwendung. Bei der Erstinbetriebnahme können diese Einstellungen ignoriert werden. CP.22 Maximaler Sollwert Wertebereich Vorgabe Beschreibung 0…4000 min 2100 min Um den Sollwert einzugrenzen, muß eine Maximaldrehzahl vorgegeben wer- den.
  • Seite 19 Parameterbeschreibung CP.26 Verzögerungszeit Wertebereich Vorgabe Beschreibung -0,01…300,00 s 5,00 s Der Parameter legt die benötigte Zeit fest, um von 1000 auf 0 min verzögern. Die tatsächliche Verzögerungszeit verhält sich dabei pro- portional zur Drehzahländerung (∆n). Wenn der Wert -1 eingestellt ist, wird der Wert aus CP.25 übernommen (Anzeige „=Acc“) ! ∆n Drehzahländerung n [min...
  • Seite 20 Parameterbeschreibung Wertebereich Vorgabe Beschreibung +n [min t [s] -n [min Damit bei aktivierten S-Kurvenzeiten definierte Rampen gefahren werden, müssen die vorgege- benen Beschleunigungs- bzw. Verzögerungszeiten (CP.25 und CP.26) größer als die S-Kurvenzeit (CP.27) gewählt werden. CP.28 Quelle Momentensollwert Wert Quelle Stellbereich Beschreibung AN1+ / AN1-...
  • Seite 21 Parameterbeschreibung CP.31 KI Drehzahl Wertebereich Vorgabe Beschreibung 0…32767 In diesem Parameter wird der Integralfaktor des Drehzahlreglers eingestellt (siehe Kapitel 5 „Erstinbetriebnahme“). CP.32 Schaltfrequenz Wertebereich Vorgabe Beschreibung 2 / 4 / 8 / 12 / 16 kHz abhängig Die Schaltfrequenz, mit der die Endstufen getaktet werden, kann abhängig vom Leis- vom Einsatzfall verändert werden.
  • Seite 22 Parameterbeschreibung Wert Funktion Absoluter Sollwert an AN1 > Schaltpegel Absoluter Sollwert an AN2 > Schaltpegel Nur Applikationsmode Sollwert an AN1 > Schaltpegel Sollwert an AN2 > Schaltpegel 36…39 Nur Applikationsmode Hardware-Stromgrenze aktiv Modulation An-Signal 42…46 Nur Applikationsmode Rampenausgangswert > Schaltpegel Scheinstrom (CP.4) >...

  • Seite 23: Größenabhängige Daten

    Parameterbeschreibung CP.35 Endschalterfehler / Reaktion Dieser Parameter bestimmt die Reaktion des Antriebes, auf die Klemme X2A.14 (F) bzw. X2A.15 (R). Diese Klemmen sind als Software-Endschalter programmiert. Die Reaktion des Antriebes erfolgt entsprechend folgen- der Tabelle. Wert Vorgabe Anzeige Reaktion Wiederanlauf E.PRx sofortiges Abschalten der Modulation Schnellhalt / Abschalten der Modulation nach Erreichen von...

  • Seite 24: Der Drivemodus

    Drivemodus Drivemodus Der Drivemode ist eine Betriebsart des KEB COMBIVERT zur Inbetriebnahme des Antriebs mit dem Operator (mit Ausnahme vom LCD-Operator). Nach Schalten der Reglerfreigabe erfolgt die Sollwert- und Drehrichtungsvor- gabe ausschließlich über die Tastatur. Zur Aktivierung des Drivemodus ist das entsprechende Passwort (siehe vorletzte Seite) in CP.

  • Seite 25: Fehlerdiagnose

    Fehlerdiagnose Fehlerdiagnose Fehlermeldungen werden beim KEB COMBIVERT immer mit einem „E.“ und dem entsprechenden Fehlercode in der Anzeige dargestellt. Fehlermeldungen bewirken ein sofortiges Abschalten der Modulation. Der Wiederanlauf ist erst nach Reset oder AutoReset möglich. Störungen werden mit einem „A.“ und der entsprechenden Meldung dargestellt. Auf Störungen kann variabel reagiert werden.

  • Seite 26: Fehlermeldungen

    Fehlerdiagnose Display COMBIVIS Wert Bedeutung Der Antrieb meldet, das er bereit zum Starten des Positioniervorganges Zur Positionierung bereit ist. Diese Meldung wird angezeigt, wenn während der Konstantfahrt die Stromgrenze erreicht Auslastung auf die eingestellte Stromgrenze begrenzt wird. Referenzpunktfahrt aktiv Die Meldung wird während der Referenzpunktfahrt ausgegeben. Drehzahlsuchfunktion aktiv, dass heißt der Umrichter versucht sich auf Drehzahlsuche einen auslaufenden Motor zu synchronisieren.
  • Seite 27 Fehlerdiagnose Display COMBIVIS Wert Bedeutung Das Ladeshuntrelais ist nicht angezogen. Dies tritt kurzzeitig während der Einschaltphase auf, muß jedoch sofort selbstständig zurückgesetzt werden. Bleibt die Fehlermeldung bestehen, können folgende Ursachen in Frage kommen: Ladeshunt defekt E.LSF Fehler ! Ladeschaltung falsche oder zu geringe Eingangsspannung hohe Verluste in der Versorgungsleitung Bremswiderstand falsch angeschlossen oder defekt Bremsmodul defekt...
  • Seite 28 Fehlerdiagnose Display COMBIVIS Wert Bedeutung Tritt auf, wenn der Stillstandsdauerstrom überschritten wird (siehe E.OL2 Fehler ! Überlast im Stillstand technische Daten und Überlastkurven). Der Fehler ist erst rücksetzbar, wenn die Abkühlzeit abgelaufen ist und E.nOL2 angezeigt wird. Spannung Zwischenkreis hoch. Tritt auf, wenn...
  • Seite 29 Fehlerdiagnose Display COMBIVIS Wert Bedeutung Spannung im Zwischenkreis zu gering. Tritt auf, wenn die Zwischenkreisspannung unter den zugelassenen Wert sinkt. Ursachen: Eingangsspannung zu gering oder instabil Umrichterleistung zu klein Spannungsverluste durch falsche Verkabelung Versorgungsspannung durch Generator / Transformator bricht bei sehr E.
  • Seite 30 Fehlerdiagnose Display COMBIVIS Wert Bedeutung Warnung ! Endschalter Der Antrieb ist auf den linken Endschalter aufgefahren. Die Reaktion auf A.Prr Linkslauf diese Warnung kann programmiert werden. Warnung ! Synchronisierung über den Sercosbus nicht möglich. Die Reaktion auf A.SbuS Bussynchronisation diese Warnung kann programmiert werden. Warnung ! Es wurde versucht, einen gesperrten Parametersatz anzuwählen.

  • Seite 31: Erstinbetriebnahme

    Inbetriebnahme Erstinbetriebnahme Für die Erstinbetriebnahme des KEB COMBIVERT F5-M empfiehlt sich folgende Vorgehensweise: 1. Reglerfreigabe öffnen (Klemme X2A.16) => Frequenzumrichter im Status „noP“ 2. Gesteuerten Betrieb anwählen => Parameter CP.10 = 0 3. Motordaten eingeben => Parameter CP.11…CP.16 4. Motoranpassung aktivieren =>...

  • Seite 32: Einstellhilfe Drehzahlregler

    Inbetriebnahme Einstellhilfe Drehzahlregler 1. Reglerfreigabe öffnen (Klemme X2A.16) => Frequenzumrichter im Status „noP“ 2. Geregelten Betrieb anwählen => Parameter CP.10 = 4 Problem sehr langer Einschwingvorgang Problem zu hoher Drehzahlüberschwinger Abhilfe KP-Drehzahl (CP.30) erhöhen; evtl. KI- Abhilfe KP-Drehzahl (CP.30) erhöhen; evtl. Drehzahl (CP.31) reduzieren KI-Drehzahl (CP.31) reduzieren Problem...

  • Seite 33: Kurzanleitung

    Kurzanleitung Kurzanleitung Parameter Einstellbereich Auflösung ↵ Kundeneinstellung CP.00 Passworteingabe 0…9999 — CP.01 Istdrehzahl Geber 1 — 0,125 min — CP.02 Sollwertanzeige — 0,125 min — CP.03 Umrichterstatus — — CP.04 Scheinstrom — 0,1 A — CP.05 Scheinstrom Spitzenwert — 0,1 A —...
  • Seite 34 Notizen D - 34...

  • Seite 35: Passwörter

    Passwörter Passwörter Nur Lesen Lesen/Schreiben Drivemodus D - 35...
