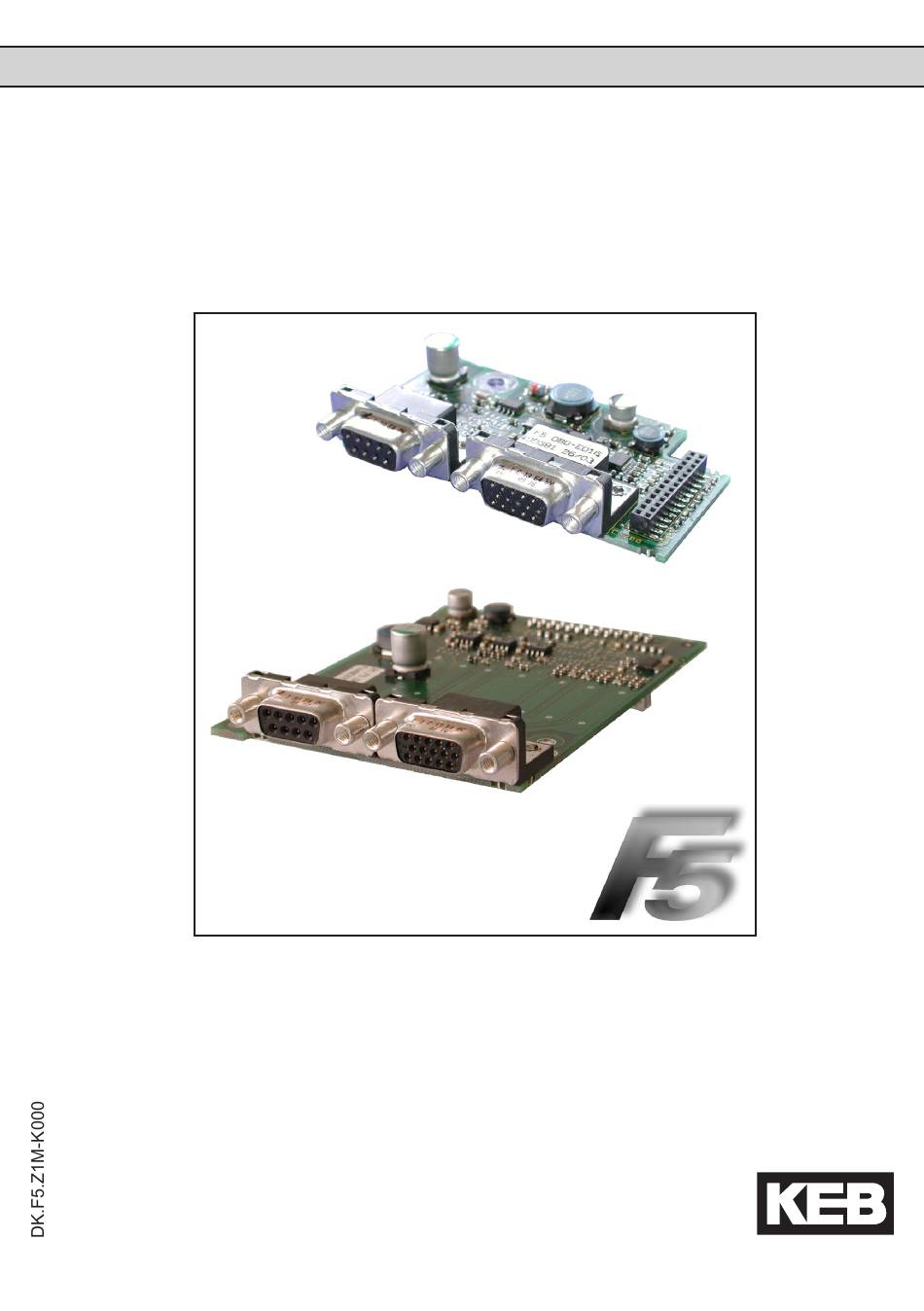

- Seite 1 C O M B I V E R T Inkrementalgebereingang TTL auf Kanal1 Incremental Encoder Input TTL at Channel 1 05/2006...
-
Seite 2: Inhaltsverzeichnis
Inhalt / Content Produktbeschreibung ................3 Allgemeines ......................3 Beschreibung der Geberschnittstelle ..............3 Artikelnummer .......................3 Lieferumfang als Option oder Ersatzteillieferung ..........3 Beschreibung der Buchse X3A ................4 Spannungsversorgung .....................4 1.6.1 Max. Belastbarkeit in Abhängigkeit der Spannungsversorgung ......4 1.6.2 Leitungslänge ......................4 Signaleingänge ......................4 1.7.1 Technische Daten ....................4 1.7.2 Signalverlauf des Gebers ..................5 1.7.3 Auswertung des Nullsignales ...................5... -
Seite 3: Produktbeschreibung
Inkrementalgebereingang TTL auf Kanal 1 Produktbeschreibung Allgemeines Die von KEB gelieferten Schnittstellenkarten umfassen jeweils zwei Schnittstellen. Da die unterschiedlichsten Kombinationen erhältlich sind, wird jede Schnittstelle in einer eigenen An- leitung beschrieben. Die Anleitung umfasst den Einbau der Schnittstellenkarte, den Anschluss sowie die Inbetriebnahme eines passenden Gebers. -
Seite 4: Beschreibung Der Buchse X3A
U - Umin –––––––––– Geberkabellänge = Imax • 2 • R maximale Geberstromaufnahme Imax: siehe Geberbeschreibung Versorgungsspannung U: 5,25 V minimale Versorgungsspannung Umin: 4,75 V KEB Geberkabelwiderstand R: 0,072 Ω/m Signaleingänge 1.7.1 Technische Daten Eingangswiderstand: 150 Ω Logikpegel: 5 V TTL... -
Seite 5: Signalverlauf Des Gebers
Grenzfrequenz: 300 kHz Geberstrichzahl: 1…16383 Ink (Empfehlung: 2500 Ink bei Drehzahlen < 4500 min 1.7.2 Signalverlauf des Gebers Bei der TTL-Geberschnittstelle sind die Signale A+ und B+ um 90° elektrisch phasenverscho- bene Rechtecksignale mit den jeweiligen invertierten Spuren A- und B-. �����... -
Seite 6: Alarmeingang
Installation und Inbetriebnahme 1.7.4 Alarmeingang Zur Überwachung des Gebers an Kanal 1 und des Geberkabels werden die Signalspuren und die Nullspur überwacht. Sollte der angeschlossene Geber keine Nullspur haben, dann muss am Geberstecker die 5V-Versorgung auf Spur N+ und COM auf N- gelegt werden. Die Überwachung wird für Kanal 1 mit Parameter Ec.20 Bit 2 ein-/abgeschaltet. -
Seite 7: Getestete Geber
Getestete Geber Folgender TTL-Inkrementalgeber wurde von KEB auf Verwendbarkeit getestet: • Heidenhain ROD 426 Dies beschränkt jedoch nicht die Verwendung von Drehgebern gleicher Spezifikation anderer Hersteller. Inbetriebnahme Nach dem Einbau oder Wechsel einer Geberschnittstelle müssen vor der Verwendung einige Einstellungen in der Umrichter-/Servosoftware vorgenommen werden: •... - Seite 8 Notizen...
-
Seite 9: Product Description
Product description General Each of the interface cards delivered by KEB include two interfaces. As there are numerous different combinations available each interface will be described by means of separate instructions. The instruction covers the installation of the interface card, the connection as well as the start-up of a suitable encoder. -
Seite 10: Description Of Socket X3A
Imax • 2 • R max. encoder current input Imax: see encoder description Supply voltage U: 5,25 V min. supply voltage Umin: 4,75 V KEB encoder cable resistance R: 0,072 Ω/m Signal inputs 1.7.1 Technical data Input resistance: 150 Ω... -
Seite 11: Signal Characteristic Of The Encoder
Encoder line number: 1…16383 Inc (Recommendation: 2500 Inc at rotary speed < 4500 rpm 1.7.2 Signal Characteristic of the Encoder At this TTL-encoder interface the signals A+ and B+ are electrically phase-shifted by 90° rectangular signals with the respective inverted tracks A- and B-. �����... -
Seite 12: Alarm Input
Installation and Start-up 1.7.4 Alarm Input For a monitoring of the encoder to channel 1 and the encoder cable the signal tracks and the zero track are monitored. If the connected encoder has no zero track, then the the 5V-supply must be assigned to track N+ and COM to N- at the encoder plug. -
Seite 13: Tested Encoder
Tested encoder The following TTL-incremental encoder have been tested by KEB on it application: • Heidenhain ROD 426 However, this does not restrict the use of rotary encoder with same specifications of other manufacturers. Start-up After the installation or exchange of an encoder interface some adjustments of the inverter/ servo software have to be done before operation: •... - Seite 14 Notes...
- Seite 15 Notes...
