7.5.5 Kommunikation über Modbus TCP
1
10

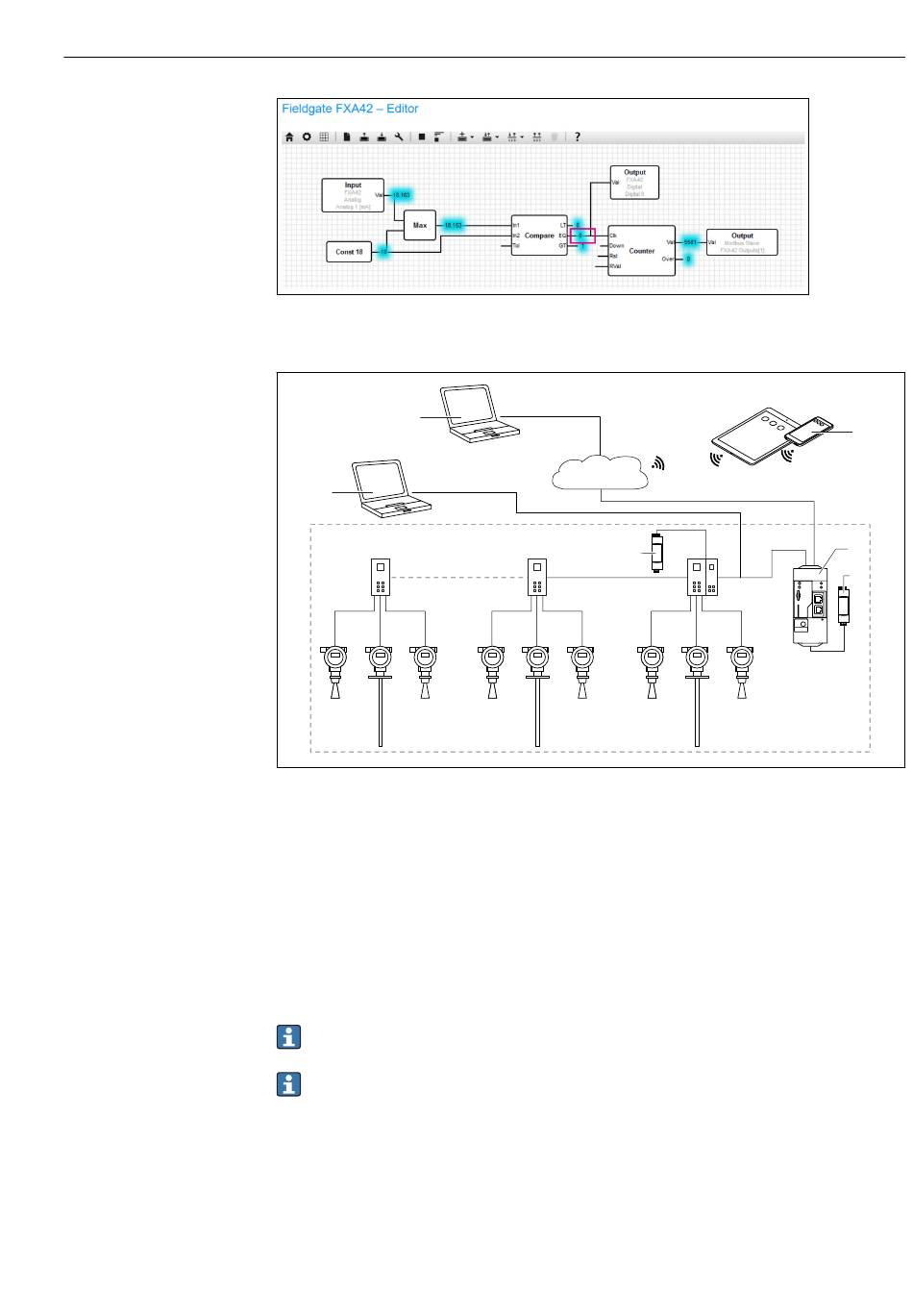

 6 Systemarchitektur eines Fieldgate FXA42 mit HART Punkt-zu-Punkt Multiplexer
1 SupplyCare Enterprise / SupplyCare Hosting (über den Web-Browser)
2 Internet / LAN
3 SupplyCare Enterprise / SupplyCare Hosting auf mobilen Geräten (über den Web-Browser)
4 Ethernet / WLAN / UMTS / LTE Cat M1 / LTE Cat NB1
5 Fieldgate FXA42
6 Energieversorgung 24 V
DC
7 Modbus TCP über Ethernet als Server / Client
8 Phoenix Contact Multiplexer von Modbus TCP zu HART Punkt-zu-Punkt. 1 Kopfmodul und bis zu 5 Erweite-
rungsmodule möglich. Erweiterungsmodule für 4 oder 8 HART-Kanäle möglich
9 Externe Energieversorgung
10 FieldCare Tunneling über Phoenix Contact Multiplexer
Am Ethernet-Anschluss des Fieldgate FXA42 kann Modbus TCP als Server und als
Client betrieben werden.
Beim Betrieb als Modbus Client können bis zu 32 Geräte und 256 Werte definiert
werden. Da Werte beim Lesen und Schreiben von mehreren Registern oder Coils zu
Arrays werden können, gilt folgende Einschränkung: Die Anzahl aller Skalarwerte
(nicht-Arraywerte) plus die Größe aller Arrays darf 512 nicht überschreiten.
2
8
Inbetriebnahme
7
9
3
4
5
6
.
A0034272
