8.3.2 Das Diagramm bearbeiten
Das Funktionsdiagramm besteht aus bis zu 256 Bausteinen, lokale Eingangs- und Aus-
gangselemente (E/As), Variablen und Konstanten.
Elemente werden in das Diagramm über die Symbolleiste hinzugefügt. Um ein Element
auszuwählen, darauf klicken. Die Auswahl wird durch eine blaue Schattierung um das Ele-
ment herum angezeigt. Durch Klicken auf die Schaltfläche Löschen in der Symbolleiste
oder Drücken der ENTF-Taste auf der Tastatur kann das ausgewählte Element gelöscht

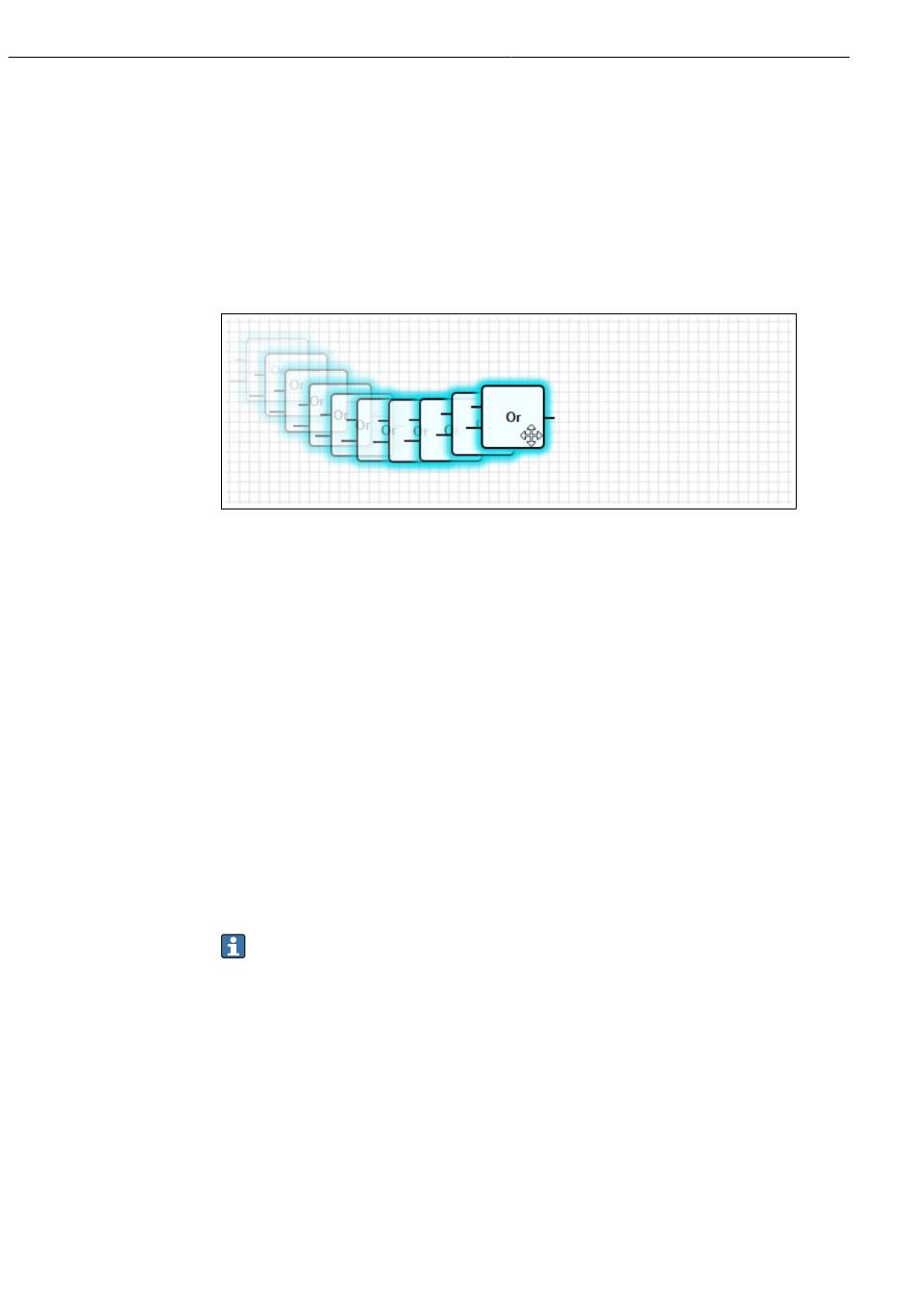

werden. Um ein Element in der Diagrammansicht zu verschieben, das Element ziehen wie
in folgendem Bild dargestellt.
Jedes Element hat einen oder mehrere Ports, über die es mit anderen Elementen verbun-
den werden kann. Eingangsports werden auf der linken Seite, Ausgangsports auf der rech-
ten Seite des Elements dargestellt. Jeder Port hat einen der folgenden Datentypen:
• Boolean [0..1]
• 8-Bit-Unsigned-Integer (vorzeichenlos) [0..255]
• 8-Bit-Signed-Integer (vorzeichenbehaftet) [-128..127]
• 16-Bit-Unsigned-Integer [0..65.535]
• 16-Bit-Signed-Integer [-32.768..32.767]
• 32-Bit-Unsigned-Integer [0..4.294.967.295]
• 32-Bit Signed-Integer [-2,147,483,648..2,147,483,647]
• 32-Bit-Gleitkommazahl
• 64-Bit-Gleitkommazahl
• Zeichenfolge (String, bis zu 4096 Bytes)
Datentypen werden entsprechend dieser Liste miteinander verglichen. Boolean gilt als der
kleinste Datentyp, Zeichenfolge (String) als der größte Datentyp.
Wenn Ports mit unterschiedlichen Datentypen miteinander verbunden sind, so wird der
Wert für den Datentyp des Ausgangsports implizit in den Datentyp für den Eingangsport
umgewandelt.
Diese Umwandlung kann zu Datenverlust führen.
Per Definition haben offene Eingangsports den Wert 0 (Boolean-Datentyp). Auf einen
Port doppelklicken, um ihn zu negieren. Die Negierung wird durch einen kleinen Kreis
gekennzeichnet (siehe folgendes Bild).
Die Negierung wird logisch ausgeführt. Der Wert 0 wird zu 1 negiert. Ein Wert ungleich 0
wird zu 0 negiert. Die Negierung einer Zeichenfolge ergibt eine leere Zeichenfolge.
