Die vom Datexel Servermodul eingelesenen Werte sind in der Einheit Mikroampere. Die
Werte im Messbereich von 4 000 ... 20 000 µA müssen in den aktuellen Messwert umge-
wandelt werden. Der Messbereich wird mit dem gemessenen Druckbereich verknüpft, so
dass ein bestimmter Mikroamperewert einem definierten Druckwert entspricht. Dazu wird
die folgende lineare Funktionsgleichung benutzt:
Dabei entspricht x dem ankommenden Messwert in Mikroampere (µA). m entspricht einer
Konstanten, die nach der folgenden Gleichung berechnet wird:
Dabei gilt:
• x = Endwert Strombereich in µA = 20000
2
• x = Anfangswert Strombereich in µA = 4000
1
• y = Messwert bei 20000 µA (Messwert bei 20 mA)
2
• y = Messwert bei 4000 µA (Messwert bei 4 mA)
1
b entspricht einer weiteren Konstanten, die nach der folgenden Gleichung berechnet wird:

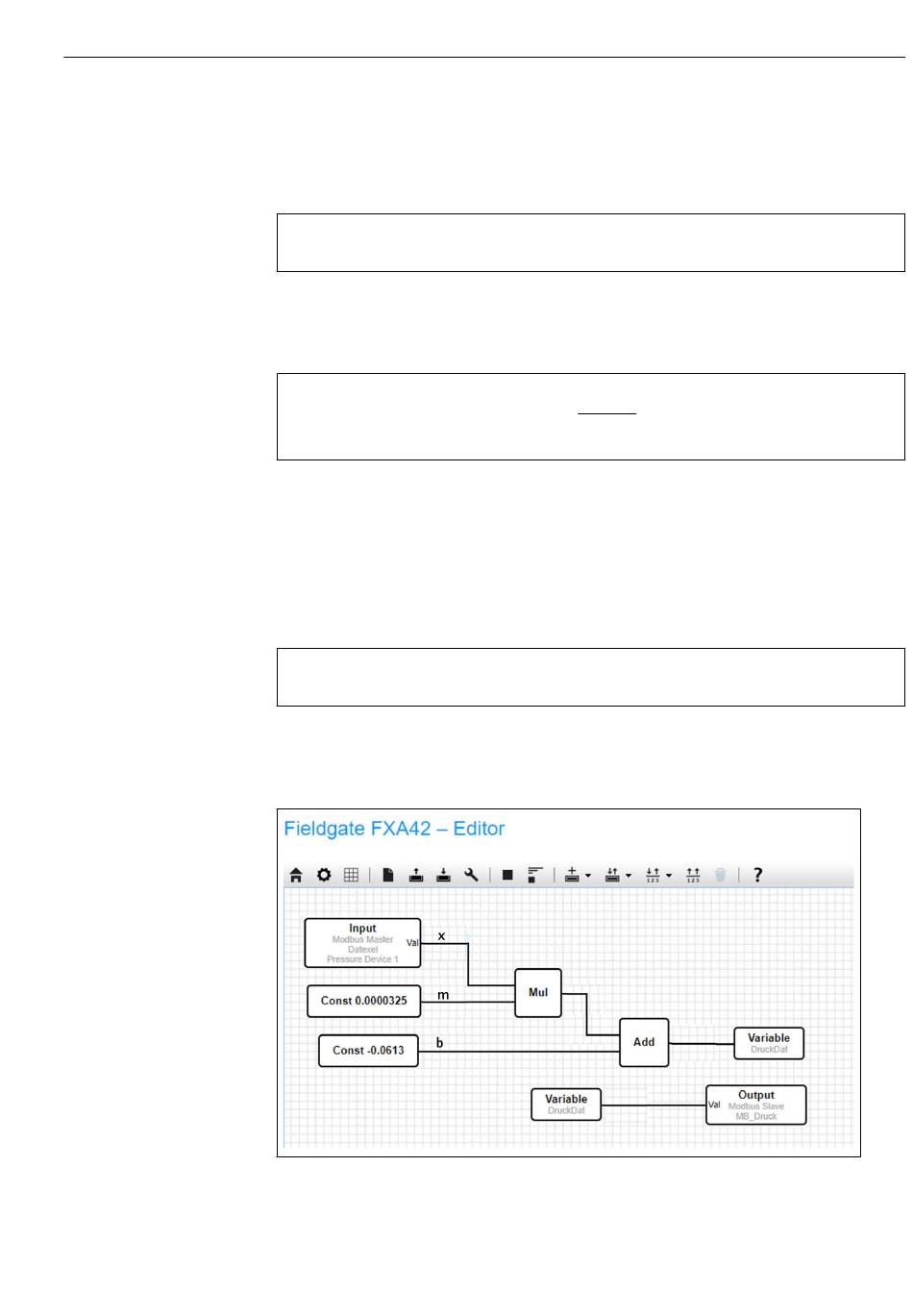

Mit diesen Informationen lässt sich im Editor-Programm das folgende Diagramm für den
Web-PLC aufbauen:
f x ( ) = m x b
´ +
y y
-
2 1
m
=
x x
-
2 1
b y m x
= - ´
1 1
