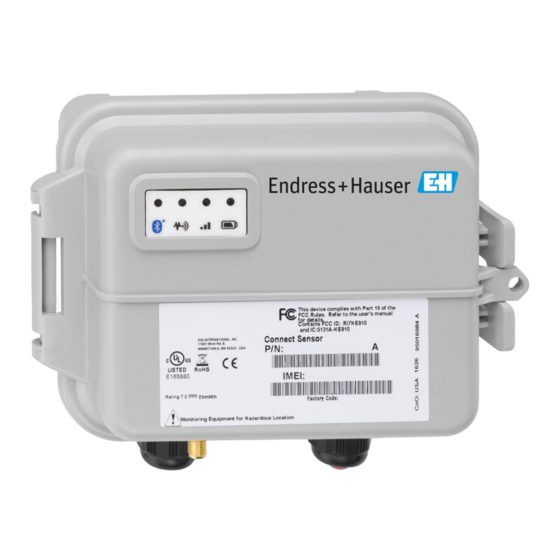

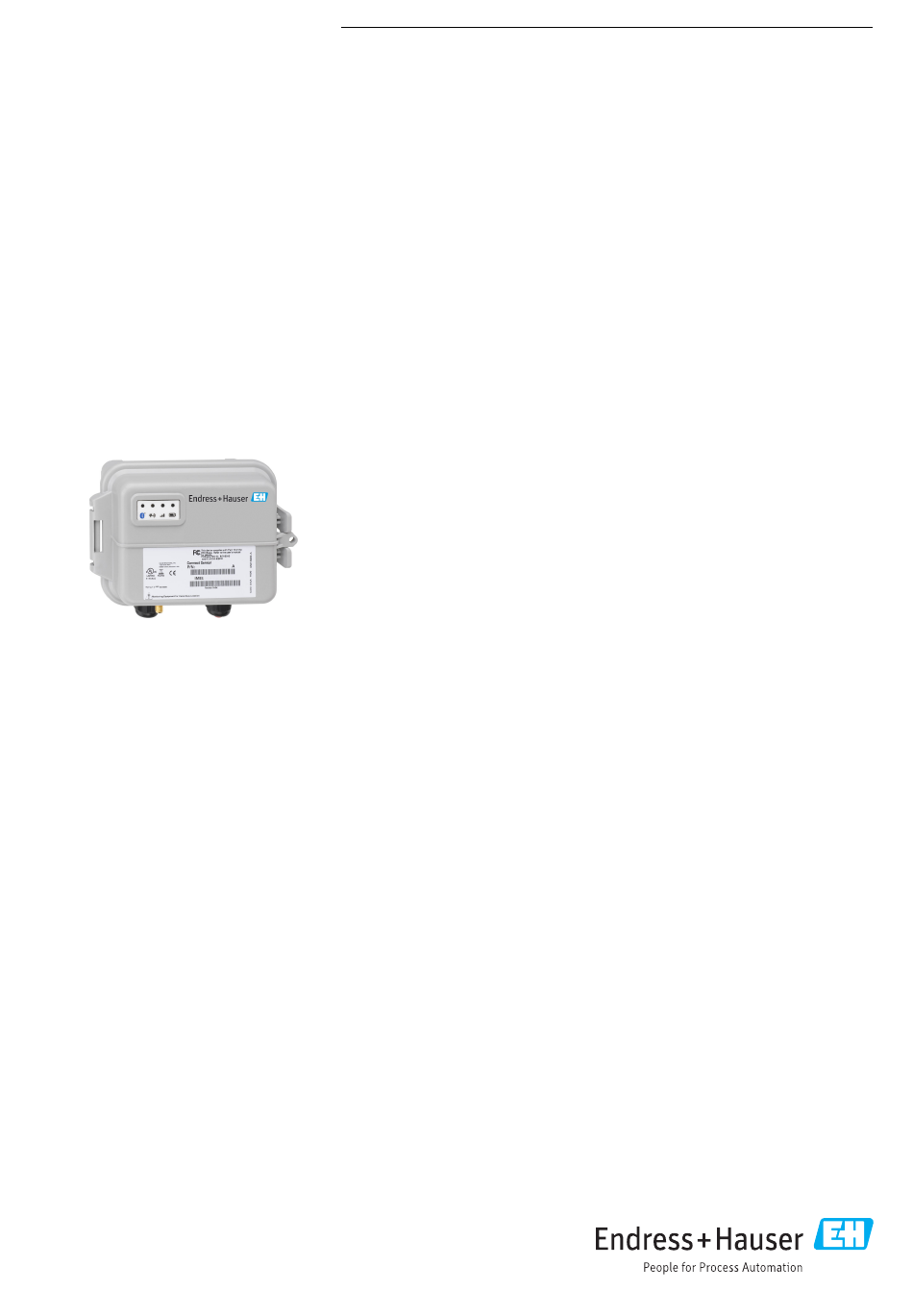

Connect Sensor FXA30,
FXA30B
Fieldgate
Low-Power Mobilfunk-Sensor-Gateway für draht-
lose Drop-In-Vernetzung zur Fernüberwachung
von Industrieumgebungen und Leitsystemen
Anwendungsbereich
Batteriegespeiste Funk-Fernüberwachung der angeschlossenen 4 ... 20 mA analogen
und digitalen Feldgeräte über mobile Kommunikation.
• Unabhängig vom Standort: Fernüberwachung und Visualisierung jeglicher im Feld
gemessener Prozessvariablen
• Hervorragend geeignet zur Lagerbestandskontrolle bei typischer 3-mal täglicher
Messung
• Flexibel für den Batteriebetrieb an entfernten Orten oder mit Gleichspannungsver-
sorgung
• Konfiguration der Mess- und Übertragungszyklen
• Vier 4 ... 20 mA Eingangskanäle, ein Digitaleingang für Sonderfunktion "Wake up"
• Modbus RS485-Eingang für bis zu 4 Slaves (FXA30B)
Ihre Vorteile
• Einfache Konfiguration von Fieldgate über den Maschine-Maschine-Kommunikati-
onsservice von Endress+Hauser
• Durch langlebige Batterie besonders für abgelegene Standorte geeignet
• Externe, konfigurierbare Spannungsausgänge, keine Sensorspannungsversorgung
erforderlich
• Wetterfestes Gehäuse mit großem Temperaturbereich, ideal für den Einsatz in
allen Umgebungen
• Konfigurierbare Auslese- und Uplink-Intervalle
• LTE (nur USA, Kanada und Mexiko) oder 3G Pentaband-Funkmodul für globale
Kommunikation
• Optional in Verbindung mit Mobilfunkservice erhältlich
Solutions
