Inhaltszusammenfassung für Endress+Hauser Fieldgate FXA42

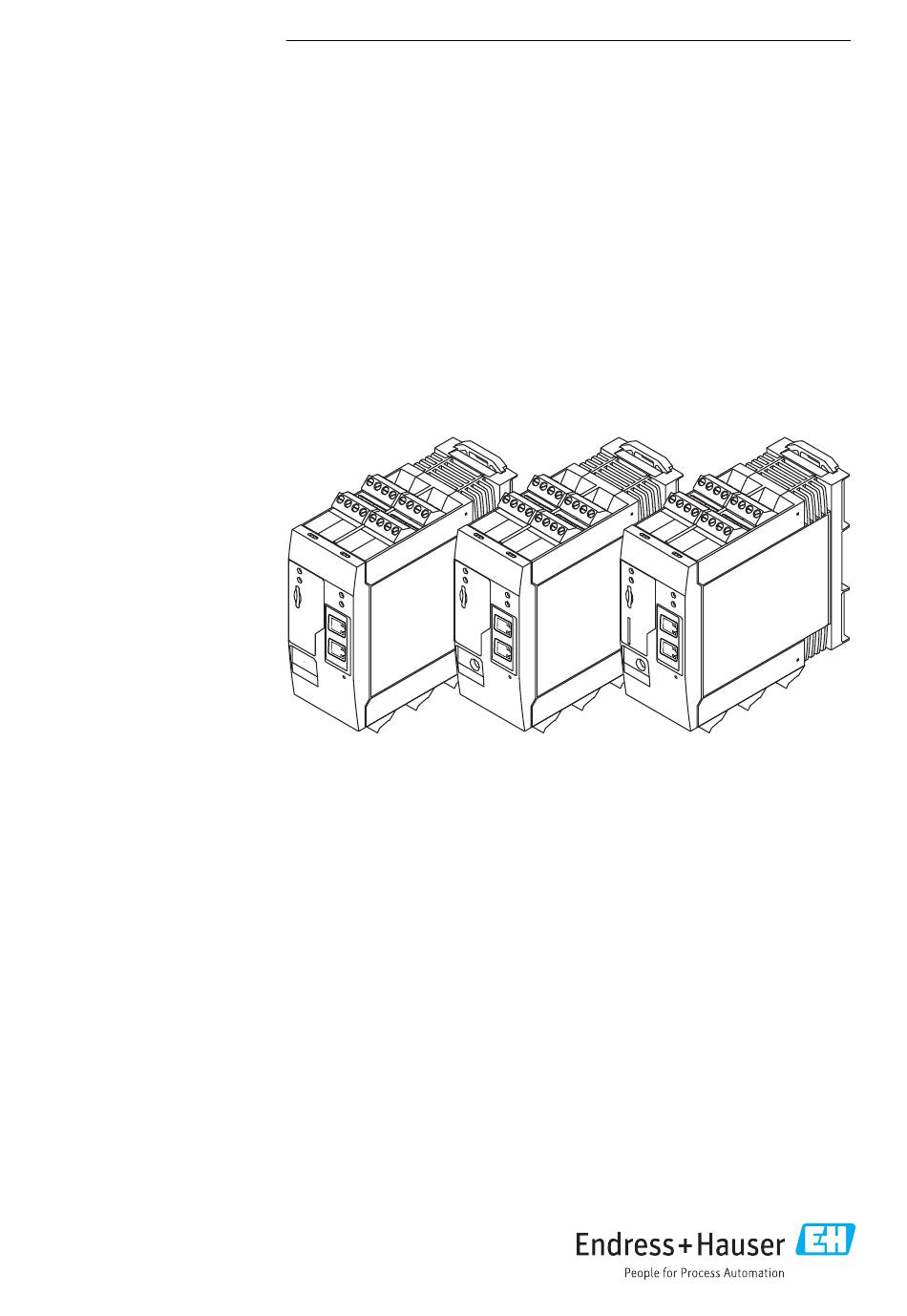

- Seite 1 Products Solutions Services KA01246S/00/DE/02.17 71368871 Kurzanleitung Fieldgate FXA42 System Products...
- Seite 2 Fieldgate FXA42 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Fieldgate FXA42 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Darstellungskonventionen . -
Seite 4: Elektrische Symbole
Hinweise zum Dokument Fieldgate FXA42 Symbol Bedeutung VORSICHT! VORSICHT Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu leichter oder mittelschwerer Körperverletzung führen kann. HINWEIS! HINWEIS Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterführenden Sachver- halten, die keine Körperverletzung nach sich ziehen. -
Seite 5: Symbole Für Informationstypen
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Endress+Hauser... -
Seite 6: Produktbeschreibung
Produktbeschreibung Fieldgate FXA42 Produktbeschreibung Produktaufbau Das Fieldgate FXA42 wird in 3 Varianten angeboten, die sich hinsichtlich der Datenübertra- gungstechniken und der Ausstattung unterscheiden. FXA42-A FXA42-B FXA42-C 11 12 A0030516 1 Aufbau des Fieldgate FXA42 FXA42 Ethernet FXA42 Ethernet and WLAN FXA42 Ethernet and 2G/3G Steckplatz für Speicherkarte, Format microSD... -
Seite 7: Zubehör
• Bestellcode auf Lieferschein und auf Produktaufkleber identisch? • Ware unbeschädigt? • Entsprechen Typenschilddaten den Bestellangaben auf dem Lieferschein? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Gateways zur Verfügung: •... -
Seite 8: Typenschild
-20°C... +50°C row mounting Dat.: A0030895 Bestellcode (Order code) Seriennummer (Ser. no.) Lieferumfang • Fieldgate FXA42 für Hutschienenmontage • microSD-Karte, 1 GB • Kurzanleitung in Papierform Beachten Sie im Kap. ’Zubehör’ der Betriebsanleitung die Zubehörteile des Gerätes. Herstelleradresse Endress+Hauser SE+Co. KG Hauptstraße 1... -
Seite 9: Montage
Fieldgate FXA42 Montage Montage Einbaubedingungen 5.1.1 Temperatur und Luftfeuchte Normalbetrieb (EN 60068-2-14; Nb; 0,5 K/min): –20 … 60 °C (–4 … 140 °F) Anreihmontage: –20 … 50 °C (–4 … 122 °F) Betauung vermeiden. Luftfeuchte (EN 60068-2-30; Db; 0,5 K/min): 5...85%; nicht kondensierend 5.1.2... -
Seite 10: Vorgehensweise Zur Montage
Antenne Zur drahtlosen Kommunikation via UMTS (2G/3G) und WLAN benötigen die Fieldgates FXA42 eine externe Antenne. Die Antenne kann bei Endress+Hauser als Zubehör erworben werden. Das Antennenkabel wird auf den Anschluss an der Vorderseite des Fieldgates geschraubt. Die Antenne muss außerhalb des Schaltschranks oder Feldgehäuses montiert werden. -
Seite 11: Einbaukontrolle
Fieldgate FXA42 Montage A0031111 UMTS (2G/3G)-Netz Antenne für Fieldgate FXA42 SMA-Anschluss Fieldgate FXA42 Ethernet and 2G/3G Schaltschrank A0031112 WLAN-Empfangsgeräte Uplink zu Internet oder LAN mittels Router Antenne für Fieldgate FXA42 SMA-Anschluss Fieldgate FXA42 Ethernet and WLAN Schaltschrank Einbaukontrolle • Ist der Hutschienen-Clip eingerastet? •... -
Seite 12: Elektrischer Anschluss
Elektrischer Anschluss Fieldgate FXA42 Elektrischer Anschluss WARNUNG Gefahr durch elektrische Spannung Gefahr des elektrischen Schlages und Verletzungen infolge von Schreckreaktionen. ‣ Alle Energiequellen vor dem Anschließen spannungsfrei schalten. ‣ Vor Inbetriebnahme die Versorgungsspannung messen und mit den Angaben auf dem Typenschild vergleichen. - Seite 13 Spannungsversorgung Masse / optionaler 24 V RS485 (Modbus) für Fieldgate FXA42 Schirmanschluss nicht belegt Es dürfen nur Netzteile verwendet werden, die eine sichere elektrische Trennung gemäß DIN VDE 0570-2-6 und EN61558-2-6 gewährleisten (SELV / PELV oder NEC Class 2) und die als Stromkreis mit begrenzter Energie aus- geführt sind.
- Seite 14 Elektrischer Anschluss Fieldgate FXA42 Anschluss Analogeingang 2-Leiter 4-Leiter X1 X2 X3 X4 X1 X2 X3 X4 A0031283 A0031282 Anschluss Digitaleingang 2-Leiter 3-Leiter X1 X2 X3 X4 A0031284 X1 X2 X3 X4 A0031285 Anschluss Stromversorgung und Anschluss Digitalausgang Stromversorgung Digitalausgang L+ L-...
-
Seite 15: Inbetriebnahme
