TI01297S/00/DE/02.17
71368865
Anwendungsbereich
Fieldgates ermöglichen die Fernabfrage von angeschlossenen
4...20 mA, Modbus RS485 und Modbus TCP Geräten, wahl-
weise über Ethernet TCP/IP, WLAN oder Mobilfunk (UMTS).
Die Messdaten werden entsprechend aufbereitet und können
ohne zusätzliche Software im Web-Browser ausgewertet wer-
den. Erweiterte Automatisierungsmöglichkeiten (z.B. inte-
grierter Web-PLC) und andere Funktionen stehen zur
Verfügung.
Products
Technische Information

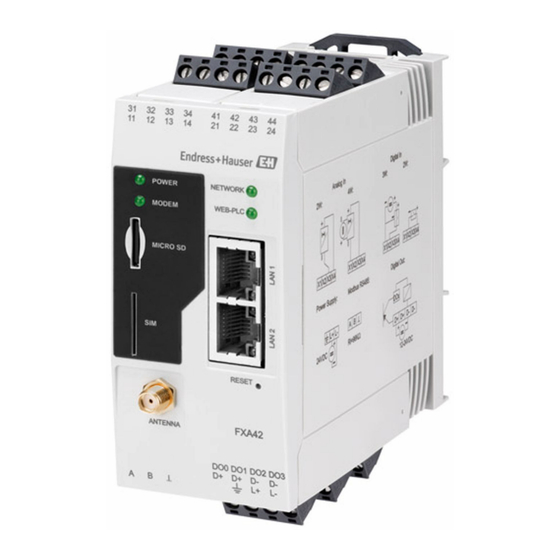

Fieldgate FXA42
System Products
Solutions
Ihre Vorteile
• Kommunikation über Ethernet, WLAN oder UMTS
• Einfache Konfigurierung mit Web-Browser ohne Zusatzsoft-
ware
• Vier 4...20 mA Stromeingänge mit integrierter Loop Span-
nungsversorgung
• Aktiv-/Passiv-Stromeingang für 2- und 4-Draht-Geräte
• Vier Digitaleingänge auch als Impulszähler für Durchfluss-
Anwendungen nutzbar.
• Erweiterte Logik-Funktionen durch integrierten Web-PLC
und Kommunikation mit Fremdsystemen über Modbus-
Schnittstelle.
Services
Werbung
Verwandte Anleitungen für Endress+Hauser Fieldgate FXA42
Inhaltszusammenfassung für Endress+Hauser Fieldgate FXA42
- Seite 1 Products Solutions Services TI01297S/00/DE/02.17 71368865 Technische Information Fieldgate FXA42 System Products Anwendungsbereich Ihre Vorteile Fieldgates ermöglichen die Fernabfrage von angeschlossenen • Kommunikation über Ethernet, WLAN oder UMTS 4...20 mA, Modbus RS485 und Modbus TCP Geräten, wahl- • Einfache Konfigurierung mit Web-Browser ohne Zusatzsoft- weise über Ethernet TCP/IP, WLAN oder Mobilfunk (UMTS).
- Seite 2 Fieldgate FXA42 Inhaltsverzeichnis Hinweise zum Dokument ..... 3 Telekommunikationszulassung ....22 Darstellungskonventionen .
- Seite 3 Fieldgate FXA42 Hinweise zum Dokument Darstellungskonventionen Warnhinweissymbole Symbol Bedeutung GEFAHR! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht GEFAHR vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht WARNUNG vermieden wird, zu Tod oder schwerer Körperverletzung führen kann.
- Seite 4 Fieldgate FXA42 Symbol Bedeutung Verboten Abläufe, Prozesse oder Handlungen, die verboten sind. Tipp Kennzeichnet zusätzliche Informationen. Verweis auf Dokumentation Verweis auf Seite Verweis auf Abbildung Sichtkontrolle Symbole am Gerät Symbol Bedeutung Sicherheitshinweis Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung.
- Seite 5 Fieldgate FXA42 Anwendung Vendor Managed Inventory Durch die Fernabfrage von Tank- bzw. Siloständen über Fieldgates kann sich der Lieferant von Roh- stoffen jederzeit über die aktuellen Vorräte bei seinen Stammkunden informieren und diese Infor- mationen z.B. in seiner eigenen Produktionsplanung berücksichtigen. Die Fieldgates überwachen die konfigurierten Grenzstände und lösen bei Bedarf automatisch die nächste Belieferung aus.
- Seite 6 Systemaufbau Konfiguration mit Analogeingang 4...20 mA (2-Draht/4-Draht) A0030920 2 Systemarchitektur eines Fieldgate FXA42 mit Analogeingang 4...20 mA SupplyCare Enterprise / SupplyCare Hosting (über den Web-Browser) Internet / LAN SupplyCare Enterprise / SupplyCare Hosting auf mobilen Geräten (über den Web-Browser)
- Seite 7 Fieldgate FXA42 Konfiguration mit Digitaleingang A0030921 3 Systemarchitektur eines Fieldgate FXA42 mit Digitaleingang SupplyCare Enterprise / SupplyCare Hosting (über den Web-Browser) Internet / LAN SupplyCare Enterprise / SupplyCare Hosting auf mobilen Geräten (über den Web-Browser) Ethernet / WLAN / UMTS...
- Seite 8 Fieldgate FXA42 Konfiguration mit Impulszähler A0030922 4 Systemarchitektur eines Fieldgate FXA42 mit Impulszähler SupplyCare Enterprise / SupplyCare Hosting (über den Web-Browser) Internet / LAN SupplyCare Enterprise / SupplyCare Hosting auf mobilen Geräten (über den Web-Browser) Ethernet / WLAN / UMTS...
- Seite 9 Phoenix Contact Multiplexer von Modbus TCP zu HART point to point. 1 Head Module und bis zu 5 expansion modules möglich. Expansion modules für 4 oder 8 HART channels möglich (bis zu 40 Geräte) Externe Energieversorgung FieldCare Tunneling über Phoenix Contact Multiplexer Am Ethernet-Anschluss des Fieldgate FXA42 kann Modbus TCP als Server oder Client betrie- ben werden. Endress+Hauser...
- Seite 10 HG1+ Konverter von Modbus nach HART-Multidrop HART-Multidrop (Maximal 7 Geräte, abhängig vom Stromverbrauch) 4 x Analogeingang 4…20 mA (2-Draht / 4-Draht) FieldCare Tunneling über HG1+ Energieversorgung Messgerät Am Ethernet-Anschluss des Fieldgate FXA42 kann Modbus TCP als Server oder Client betrie- ben werden. Endress+Hauser...
- Seite 11 Konverter von Modbus nach HART-Multidrop Barriere HART-Multidrop Am Ethernet-Anschluss des Fieldgate FXA42 kann Modbus TCP als Server oder Client betrie- ben werden. Wenn eine entsprechende Kommunikationsbarriere (→ 7) eingesetzt wird, dann können die Messgeräte auch im explosionsgefährdeten Bereich betrieben werden.
- Seite 12 Fieldgate FXA42 Konfiguration mit Modbus RS485 A0030923 8 Systemarchitektur eines Fieldgate FXA42 mit Modbus RS485 SupplyCare Enterprise / SupplyCare Hosting (über den Web-Browser) Internet / LAN SupplyCare Enterprise / SupplyCare Hosting auf mobilen Geräten (über den Web-Browser) Ethernet / WLAN / UMTS...
- Seite 13 Fieldgate FXA42 Eingang Klemmenbelegung Analog In Digital In l In it a D ig g In a lo u t: it a D ig -2 4 p ly R i= Power Supply: Modbus RS485: Digital Out: 24VDC Ri=96KW 12-24VDC A0031498 ...
- Seite 14 Fieldgate FXA42 Analogeingang 4...20 mA (4-Draht) 31 32 33 34 41 42 43 44 11 12 13 14 21 22 23 24 X1 X2 X3 X4 A0031283 A0031499 Klemmenblock Funktion Eigenschaften X1 = 11 21 31 41 4 x GND X3 = 13 23 33 43 4 x Analogeingang 4...20 mA...
- Seite 15 Fieldgate FXA42 Digitaleingang (3-Draht) 31 32 33 34 41 42 43 44 11 12 13 14 21 22 23 24 X1 X2 X3 X4 A0031285 A0031499 Klemmenblock Funktion Eigenschaften X1 = 11 21 31 41 4 x GND X2 = 12 22 32 42 4 x Digitaleingang Eingangsspannung L: <...
- Seite 16 Erdanschluss Spannungsversorgung 24 V für Fieldgate FXA42 Es dürfen nur Netzteile verwendet werden, die eine sichere elektrische Trennung gemäß DIN VDE 0570-2-6 und EN61558-2-6 gewährleisten (SELV / PELV oder NEC Class 2) und die als Stromkreis mit begrenzter Energie ausgeführt sind.
- Seite 17 Zur drahtlosen Kommunikation via UMTS (2G/3G) und WLAN benötigen die Fieldgates FXA42 eine externe Antenne. Die Antenne kann bei Endress+Hauser als Zubehör erworben werden. Das Anten- nenkabel wird auf den Anschluss an der Vorderseite des Fieldgates geschraubt. Die Antenne muss außerhalb des Schaltschranks oder Feldgehäuses montiert werden.
- Seite 18 Fieldgate FXA42 A0031112 WLAN-Empfangsgeräte Uplink zu Internet oder LAN mittels Router Antenne für Fieldgate FXA42 SMA-Anschluss Fieldgate FXA42 Ethernet and WLAN Schaltschrank Umgebung Umgebungstemperaturbe- Normalbetrieb (EN 60068-2-14; Nb; 0,5 K/min): –20 … 60 °C (–4 … 140 °F) reich Anreihmontage: –20 … 50 °C (–4 … 122 °F) Transport- und Lagerung- EN 60068-2-1;...
- Seite 19 Fieldgate FXA42 Bedienbarkeit Anzeigeelemente (Gerätes- tatusanzeige / LED) A0030608 Power Modem (2G/3G-Variante) / WLAN / Ethernet Network Web-PLC Bezeichnung Zustand Farbe Bedeutung Bemerkung Power Grün (GN) Energieversorgung ein Modem Grün (GN) Energieversorgung für Nur UMTS-Variante Modem ein WLAN Grün (GN) Energieversorgung für...
- Seite 20 Fieldgate FXA42 Kartensteckplatz A0030897 SIM-Karte microSD-Karte Integrierter Web-Server Der integrierte Web-Server ermöglicht die vollständige Bedienung des Fieldgates und dient zur Visualisierung der aktuellen Messwerte angeschlossener Geräte mit Standard Web-Browsern. Im Folgenden werden exemplarisch einige Web-Seiten gezeigt. A0030547 11 Startseite im Web-Browser Sprache auswählen...
- Seite 21 Fieldgate FXA42 A0031497 12 Rasteransicht im Web-Browser Integrierter Web-PLC Web-PLC ist eine webbasierte graphische Editor-Lösung für einfache SPS-Steuerungsfunktionen. Es stehen die Steuerungsfunktionen AND, OR, XOR, FF, TIMER und COUNTER für einfach zu erstel- lende SPS-Funktionen zur Verfügung. A0031630 13 Grafischer Editor für SPS-Steuerungsfunktionen...
- Seite 22 Antenne und menschlichen Körpern gewährleistet wird. Änderungen Laut FCC-Bestimmungen ist der Benutzer darauf hinzuweisen, dass Geräte, an denen nicht von Endress+Hauser ausdrücklich gebilligte Änderungen vorgenommen werden, ggf. nicht betrieben werden dürfen. FCC-Konformitätserklärung – nur USA Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC-Bestimmungen. Für den Betrieb dieses Geräts sind folgende Bedingungen zu beachten:...
- Seite 23 Fieldgate FXA42 Weitere Zertifikate Weitere nationale Zulassungen auf Anfrage. Land Richtlinie Bulgarien Allgemeine Autorisierung für die Verwendung im Freien und in der Öffentlichkeit erforderlich. Italien Bei Verwendung außerhalb des eigenen Geländes ist eine allgemeine Autorisierung erforderlich. Norwegen Die Verwendung kann innerhalb eines 20-km-Radius vom Zentrum Ny-Alesunds aus beschränkt sein.
- Seite 24 Fieldgate FXA42 Bestellinformationen Produktaufbau Das Fieldgate FXA42 wird in 3 Varianten angeboten, die sich hinsichtlich der Datenübertragungs- techniken und der Ausstattung unterscheiden. FXA42-A FXA42-B FXA42-C 11 12 A0030516 14 Aufbau des Fieldgate FXA42 FXA42 Ethernet FXA42 Ethernet and WLAN FXA42 Ethernet and 2G/3G Steckplatz für Speicherkarte, Format microSD...
- Seite 25 Typ Fieldgate FXA42, FXA30 und FXA30B erfasst und übertragen. SupplyCare Hosting wird als Hosting-Dienstleistung (Software as a Service, SaaS) angeboten. Im Endress+Hauser Portal werden dem Nutzer die Daten über das Internet zur Verfügung gestellt. Zu Einzelheiten: Dokumente "Technische Information" TI01229S und Betriebsanleitung BA00050S Ergänzende Dokumentation...
