Inbetriebnahme
36
7.5.6 Konfiguration mit Modbus RS485
1

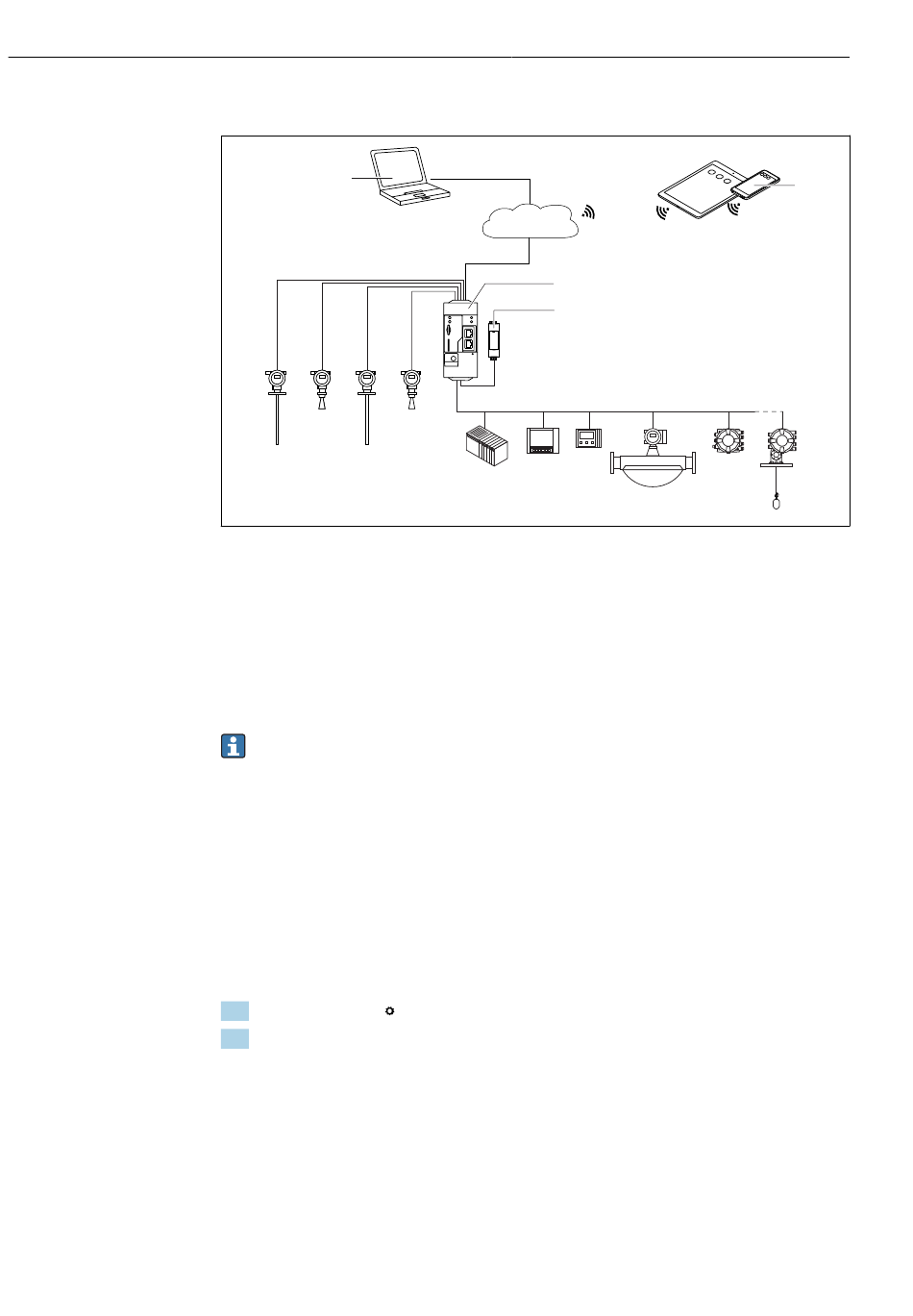

 7 Systemarchitektur eines Fieldgate FXA42 mit Modbus RS485
1 SupplyCare Enterprise / SupplyCare Hosting (über den Web-Browser)
2 Internet / LAN
3 SupplyCare Enterprise / SupplyCare Hosting auf mobilen Geräten (über den Web-Browser)
4 Ethernet / WLAN / UMTS / LTE Cat M1 / LTE Cat NB1
5 Fieldgate FXA42
6 Energieversorgung 24 V
DC
7 1 x Modbus RS485 als Master oder Slave
8 4 x Analogeingang 4 ... 20 mA (2-Draht / 4-Draht)
Der Modbus RS485-Anschluss kann als Master oder als Slave verwendet werden, aber
nicht beides gleichzeitig.
• Beim Betrieb als Master können bis zu 32 Geräte und 256 Werte definiert werden.
Da Werte beim Lesen und Schreiben von mehreren Registern oder Coils zu Arrays
werden können, gilt folgende Einschränkung: Die Anzahl aller Skalarwerte (nicht-
Arraywerte) plus die Größe aller Arrays darf 512 nicht überschreiten.
• Beim Betrieb als Slave können bis zu 128 Werte definiert werden. Da Werte beim
Lesen und Schreiben von mehreren Registern oder Coils zu Arrays werden können,
gilt folgende Einschränkung: Die Anzahl aller Skalarwerte (nicht-Arraywerte) plus
die Größe aller Arrays darf 512 nicht überschreiten.
Konfiguration von FXA42 als Modbus RS485 Master (Daten von anderen Systemen
auslesen)
1. Einstellungsseite
2. Reiter Modbus Client/Master auswählen.
2
4
8
5
6
aufrufen.
Fieldgate FXA42
7
Endress+Hauser
3
A0030923
