KONFIGURATION
7.8

Referenzkonturfeld

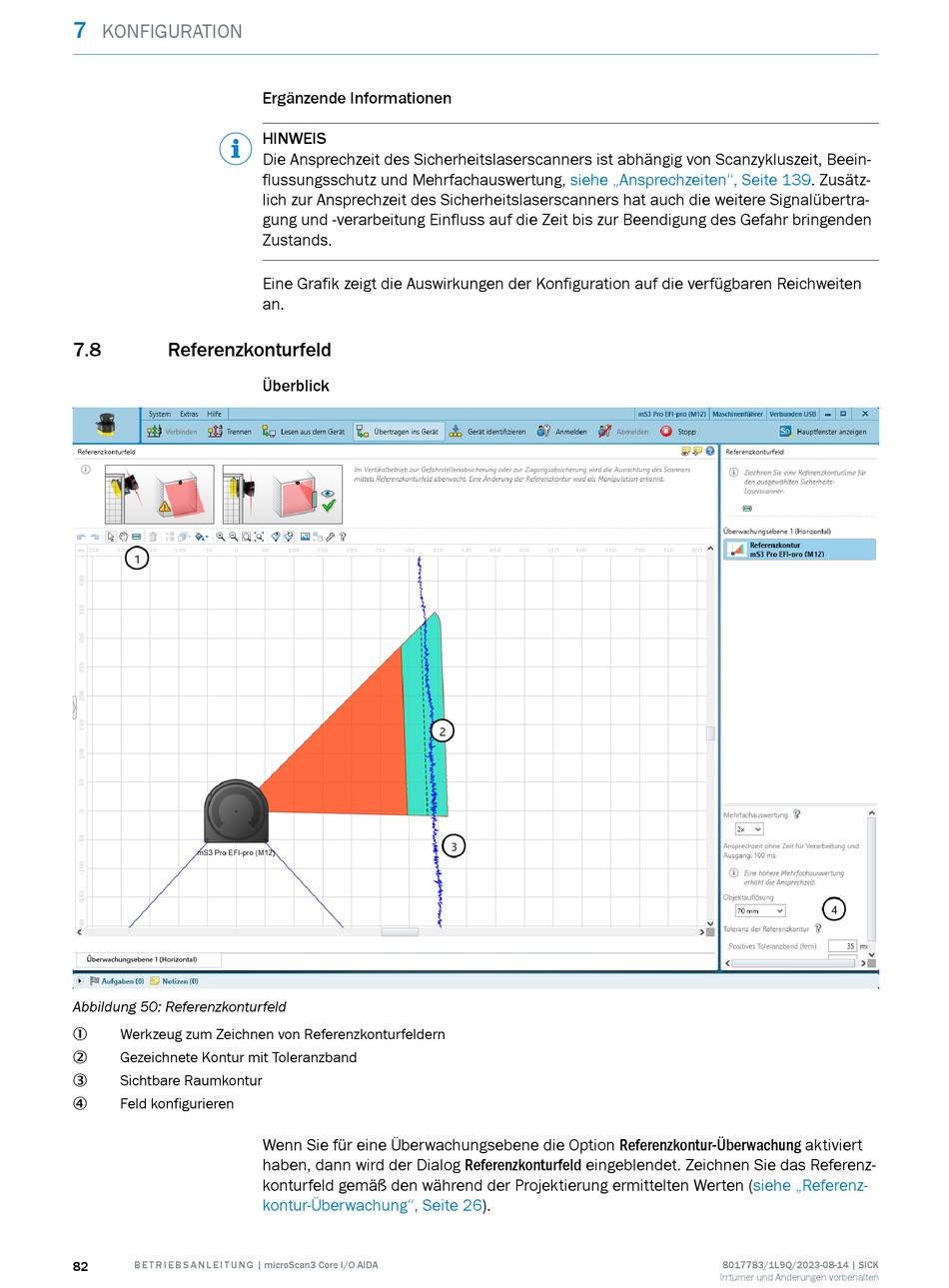

Abbildung 50: Referenzkonturfeld
Werkzeug zum Zeichnen von Referenzkonturfeldern
1
Gezeichnete Kontur mit Toleranzband
2
Sichtbare Raumkontur
3
Feld konfigurieren
4
82 B E T R I E B S A N L E I T U N G | microScan3 Core I/O AIDA
Ergänzende Informationen
HINWEIS
Die Ansprechzeit des Sicherheitslaserscanners ist abhängig von Scanzykluszeit, Beein‐
flussungsschutz und Mehrfachauswertung,
lich zur Ansprechzeit des Sicherheitslaserscanners hat auch die weitere Signalübertra‐
gung und -verarbeitung Einfluss auf die Zeit bis zur Beendigung des Gefahr bringenden
Zustands.
Eine Grafik zeigt die Auswirkungen der Konfiguration auf die verfügbaren Reichweiten
an.
Überblick
Wenn Sie für eine Überwachungsebene die Option Referenzkontur-Überwachung aktiviert
haben, dann wird der Dialog Referenzkonturfeld eingeblendet. Zeichnen Sie das Referenz‐
konturfeld gemäß den während der Projektierung ermittelten Werten
kontur-Überwachung", Seite
siehe „Ansprechzeiten", Seite
26).
139. Zusätz‐
(siehe „Referenz‐
