9.3.2

Statusanzeige mit dem Display

8017783/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
1 2 3 4

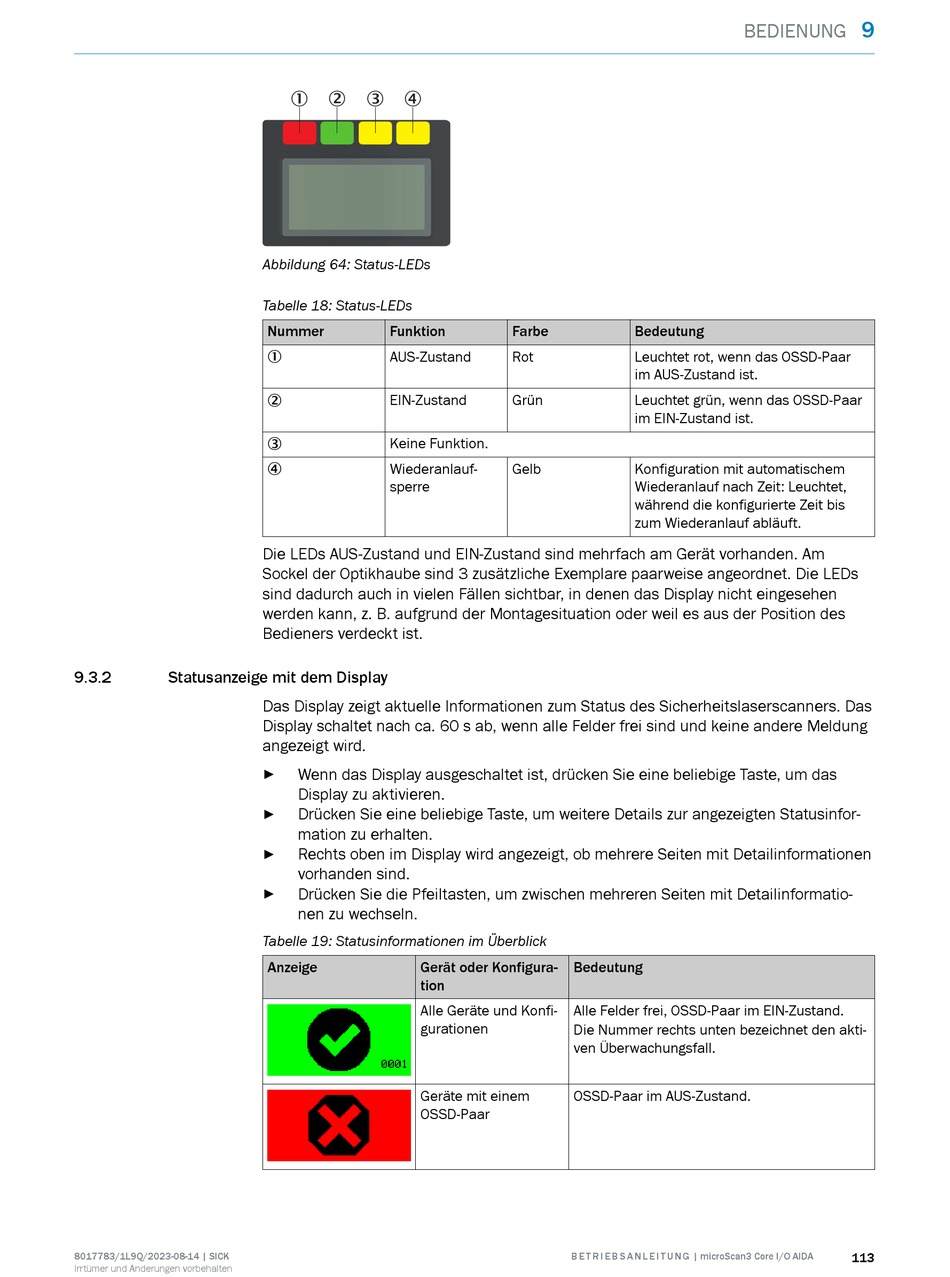

Abbildung 64: Status-LEDs
Tabelle 18: Status-LEDs
Nummer Funktion
AUS-Zustand
1
EIN-Zustand
2
Keine Funktion.
3
Wiederanlauf‐
4
sperre
Die LEDs AUS-Zustand und EIN-Zustand sind mehrfach am Gerät vorhanden. Am
Sockel der Optikhaube sind 3 zusätzliche Exemplare paarweise angeordnet. Die LEDs
sind dadurch auch in vielen Fällen sichtbar, in denen das Display nicht eingesehen
werden kann, z. B. aufgrund der Montagesituation oder weil es aus der Position des
Bedieners verdeckt ist.
Das Display zeigt aktuelle Informationen zum Status des Sicherheitslaserscanners. Das
Display schaltet nach ca. 60 s ab, wenn alle Felder frei sind und keine andere Meldung
angezeigt wird.
Wenn das Display ausgeschaltet ist, drücken Sie eine beliebige Taste, um das
►
Display zu aktivieren.
Drücken Sie eine beliebige Taste, um weitere Details zur angezeigten Statusinfor‐
►
mation zu erhalten.
Rechts oben im Display wird angezeigt, ob mehrere Seiten mit Detailinformationen
►
vorhanden sind.
Drücken Sie die Pfeiltasten, um zwischen mehreren Seiten mit Detailinformatio‐
►
nen zu wechseln.
Tabelle 19: Statusinformationen im Überblick
Anzeige Gerät oder Konfigura‐
tion
Alle Geräte und Konfi‐
gurationen
Geräte mit einem
OSSD-Paar
Farbe Bedeutung
Rot Leuchtet rot, wenn das OSSD-Paar
im AUS-Zustand ist.
Grün Leuchtet grün, wenn das OSSD-Paar
im EIN-Zustand ist.
Gelb Konfiguration mit automatischem
Wiederanlauf nach Zeit: Leuchtet,
während die konfigurierte Zeit bis
zum Wiederanlauf abläuft.
Bedeutung
Alle Felder frei, OSSD-Paar im EIN-Zustand.
Die Nummer rechts unten bezeichnet den akti‐
ven Überwachungsfall.
OSSD-Paar im AUS-Zustand.
