Feldeditor verwenden

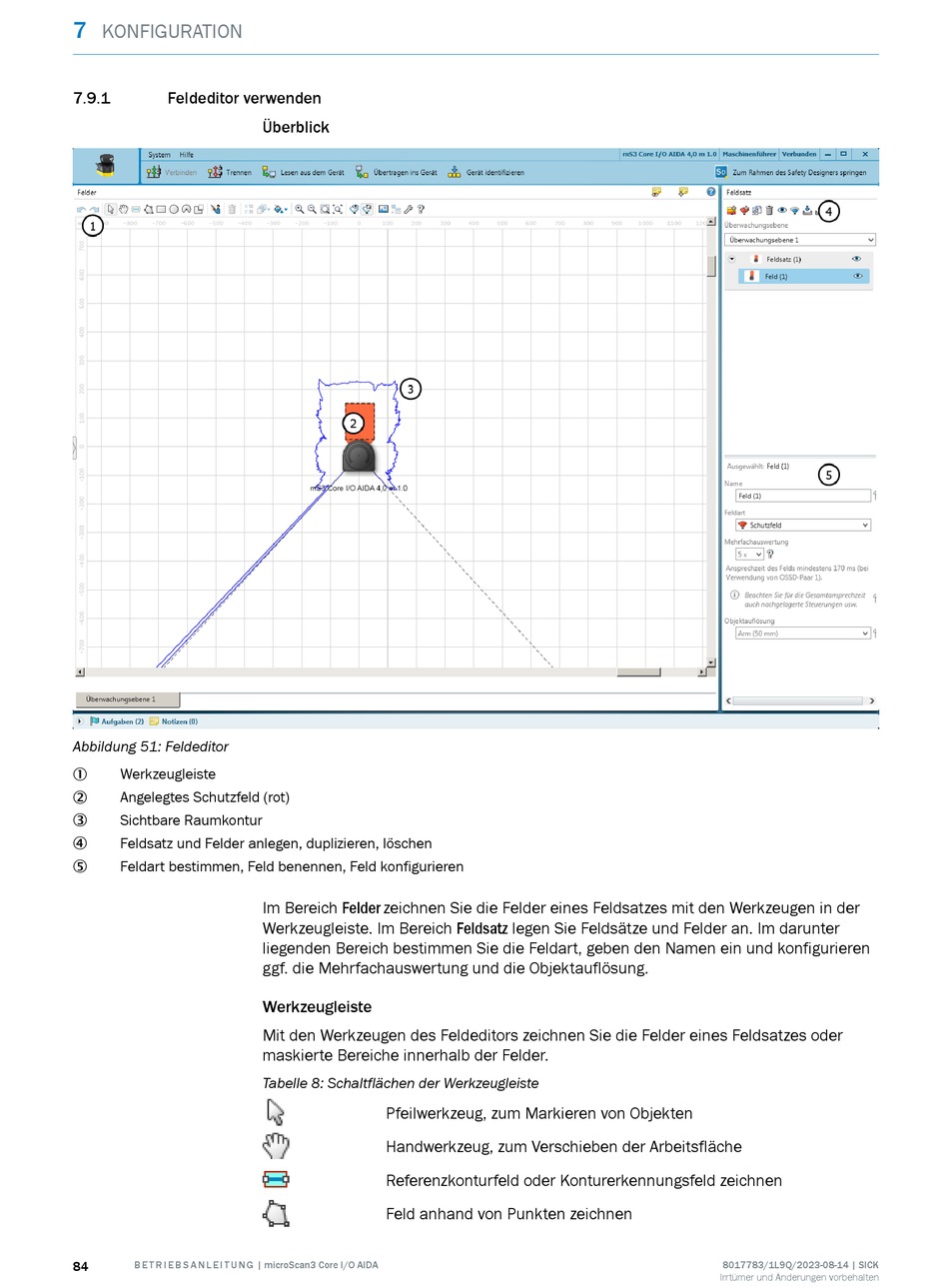

Abbildung 51: Feldeditor
Werkzeugleiste
1
Angelegtes Schutzfeld (rot)
2
Sichtbare Raumkontur
3
Feldsatz und Felder anlegen, duplizieren, löschen
4
Feldart bestimmen, Feld benennen, Feld konfigurieren
5
84 B E T R I E B S A N L E I T U N G | microScan3 Core I/O AIDA
Überblick
Im Bereich Felder zeichnen Sie die Felder eines Feldsatzes mit den Werkzeugen in der
Werkzeugleiste. Im Bereich Feldsatz legen Sie Feldsätze und Felder an. Im darunter
liegenden Bereich bestimmen Sie die Feldart, geben den Namen ein und konfigurieren
ggf. die Mehrfachauswertung und die Objektauflösung.
Werkzeugleiste
Mit den Werkzeugen des Feldeditors zeichnen Sie die Felder eines Feldsatzes oder
maskierte Bereiche innerhalb der Felder.
Tabelle 8: Schaltflächen der Werkzeugleiste
Pfeilwerkzeug, zum Markieren von Objekten
Handwerkzeug, zum Verschieben der Arbeitsfläche
Referenzkonturfeld oder Konturerkennungsfeld zeichnen
Feld anhand von Punkten zeichnen
