Timerfunktion

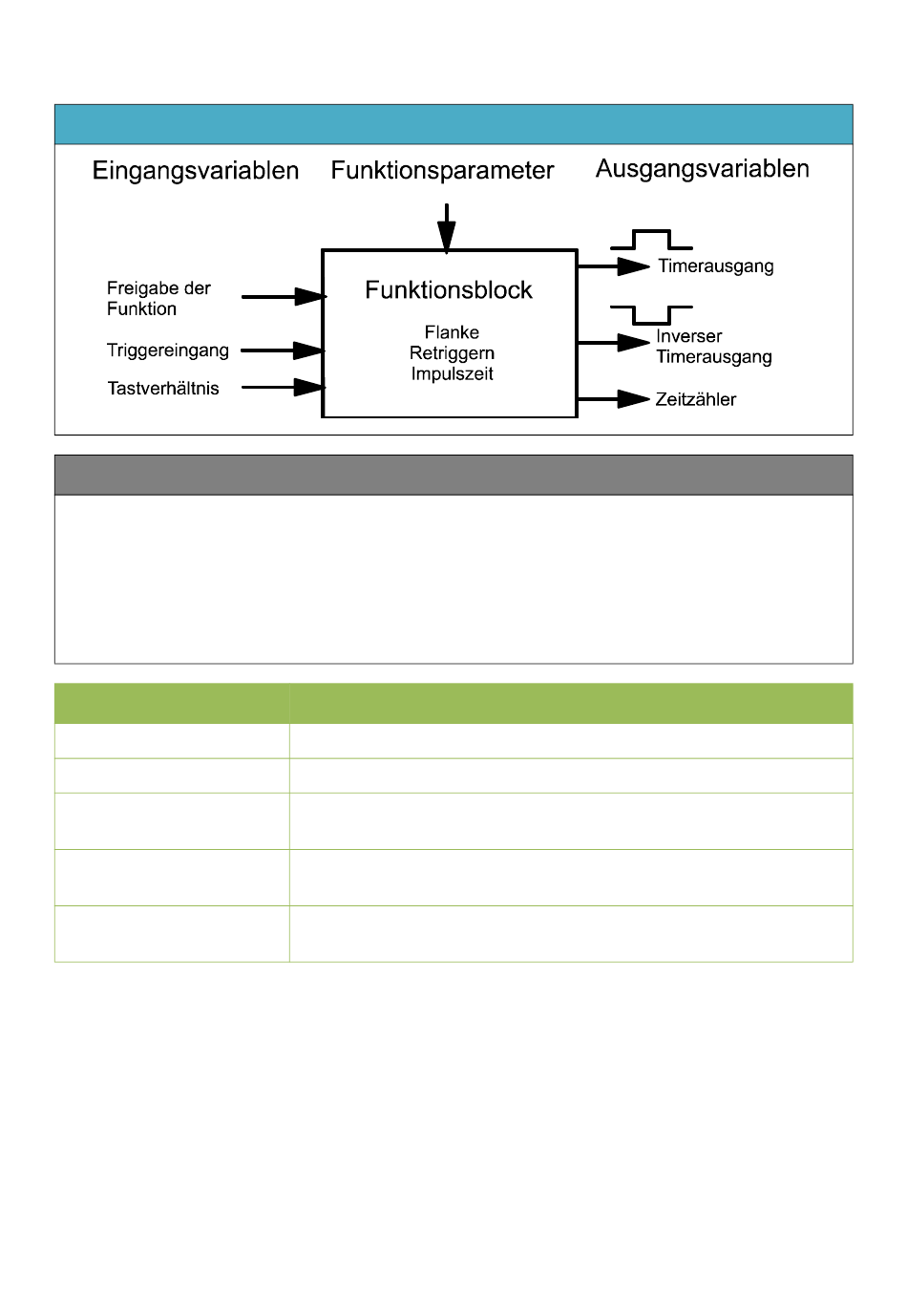

Grundschema
Funktionsbeschreibung
Die Timerfunktion liefert Zeitfolgen, die Ausgänge schalten oder als Eingangsvariablen von Funk-
tionen dienen. Der Zeitablauf der Timerfunktion (= Timerlaufzeit) wird vom Triggereingang oder
manuell aus dem Parametermenü gestartet und arbeitet unabhängig von der Uhrzeit. Dieses Aus-
lösen wird „Triggern" genannt. Die Timerlaufzeit ist von 1 Sekunde bis zu 366 Tagen einstellbar.
Über die Eingangsvariablen „Tastverhältnis" ist die vorgegebene Timerlaufzeit von 0 bis 500%
variabel. Dadurch kann die Timerlaufzeit über analoge Signale bzw. Rechenwerte beeinflusst wer-
den.
Eingangsvariablen
Freigabe
Triggereingang
Tastverhältnis
Einschaltzeit
Ausschaltzeit
Generelle Freigabe der Funktion (digitaler Wert EIN/AUS)
Digitales Eingangssignal EIN/AUS für den Start der Timerfunktion
Analoger Wert in % mit 1 Nachkommastelle für die Änderung der
Timerlaufzeit in diesem Verhältnis
Analoger Wert für die Timerlaufzeit in allen Modi. Falls unbenutzt,
wird dieser Wert in den Parametern eingestellt.
Analoger Wert für die Ausschaltzeit im Modus Astabil. Falls unbe-
nutzt, wird dieser Wert in den Parametern eingestellt.
Timerfunktion
147
