Heizkreisregelung

Heizkreisregelung

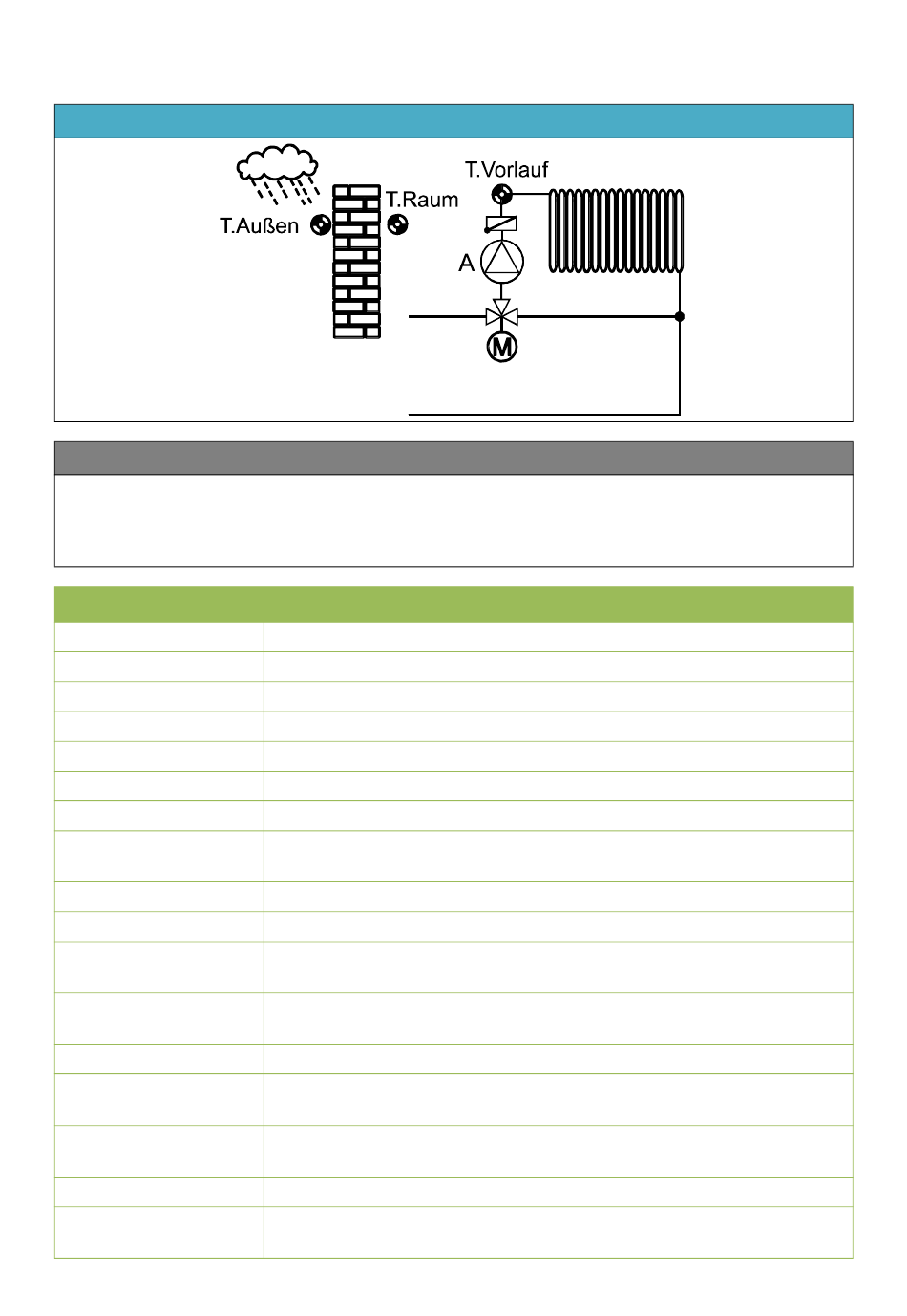

Grundschema
Funktionsbeschreibung
Mischerregelung für einen Heizkreis auf Grund der Außen- und Raumtemperatur unter Berücksich-
tigung der über Schaltzeiten festgelegten Heiz- und Absenktemperatur. Schaltung der Heizungs-
pumpe über Parameter und Umschaltung der Betriebsarten durch verschiedene Eingangsvariable
möglich.
Eingangsvariablen
Freigabe
Freigabe Pumpe
Freigabe Mischer
Warmwasservorrang
Raumtemperatur
Vorlauftemperatur
Außentemperatur
Externer Schalter
Status Zeitbedingung
Raumsolltemperatur
Kalenderbetriebsart
Kalenderraumsolltem-
peratur
Fensterkontakt
Heizen mit externer
VL.Solltemp.
Externe VL.Solltemp.
Offset Raumsolltemp.
Offset Vorlaufsolltemp.
60
Generelle Freigabe der Funktion (digitaler Wert EIN/AUS)
Freigabe der Heizkreispumpe (digitaler Wert EIN/AUS)
Freigabe des Mischers (digitaler Wert EIN/AUS)
Digitales Eingangssignal EIN/AUS
Analoges Eingangssignal der Raumtemperatur T.Raum
Analoges Eingangssignal der Vorlauftemperatur T.Vorlauf
Analoges Eingangssignal der Außentemperatur T.Außen
Digitales Eingangssignal EIN/AUS oder analoges Eingangssignal (siehe
Unterkapitel „Externer Schalter") zur Betriebsartenumschaltung
Digitales Eingangssignal EIN/AUS (z.B. von der Funktion „Schaltuhr")
Analoger Wert für übergeordnete Raumsolltemperatur
Eingangssignal von der Funktion „Kalender" zur Betriebsartenumschal-
tung (siehe Unterkapitel und Funktion „Kalender")
Raumsolltemperatur bei aktiver Kalenderfunktion (siehe Unterkapitel
und Funktion „Kalender")
Digitales Eingangssignal EIN/AUS (siehe Unterkapitel „Fensterkontakt")
Digitales Eingangssignal EIN/AUS
Benutzerdefinierter Wert oder analoges Eingangssignal für die externe
Vorlauf-Solltemperatur
Analoger Offsetwert zur Raumsolltemperatur
Analoger Offsetwert, welcher der errechneten Vorlaufsolltemperatur
hinzugezählt wird.
