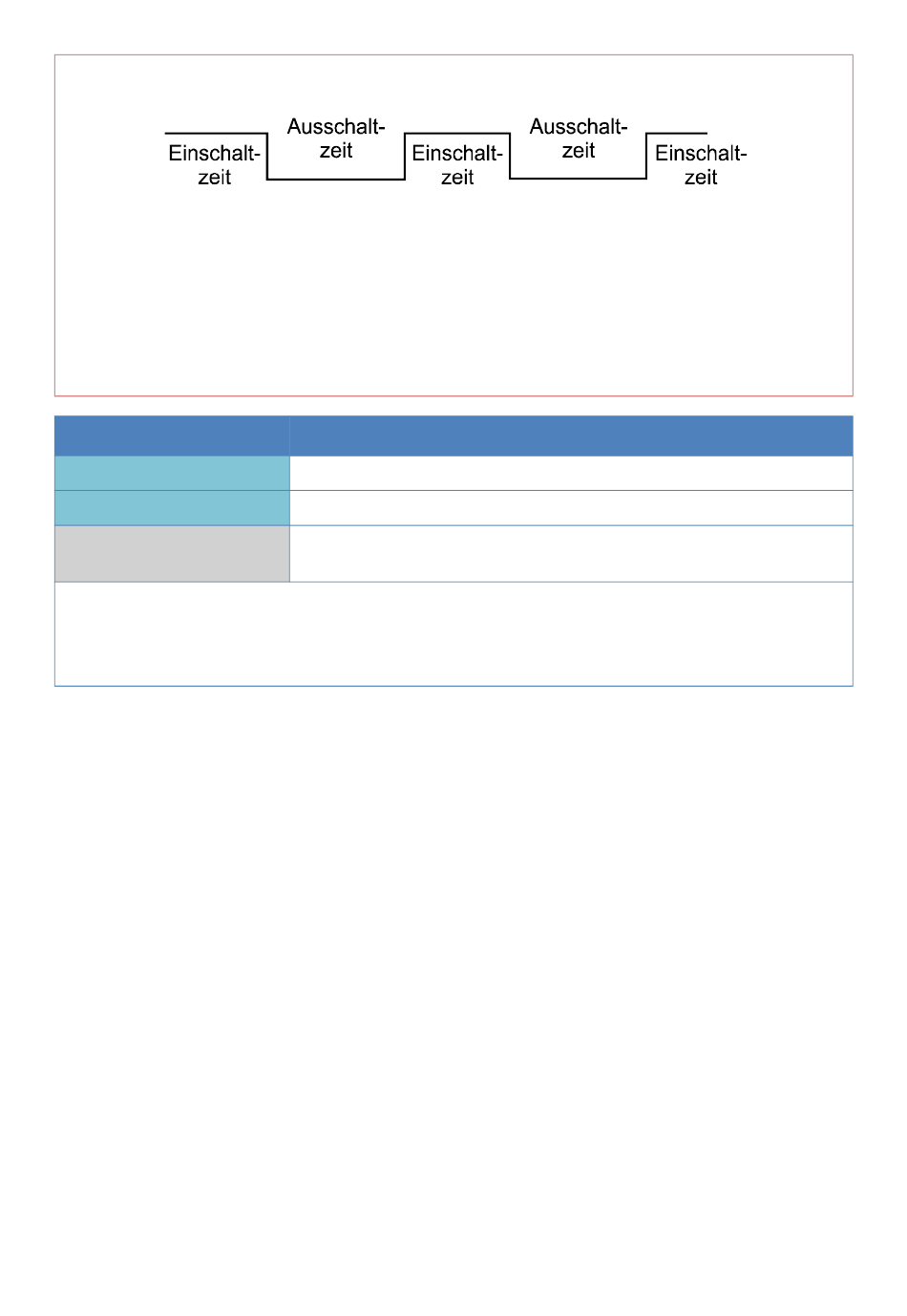

Astabil: Über die getrennte Eingabe einer Ein- und Ausschaltzeit entsteht ein Taktgeber ohne
Triggereingang. Der Modus wird sofort nach Freigabe EIN mit der Einschaltzeit gestartet.
Wird die Eingangsvariable „Tastverhältnis" zusätzlich verwendet, wird nur die Einschaltzeit in die-
sem Verhältnis verändert.
Ein Sonderfall ist die Einstellung Ausschaltzeit = 0: Die Einschaltzeit entspricht dann der gesam-
ten Periode (= Summe EIN + AUS) und das Tastverhältnis dem Verhältnis von Ein- zu Ausschalt-
zeit. Ein Tastverhältnis über 100% ist daher in diesem Fall nicht sinnvoll, da der Timerausgang
immer eingeschaltet bleibt.
Beispiel: Ein Tastverhältnis von 30% ergibt 30% EIN und 70% AUS von der eingegebenen Ein-
schaltzeit.
Ausgangsvariable
Timerausgang
Inverser Timerausgang
Laufzeitzähler
• Bei Freigabe AUS ist der Status sowohl des Ausgangs als auch des inversen Ausgangs auf
AUS.
• Die Timerfunktion kann aus dem Parametermenü auch händisch gestartet und gestoppt wer-
den (Ausnahme: Modus „Astabil").
Status Ausgang EIN/AUS, Auswahl des Ausgangs
Status inverser Ausgang EIN/AUS, Auswahl des Ausgangs
Anzeige der ablaufenden Timerlaufzeit (bzw. der gerade aktiven
Ein- oder Ausschaltzeit beim astabilen Timer)
Timerfunktion
