Ladepumpe

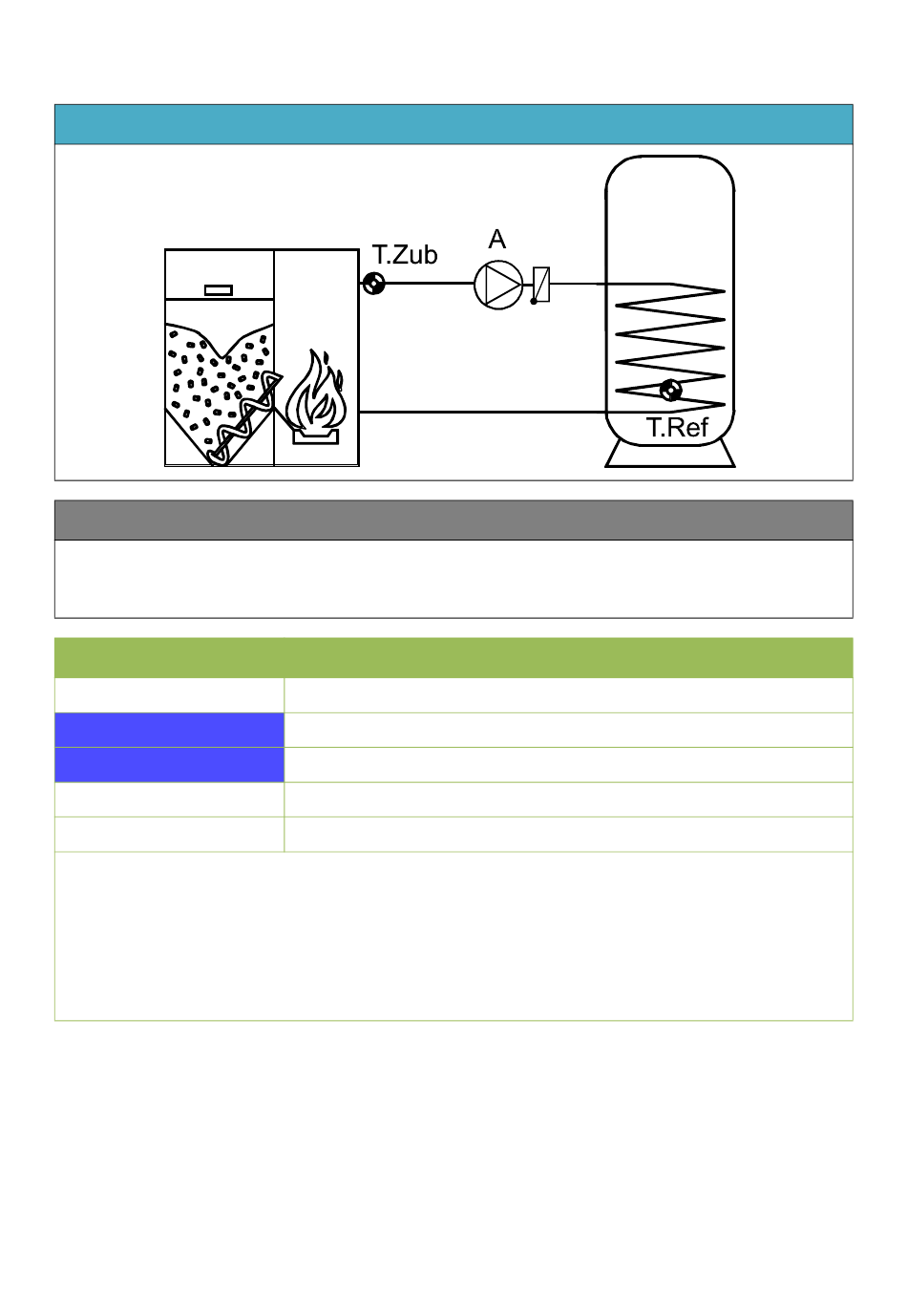

Grundschema
Funktionsbeschreibung
Die Ladepumpe A wird eingeschaltet, wenn die Zubringertemperatur T.Zub über der Mindesttem-
peratur und um eine Differenz höher als die Referenztemperatur T.Ref ist. Zusätzlich darf T.Ref
noch nicht seine Maximalbegrenzung erreicht haben.
Eingangsvariablen
Freigabe
Zubringertemperatur
Referenztemperatur
Mindesttemp. Zubringer
Maximaltemp. Referenz
• Meistens werden die Mindesttemperatur am Zubringer und die Maximal-Referenztemperatur
durch den Benutzer festgelegt. Um ein Höchstmaß an Verknüpfungsfreiheit zu erhalten, wur-
den beide Schwellen als Eingangsvariable definiert.
Beispiel: Verknüpfung mit der Brenneranforderung zur Warmwasserbereitung. Die Funktion
Anforderung Warmwasser stellt als Ausgangsvariable die effektive Solltemperatur des Spei-
chers zur Verfügung. Dadurch kann die Solltemperatur zugleich als Maximaltemperatur für die
Ladepumpenfunktion herangezogen werden.
Generelle Freigabe der Funktion
Analoges Eingangssignal der Zubringertemperatur
Analoges Eingangssignal der Referenztemperatur
Analoger Wert für die Mindesttemperatur am Zubringer (z.B. Kessel)
Analoger Wert für die Maximal-Referenztemperatur (z.B. Speicher)
Ladepumpe
