Technische Alternative RSM610 Programmierung Seite 63

BETRIEB
Betriebsart:
Dadurch wird festgelegt, in welchem Modus der Heizkreisregler arbeitet:
• Standby die Regelfunktion ist abgeschaltet (Frostschutz bleibt aktiv),
die Vorlaufsolltemperatur ist auf +5°C gestellt
• Frostschutz Die Frostschutzfunktion ist aktiviert. (Siehe Abschnitt „Frostschutz")
• Abgesenkt der Regler ist auf Absenkbetrieb geschaltet
• Normal der Regler ist auf Heizbetrieb (normal) geschaltet
• Feiertag der Regler übernimmt die Betriebsart „Feiertag" der Kalenderfunktion
• Urlaub der Regler übernimmt die Betriebsart „Urlaub" der Kalenderfunktion
• Party der Regler übernimmt die Betriebsart „Party" der Kalenderfunktion
• Wartung Die Wartungsfunktion ist aktiv (siehe Funktion „Wartung")
Die Vorlauftemperatur wird auf die im Menü „Heizkurve" vorgegebene Einstellung T.Vor-
lauf Max geregelt (die Anzeige der Vorlauf-Solltemperatur zeigt aber 5°C). Nach dem Auf-
heben des Wartungsbetriebes bleibt die Betriebsart „Wartung" noch drei Minuten aktiv.
• Externe VL.Solltemp Die Vorlaufsolltemperatur wird auf die in der Eingangsvariable
• Störung Eine Leitungsunterbrechung zum Außensensor (Messwert > 100°C) würde
zu einer Abschaltung des Heizkreises führen. Dies kann im ungünstigsten Fall Frostschä-
den zur Folge haben. Um das zu vermeiden, wird der Heizkreis bei eindeutig zu hohen
Außentemperaturen entsprechend einer fixen Außentemperatur von 0°C betrieben und
unter "Betrieb" Störung angezeigt.
Die Anzeige der Betriebsart im Parametermenü entspricht nur der „internen" Einstellung des Reg-
lers. Zusätzlich gibt es im internen Betriebsstatus die Betriebsart „Zeit/Auto", in jener der „Status
Zeitbedingung" aktiv ist. Ist ein Raumsensor (RAS, RASPT, RAS-PLUS oder RAS-F) in den Ein-
gangsvariablen definiert, dann wird stattdessen die interne Betriebsart „RAS" angezeigt. Darunter
wird dann die Betriebsart sichtbar, die am Raumsensor eingestellt ist.
Die Betriebsarten Feiertag, Urlaub und Party können nur durch die Kalenderfunktion aktiviert wer-
den. Die tatsächlich aktive Betriebsart ist im Funktionsstatus und in den Ausgangsvariablen er-
sichtlich.

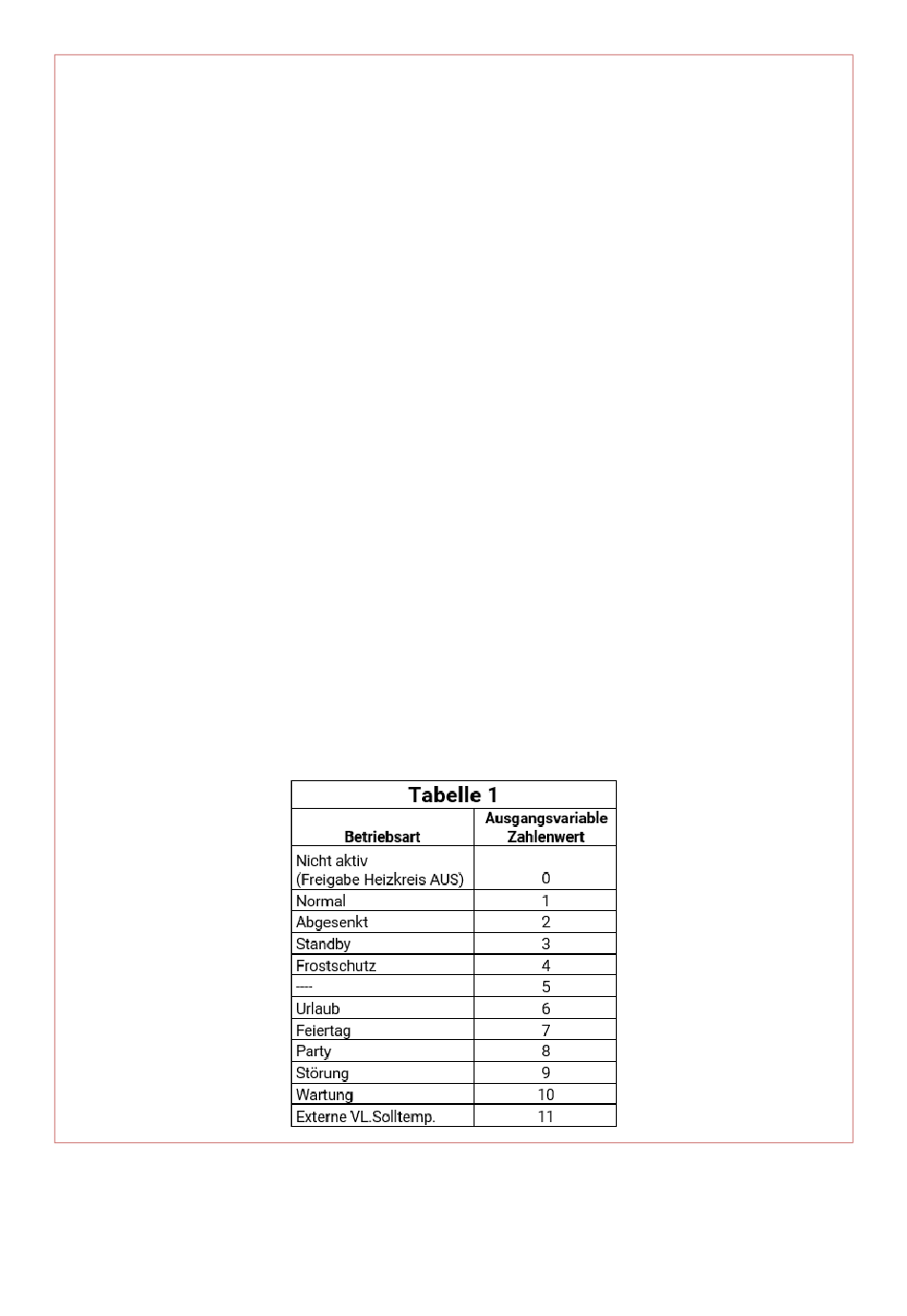

Tabelle 1: Ausgabe der Ausgangsvariable als Zahlenwert entsprechend der Betriebsart
„Externe VL.Solltemp." vorgegebene Einstellung geregelt.
Heizkreisregelung
63
