Anforderung Kühlung

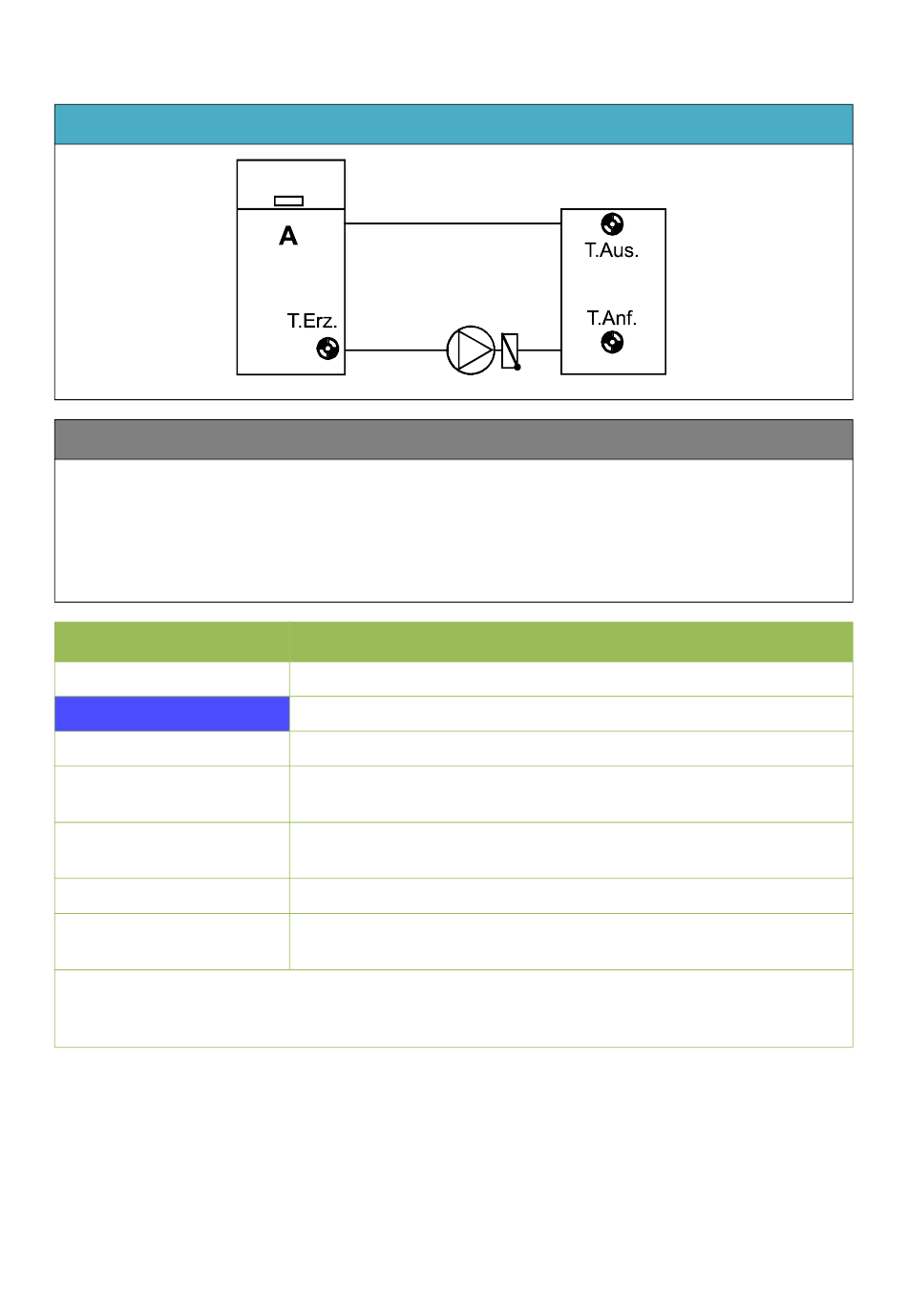

Grundschema
Funktionsbeschreibung
Einschalten der Anforderung, wenn die Anforderungstemperatur T.Anf. über die „Solltemperatur
Anforderung" steigt und abschalten, wenn die Abschalttemperatur T.Aus. unter die „Solltempera-
tur Abschaltung" fällt.
Bei Weglassen des Sensors T.Aus. erfolgt sowohl die Anforderung als auch die Abschaltung über
den Sensor T.Anf.
Optional kann eine Mindesttemperatur des Erzeugers A vorgegeben werden.
Eingangsvariablen
Freigabe
Anforderungstemperatur
Abschalttemperatur
Solltemperatur Anforde-
rung
Solltemperatur Abschal-
tung
Erzeugertemperatur
Mindesttemperatur Erzeu-
ger
• Sollen die Solltemperaturen für Anforderung, Abschaltung und Mindesttemperatur Erzeuger
Einstellwerte (fixe Thermostatschwellen) sein, wird als „Quelle" Benutzer angegeben und der
gewünschte Wert festgelegt.
Generelle Freigabe der Funktion (digitaler Wert EIN/AUS)
Analoges Eingangssignal der Anforderungstemperatur
Analoges Eingangssignal der Abschalttemperatur
Analoger Wert für die Anforderungs-Solltemperatur
Analoger Wert für die Abschalt-Solltemperatur
Analoges Eingangssignal der Erzeugertemperatur
Analoger Wert für die Erzeuger Minimaltemperatur
Anforderung Kühlung
