Kennlinienfunktion

Grundschema

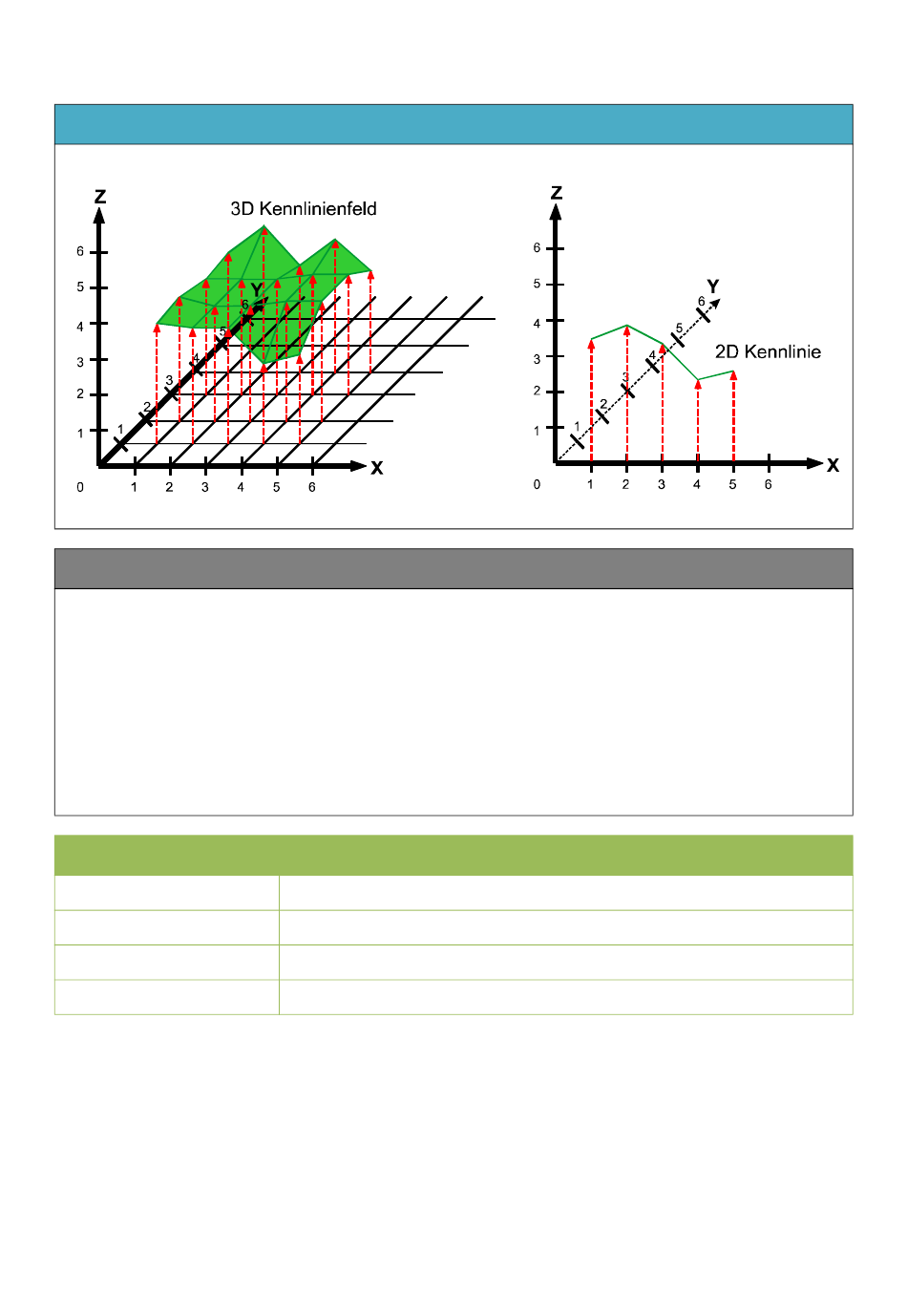

Beispiele eines 3D-Kennlinienfeldes und einer 2D-Kennlinie
Funktionsbeschreibung
Die Kennlinienfunktion ermöglicht es, zu Werten X und Y einen Z-Wert zuzuordnen (3D-Kennlini-
enfeld). Die Werte können auch negative Vorzeichen haben.
Im Beispiel des Grundschemas wurden für5 X-Werte und 4 Y Werte 20 Z-Werte definiert.
Wird nur 1 Y-Wert definiert (Beispiel Grundschema: Y = 0), dann wird eine 2D-Kennlinie erzeugt.
Zwischenwerte zwischen den definierten Punkten werden durch die Funktion interpoliert. Es
erfolgt kein Extrapolieren für Werte außerhalb des definierten Bereiches. Liegt ein Punkt außer-
halb der definierten Punkte, so wird die Höhe des Punkts ausgegeben, in der er das Kennlinienfeld
bzw. die Kennlinie verlassen hat.
Für die Werte X, Y, und Z können eigene Funktionsgrößen vergeben werden.
Eingangsvariablen
Freigabe
Z (Freigabe = AUS)
X
Y
Generelle Freigabe der Funktion (digitaler Wert EIN/AUS)
Analoger Wert für den Wert Z (= Ergebnis), wenn die Freigabe AUS ist
Analoges Eingangssignal für den Wert X
Analoges Eingangssignal für den Wert Y
Kennlinienfunktion
87
