Anforderung Heizung

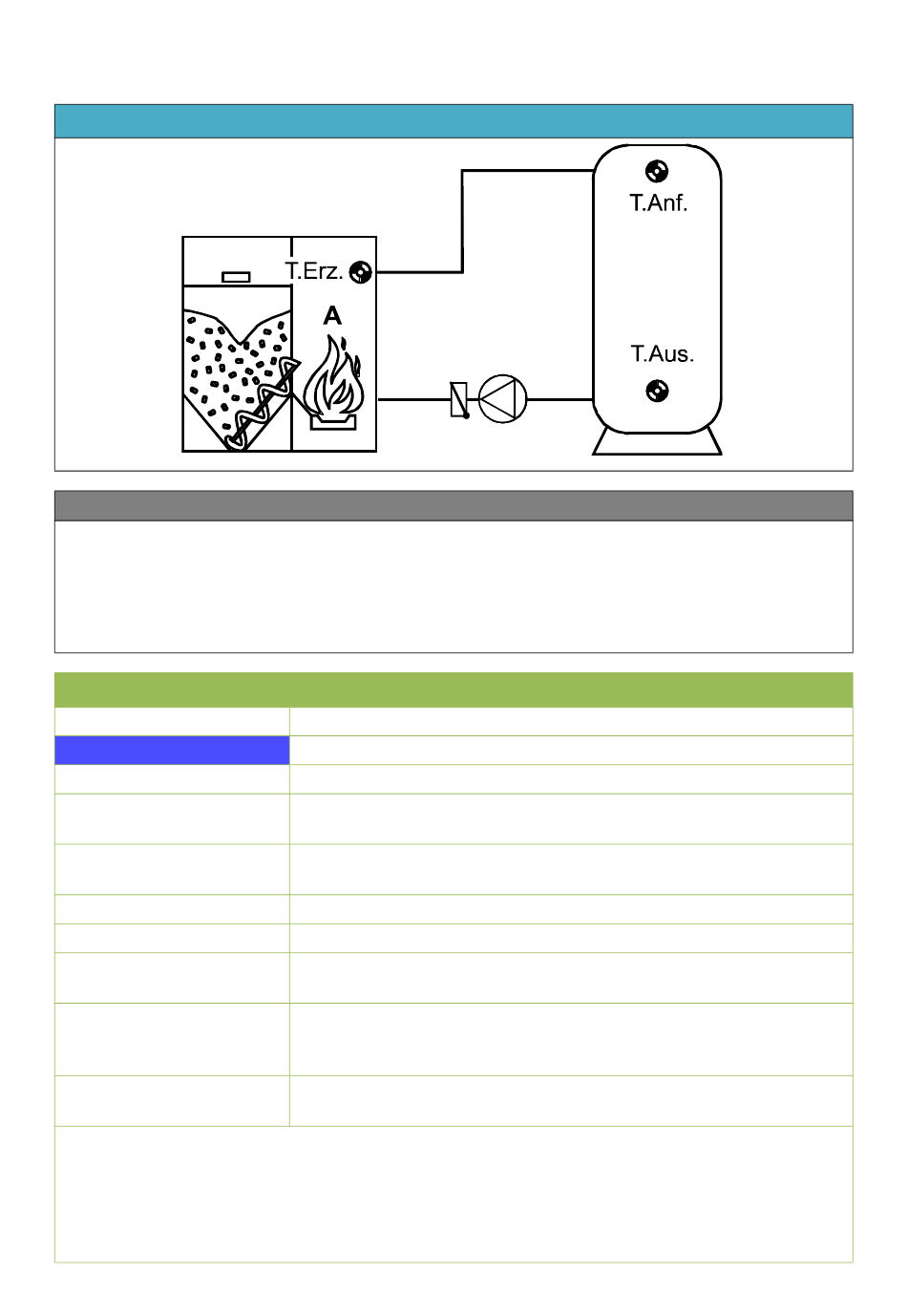

Grundschema

Funktionsbeschreibung

Einschalten der Anforderung, wenn die Temperatur im Speicher (Anforderungstemperatur T.Anf.)
unter die „Solltemperatur Anforderung" fällt und abschalten, wenn die Temperatur im unteren
Speicherbereich (Abschalttemperatur T.Aus.) über die „Solltemperatur Abschaltung" steigt.
Wird der Anforderungssensor T.Anf. als Kesselsensor verwendet (ohne T.Aus.), dann erhält man
einen gleitenden Kesselbetrieb.
Optional kann eine Maximaltemperatur des Kessels (Erzeugers) A vorgegeben werden.
Eingangsvariablen
Freigabe
Anforderungstemperatur
Abschalttemperatur
Solltemperatur Anforde-
rung
Solltemperatur Abschal-
tung
Unterdeckung
Erzeugertemperatur
Maximaltemperatur Erzeu-
ger
Einmal Laden
Solltemperatur Einmal
Laden
• Sollen die Solltemperaturen für Anforderung, Abschaltung, Einmal Laden und Maximaltempe-
ratur Erzeuger Einstellwerte sein (fixe Thermostatschwellen), wird als „Quelle" Benutzer ange-
geben und der gewünschte Wert festgelegt.
• Einmal Laden: Wird ein kurzes EIN-Signal (z.B. Impuls über einen Taster) gesetzt, dann wird
einmal bis zum höheren Wert aus T.Aus. Soll, Solltemperatur Einmal Laden oder T.Anf Min +
Diff. Aus geladen. „Einmal Laden" kann auch im Parametermenü gestartet werden.
Generelle Freigabe der Funktion (digitaler Wert EIN/AUS)
Analoges Eingangssignal der Anforderungstemperatur
Analoges Eingangssignal der Abschalttemperatur
Analoger Wert für die Anforderungs-Solltemperatur
Analoger Wert für die Abschalt-Solltemperatur
Analoger Prozentwert für die Unterdeckung im Ökobetrieb
Analoges Eingangssignal der Erzeugertemperatur
Analoger Wert für die Erzeuger-Maximaltemperatur
Digitales Eingangssignal EIN/AUS (Impuls): Ladung des Speichers,
auch wenn die Anforderungstemperatur noch nicht unterschritten
ist.
Mindesttemperatur für „Einmal Laden"
Anforderung Heizung
