Technische Alternative RSM610 Programmierung Seite 66

Heizkreisregelung

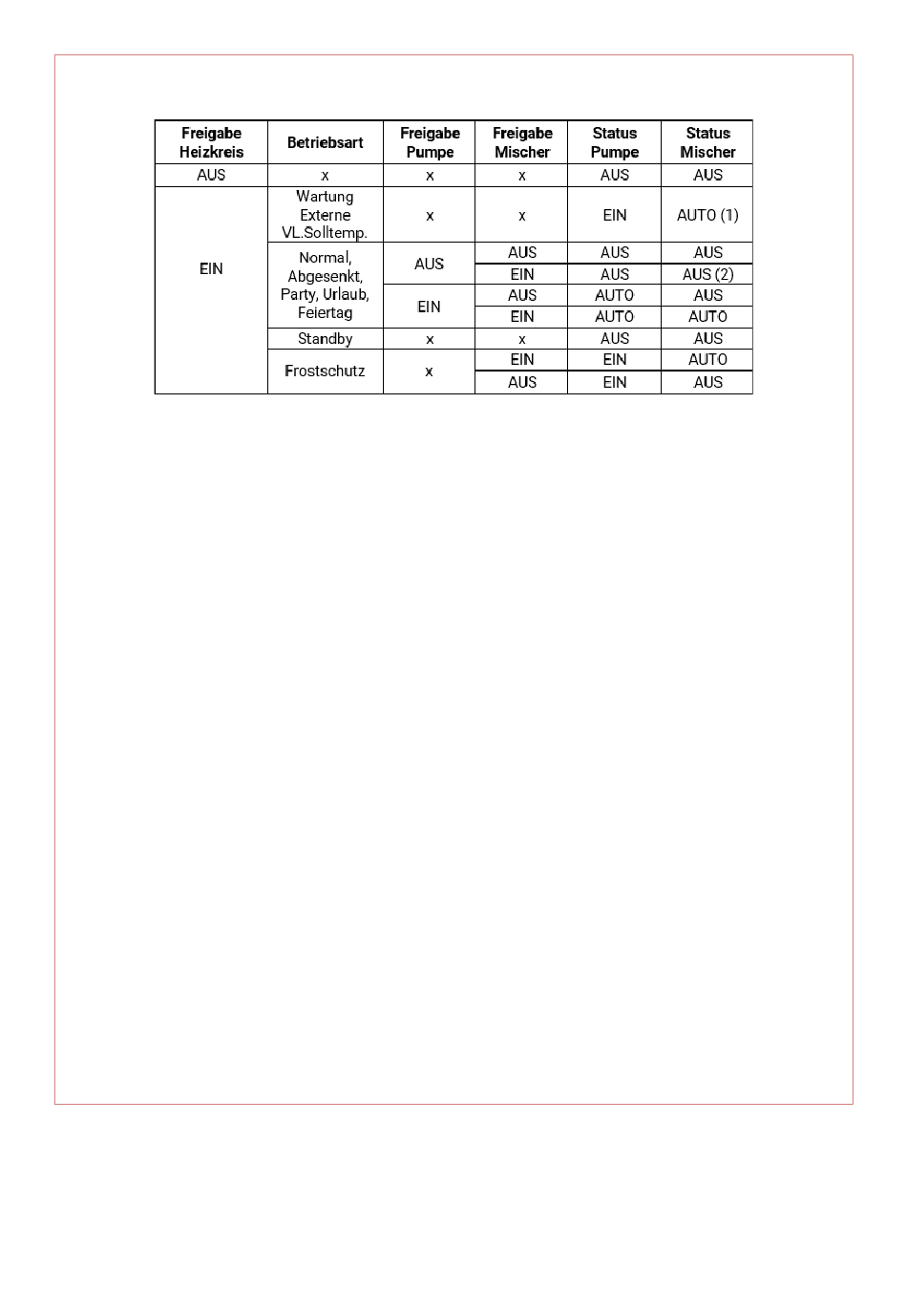

Status von Heizkreispumpe und Mischer
in Abhängigkeit von Betriebsart und Freigaben:
x... Status Freigabe bzw. Betriebsart egal
(1)... AUTO bedeutet in diesem Fall, dass auf die im Menü „Heizkurve" vorgegebene Einstel-
lung T.Vorlauf Max geregelt wird.
(2)... AUS gilt nicht, wenn in den Abschaltbedingungen unter „wenn Heizkreispumpe = AUS
=> Mischer." die Einstellung „regeln" gewählt wird.
EXTERNER SCHALTER
Wird die Eingangsvariable „Externer Schalter" mit einem Digitalsignal (EIN/AUS) verbunden, dann
kann zwischen Standby- / Frostschutzbetrieb und der aktuellen Betriebsart einer Betriebsstufe mit
niedrigerer Priorität umgeschaltet werden. Ist das Eingangssignal auf EIN, schaltet der Regler auf
Standby oder, falls die Frostschutzbedingungen zutreffen, auf Frostschutz. Ist das Signal auf AUS,
dann wird auf die gerade aktuelle Betriebsstufe umgeschaltet.
Die Eingangsvariable akzeptiert auch analoge Werte zur externen Betriebsartenumschaltung:
Wert (dimensionslos):
64
65
66
67
127
0
Diese Analogwerte können von einer anderen Funktion oder aber auch über das GSM-Modul des
C.M.I. als Netzwerkeingang kommen. Die Werte des externen Schalters haben die Priorität 2 (sie-
he Tabelle 2 im Kapitel BETRIEB).
Zu beachten: Sollte in der Zeit, in jener der Wert zwischen 64 und 67 steht, trotzdem versucht wer-
den, eine andere Betriebsart in einer Betriebsstufe mit niedrigerer Priorität (= Kalender, externe
Raumsolltemperatur, RAS und Intern) einzustellen, dann „merkt" sich der Regler diese Änderung
und übernimmt diese Betriebsart nach Rückschaltung mit einem Wert 127 am „Externen Schalter".
Wichtiger Hinweis: Der externe Schalter darf keinesfalls mit einem Temperatursensor verknüpft
werden, da sonst der Regler beschädigt werden kann.
66
Betriebsart:
Standby/Frostschutz
Zeit/Auto (Betriebsart je nach Status Zeitbedingung)
Normal
Abgesenkt
Auf Betrieb der aktuellen Betriebsstufe zurückschalten
Führt zu keiner Änderung der Betriebsart, kann aber nachfolgend durch
eine Betriebsstufe mit niedrigerer Priorität geändert werden.
