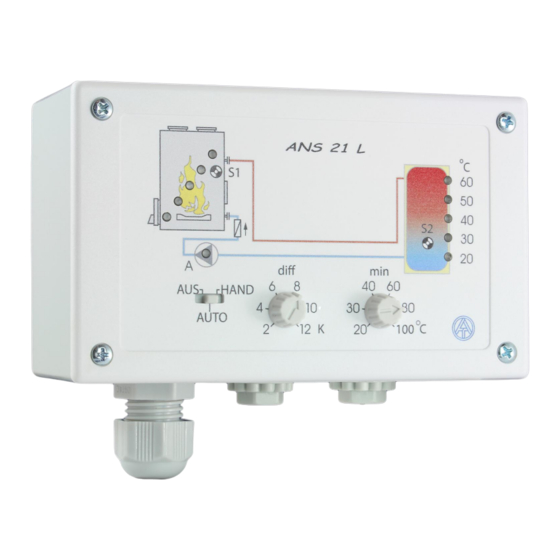

Sicherheitsbestimmungen Alle Montage – und Verdrahtungsarbeiten am Regler dürfen nur im spannungslosen Zustand ausgeführt werden. Das Öffnen, der Anschluss und die Inbetriebnahme des Gerätes darf nur von fachkundigem Personal vorgenommen werden. Dabei sind alle örtlichen Sicherheitsbestimmungen einzuhalten. Das Gerät entspricht dem neuesten Stand der Technik und erfüllt alle notwendigen Sicher- heitsvorschriften.
Wahl des Programms und des Sensortyps Die Wahl des Programms und des Sensortyps sollte unbedingt vor der Montage erfolgen. Wird der falsche Sensortyp eingestellt, funktioniert der Regler nicht bzw. nicht richtig. Vor dem Öffnen des Gehäuses immer Netzstecker ziehen! Die Wahl erfolgt über einen Schiebeschalter am rechten Rand der Platine. Auf den Schie- beschalter kann von außen nicht zugegriffen werden.
Speicherladung vom Kessel Funktionsschalter auf Stellung L+ P Pumpe Die Pumpe läuft, wenn Sensor S1 größer als die Schwelle min ist und Sensor S1 um die Differenz diff höher ist als Sensor S2. Pumpe = S1 > min & S1 > (S2 + diff) Die Differenzfunktion: Der Ausgang schaltet die Pumpe erst ein, wenn die Kesseltemperatur um die eingestellte Differenz diff höher ist als die Boilertemperatur.
Master – Slave – Funktion Über die Datenleitung kann man zwei Regler ANS 21L verbinden. Dadurch ist es möglich, zwei Speicher zu laden, wobei ein Speicher vom „Master“-Regler im Vorrang geladen wird. Am Master sind beide Sensoren angeschlossen. Am „Slave“-Regler, der dem Master untergeordnet ist, wird nur der Speichersensor S2 ange- schlossen.
Sensormontage Die richtige Anordnung und Montage der Sensoren ist für die korrekte Funktion der Anlage von größter Bedeutung. Speicherfühler: Der Sensor sollte mit einer Tauchhülse bei Rippenrohrwärmetauschern knapp oberhalb und bei integrierten Glattrohrwärmetauschern mittels T- Stück am Rücklauf- austritt des Tauschers eingesetzt werden. Die Montage unter dem dazugehörenden Register bzw.
Montage des Gerätes ACHTUNG! VOR DEM ÖFFNEN DES GEHÄUSES IMMER NETZSTECKER ZIEHEN! Die vier Schrauben an den Gehäuseecken lösen und die Wanne durch die beiden Löcher an der Unterseite mit dem beigepackten Montagematerial an der Wand festschrauben. Elektrischer Anschluss Dieser darf nur von einem Fachmann nach den einschlägigen örtlichen Vorschriften erfol- gen.
Hinweise für den Störfall Wenn die Regelung im Automatikbetrieb nicht richtig funktioniert, sollten der Funktionsschal- ter und die Sensoren überprüft werden. Anzeige der Version: Wird die Regelung angesteckt, so erfolgt kurz die Anzeige der Version durch die rechten Speicher-Leds (Binärer Code – zu lesen von oben nach unten). Kurzschluss oder Unterbrechung eines Sensors werden direkt an der Regelung angezeigt.
EU - Konformitätserklärung Dokument- Nr. / Datum: TA17007 / 02.02.2017 Hersteller: Technische Alternative RT GmbH Anschrift: A- 3872 Amaliendorf, Langestraße 124 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Herstel- ler. Produktbezeichnung: ANS21, ANS21-L Markennamen: Technische Alternative RT GmbH...
Hinweis: Die nachfolgenden Garantiebedingungen schränken das gesetzliche Recht auf Gewährleistung nicht ein, sondern erweitern Ihre Rechte als Konsument. 1. Die Firma Technische Alternative RT GmbH gewährt zwei Jahre Garantie ab Verkaufsdatum an den Endverbraucher für alle von ihr verkauften Geräte und Teile. Mängel müssen unver- züglich nach Feststellung und innerhalb der Garantiefrist gemeldet werden.
