Technische Alternative RSM610 Programmierung Seite 89

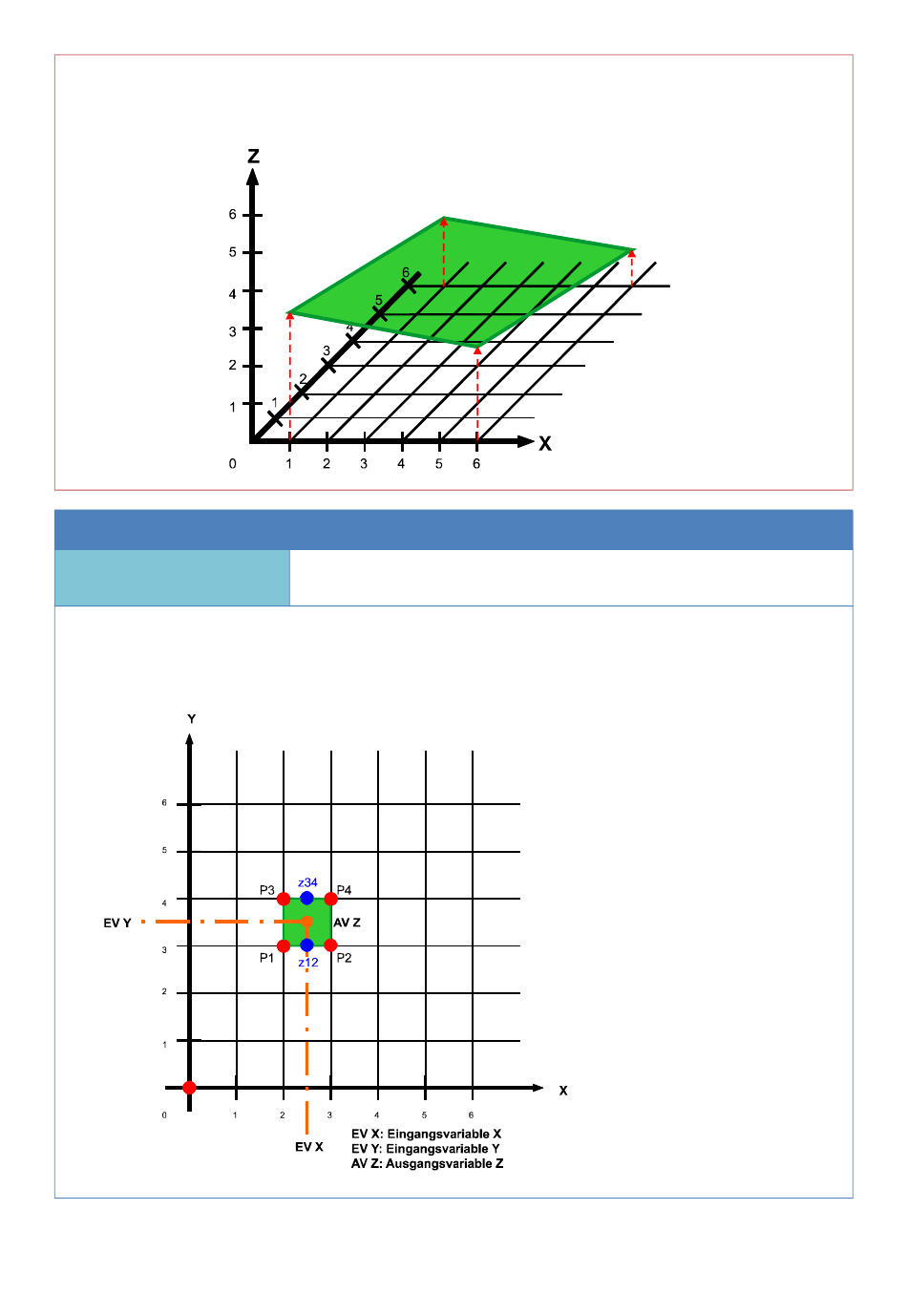

• Werden nur 2 X- und 2 Y-Werte definiert, so ergibt das eine ebene Fläche im 3D-Kennlinien-
feld.
Beispiel:
Ausgangsvariablen
Ergebnis Z
• Zwischenwerte zwischen den definierten Punkten werden durch die Funktion interpoliert.
Draufsicht auf ein einzelnes Element eines 3D-Kennlinienfeldes zur Erklärung der Interpolation
eines Punkts zwischen definierten Z Werten:
Ausgabe des Ergebnisses der Berechnung (Analogwert mit Einheit
und Nachkommastellen der gewählten Funktionsgröße für Z)
Kennlinienfunktion
Für die Berechnung des Z-Wer-
tes werden zuerst die 2 Mittel-
werte zwischen P1 und P2 (z12)
bzw. P3 und P4 (z34) berech-
net. Aus diesen beiden Mittel-
werten z12 und z34 wird dann
ein weiterer Mittelwert berech-
net, der als Ausgangsvariable Z
ausgegeben wird
89
