Zirkulation

Zirkulation

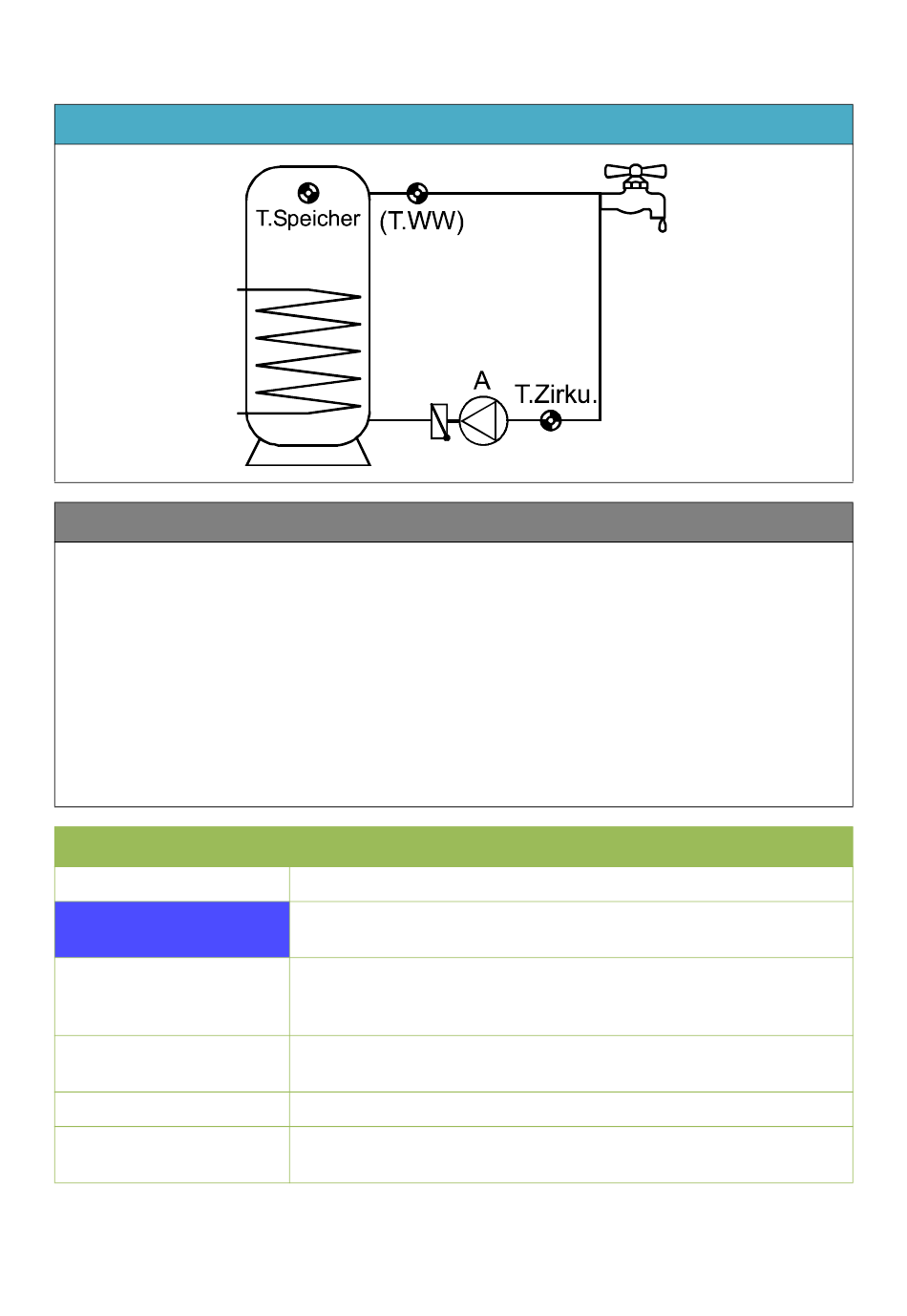

Grundschema
Funktionsbeschreibung
Zeitsteuerung: Einschalten der Zirkulationspumpe A über den Status Zeitbedingung und so lange
der Rücklauffühler T.Zirku. noch nicht seine Solltemperatur erreicht hat. Der Sensor T.WW wird
nicht benötigt. Außerhalb der Zeitfenster wird eine effektive Zirkulationsrücklauf-Solltemperatur
von 5,0°C ausgegeben und somit die Pumpe permanent ausgeschaltet.
Pulssteuerung: Eine plötzliche Temperaturänderung eines Temperatursensor T.WW oder die Sta-
tusänderung eines Strömungsschalter T.WW bewirkt ein Einschalten der Zirkulationspumpe für
eine Festgelegte maximale Laufzeit.
Kombination Zeit- und Pulssteuerung: Innerhalb der Zeitfenster gilt die Zeitsteuerung, außerhalb
die Pulssteuerung.
Mit Hilfe des optionalen Speichersensors T.Speicher kann für alle Modi ein Vermischungsschutz
realisiert werden.
Eingangsvariablen
Freigabe
Rücklauftemperatur
Warmwassertemp.
Status Zeitbedingung
Solltemperatur Zirkulation
Speichertemperatur
166
Generelle Freigabe der Funktion (digitales Eingangssignal EIN/AUS)
Analoges Eingangssignal für die Rücklauftemperatur T.Zirku. an
der Zirkulationsleitung
Analoges Eingangssignal für die Warmwassertemperatur T.WW
oder digitales Eingangssignal eines Strömungsschalters (nur für
Pulsbetrieb erforderlich)
Digitales Eingangssignal EIN/AUS (z.B. von der Funktion „Schal-
tuhr")
Analoger Wert für die Zirkulations-Solltemperatur T.Zirku. Soll
Optional: Analoges Eingangssignal für die Speichertemperatur
T.Speicher (nur für Vermischungsschutz erforderlich)
