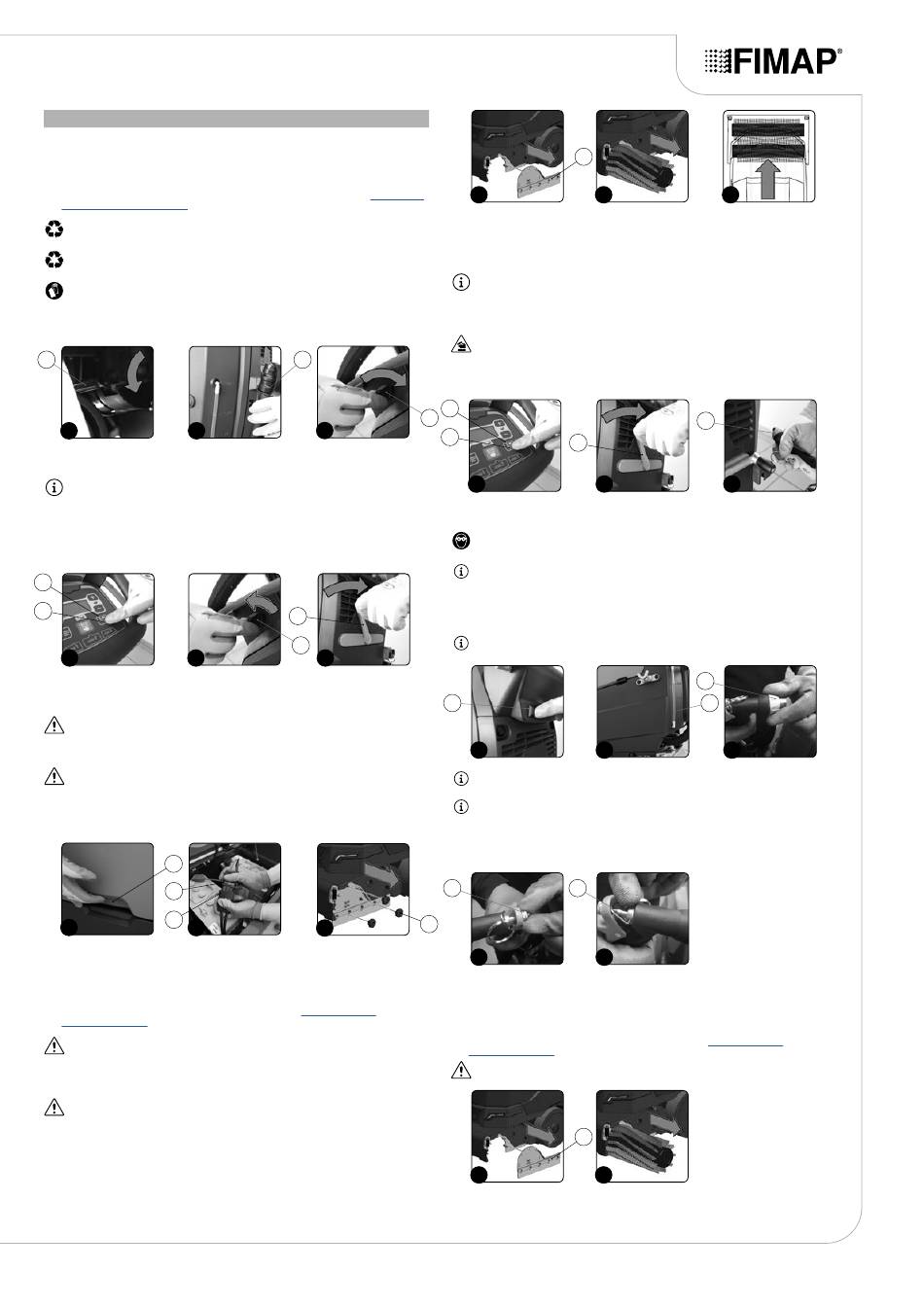

REINIGUNG DER ZYLINDERBÜRSTEN (50BTS-AUSFÜHRUNGEN)
Die gründliche Reinigung der Bürste garantiert eine bessere Sauberkeit des Bodens und eine längere
Nutzungsdauer des Bürstenkopfgetriebes. Zum Reinigen der Bürste gehen Sie wie folgt vor:
1.
Prüfen Sie, ob die Elektrobremse eingelegt ist, drehen Sie den Hebel (1) gegen den
Uhrzeigersinn. Der Hebel befindet sich im hinteren Teil der Maschine (Abb. 1).
2.
Prüfen Sie, ob der Schmutzwassertank leer ist, andernfalls entleeren Sie ihn mit dem Schlauch
(2), der sich im linken hinteren Teil der Maschine befindet (Abb. 2) (siehe Absatz
DES
SCHMUTZWASSERTANKS").
ACHTUNG: Die Entleerung des Tanks muss an dem für den Schmutzwasserablass
vorgesehenen Ort durchgeführt werden.
ACHTUNG: Der für diesen Vorgang vorgesehene Ort muss den geltenden
Umweltschutzbestimmungen entsprechen.
ACHTUNG: Diese Arbeiten dürfen nur mit Handschuhen durchgeführt werden, um sich vor
einer möglichen Berührung mit Kanten oder scharfen Metallgegenständen zu schützen.
3.
Schalten Sie die Maschine ein, stellen Sie den Hauptschalter (3) auf „I", drehen Sie dazu den
Schlüssel um eine Vierteldrehung in Pfeilrichtung (Abb. 3).
1
1
2
4.
Heben Sie das Bürstenkopfgestell an, drücken Sie die an der Bedientafel vorhandene Taste
„BÜRSTENKOPFSTEUERUNG" (4) (Abb. 4).
HINWEIS: Sobald die Taste (4) an der Bedientafel gedrückt wurde, erlischt die grüne LED (5)
„BÜRSTENKOPFGESTELL ARBEITSPOSITION" (Abb. 4).
5.
Schalten Sie die Maschine aus, stellen Sie den Hauptschalter (3) auf „0", drehen Sie dazu den
Schlüssel um eine Vierteldrehung in Pfeilrichtung (Abb. 5). Ziehen Sie den Schlüssel von der
Bedientafel ab.
6.
Heben Sie das Saugfußgestell an, drehen Sie dazu den Saugfuß-Steuerhebel (6) in Richtung
des in der (Abb. 6) dargestellten Pfeils, der Hebel befindet sich im hinteren Teil der Maschine.
5
4
4
5
7.
Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks (Abb. 7)
befindet, und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
8.
Trennen Sie den Verbinder der Elektroanlage (8) vom Batterieverbinder (9) (Abb. 8).
ACHTUNG: Dieser Vorgang muss durch qualifiziertes Personal durchgeführt werden.
9.
Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks befindet, und
drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
ACHTUNG: Prüfen Sie, ob der Netzstecker des Batterieladegeräts aus der Steckdose
gezogen wurde.
10. Positionieren Sie sich im linken vorderen Teil der Maschine.
11. Entfernen Sie die Bürste bei hochgestelltem Bürstenkopf, drehen Sie dazu die Knäufe (10),
die das linke Seitengehäuse (11) (Abb. 9) arretieren, gegen den Uhrzeigersinn.
7
8
9
7
8
12. Entfernen Sie das linke Seitengehäuse (11) (Abb. 10).
13. Ziehen Sie die Bürste aus dem Tunnel (Abb. 11).
14. Wiederholen Sie die soeben beschriebenen Arbeiten an der rechten Seite.
15. Reinigen Sie die Bürste unter einem Wasserstrahl und entfernen Sie eventuelle
Verunreinigungen aus den Borsten. Prüfen Sie den Borstenverschleiß und bei zu hohem
Verschleiß (der Borstenüberstand muss mindestens 10 mm betragen) muss die Bürste
ausgewechselt werden. Für den Bürstenwechsel siehe Absatz
ZYLINDERBÜRSTEN".
ACHTUNG: Bei jedem Ausbau die vordere Bürste gegen die hintere tauschen und umgekehrt.
16. Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks befindet,
und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
17. Schließen Sie den Verbinder der Elektroanlage (8) an den Batterieverbinder (9) (Abb. 8) an.
ACHTUNG: Dieser Vorgang muss durch qualifiziertes Personal durchgeführt werden.
18. Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks befindet,
und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
„ENTLEEREN
Zum Reinigen der Bürste mit dem optionalen Sprühpistolen-Kit wie folgt vorgehen:
1.
Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.
2.
Heben Sie das Bürstenkopfgestell an, drücken Sie die an der Bedientafel vorhandene Taste
„BÜRSTENKOPFSTEUERUNG" (1) (Abb. 1).
3.
Heben Sie das Saugfußgestell an, drehen Sie dazu den Saugfuß-Steuerhebel (3) in Richtung
des in der (Abb. 2) dargestellten Pfeils, der Hebel befindet sich im hinteren Teil der Maschine.
2
4.
Entfernen Sie das im hinteren Teil der Maschine befindliche Tankreinigungszubehör (4) von den
Feststellern (Abb. 3).
2
3
3
1
5.
Aktivieren Sie die Pumpe optionales Tankreinigungskit ein-/ausschalten durch Drücken der im
hinteren Teil der Maschine befindlichen Taste (5) (Abb. 4).
6.
Aktivieren Sie die Abgabe des Reinigungsstrahls durch Drücken des im Tankreinigungszubehörs
vorhandenen Hebels. Achten Sie vor dem Betätigen des Hebels darauf, den Strahl ins
6
Tankinnere zu richten.
3
6
5
7.
Positionieren Sie sich im vorderen Teil der Maschine.
8.
Entfernen Sie die Bürste bei hochgestelltem Bürstenkopf, drehen Sie dazu die Knäufe (10),
die das linke Seitengehäuse (11) (Abb. 9) arretieren, gegen den Uhrzeigersinn.
8
10
9
9.
Entfernen Sie das linke Seitengehäuse (11) (Abb. 10).
10. Ziehen Sie die Bürste aus dem Tunnel (Abb. 11).
11. Wiederholen Sie die soeben beschriebenen Arbeiten an der rechten Seite.
12. Reinigen Sie die Bürste unter einem Wasserstrahl und entfernen Sie eventuelle
„AUSTAUSCH DER
Verunreinigungen aus den Borsten. Prüfen Sie den Borstenverschleiß und bei zu hohem
Verschleiß (der Borstenüberstand muss mindestens 10 mm betragen) muss die Bürste
ausgewechselt werden. Für den Bürstenwechsel siehe Absatz
ZYLINDERBÜRSTEN".
25
11
10
11
HINWEIS: Sobald die Taste (1) an der Bedientafel gedrückt wurde, erlischt die grüne LED (2)
„BÜRSTENKOPFGESTELL ARBEITSPOSITION" (Abb. 1).
VORSICHT: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer
Schutzhandschuhe getragen werden.
3
1
2
VORSICHT: Es empfiehlt sich beim Umgang mit dem optionalen Tankreinigungskit immer
Schutzbrillen zu tragen, um schwere Augenverletzungen zu vermeiden.
HINWEIS: Prüfen Sie vor dem Aktivieren des optionalen Tankreinigungskits über die
Füllstandanzeige (6)die Menge an im Schmutzwassertank vorhandener Reinigungslösung (Abb. 5).
HINWEIS: Zum Einstellen des Reinigungslösungsstrahls, der aus dem Tankreinigungszubehör
austreten soll, den am Zubehör angebrachten Knauf (7) betätigen (Abb. 6).
4
5
HINWEIS: Zum Einstellen der Intensität des Reinigungslösungsstrahls, der aus dem
Tankreinigungszubehör austreten soll, den am Zubehör angebrachten Knauf (8) betätigen (Abb. 7).
HINWEIS: Zum Abstellen des Reinigungslösungsstrahls den am Tankreinigungszubehör
vorhandenen Hebel (9) betätigen (Abb. 8).
9
7
8
ACHTUNG: Bei jedem Ausbau die vordere Bürste gegen die hintere tauschen und umgekehrt.
11
10
11
12
4
3
7
6
6
„AUSTAUSCH DER
