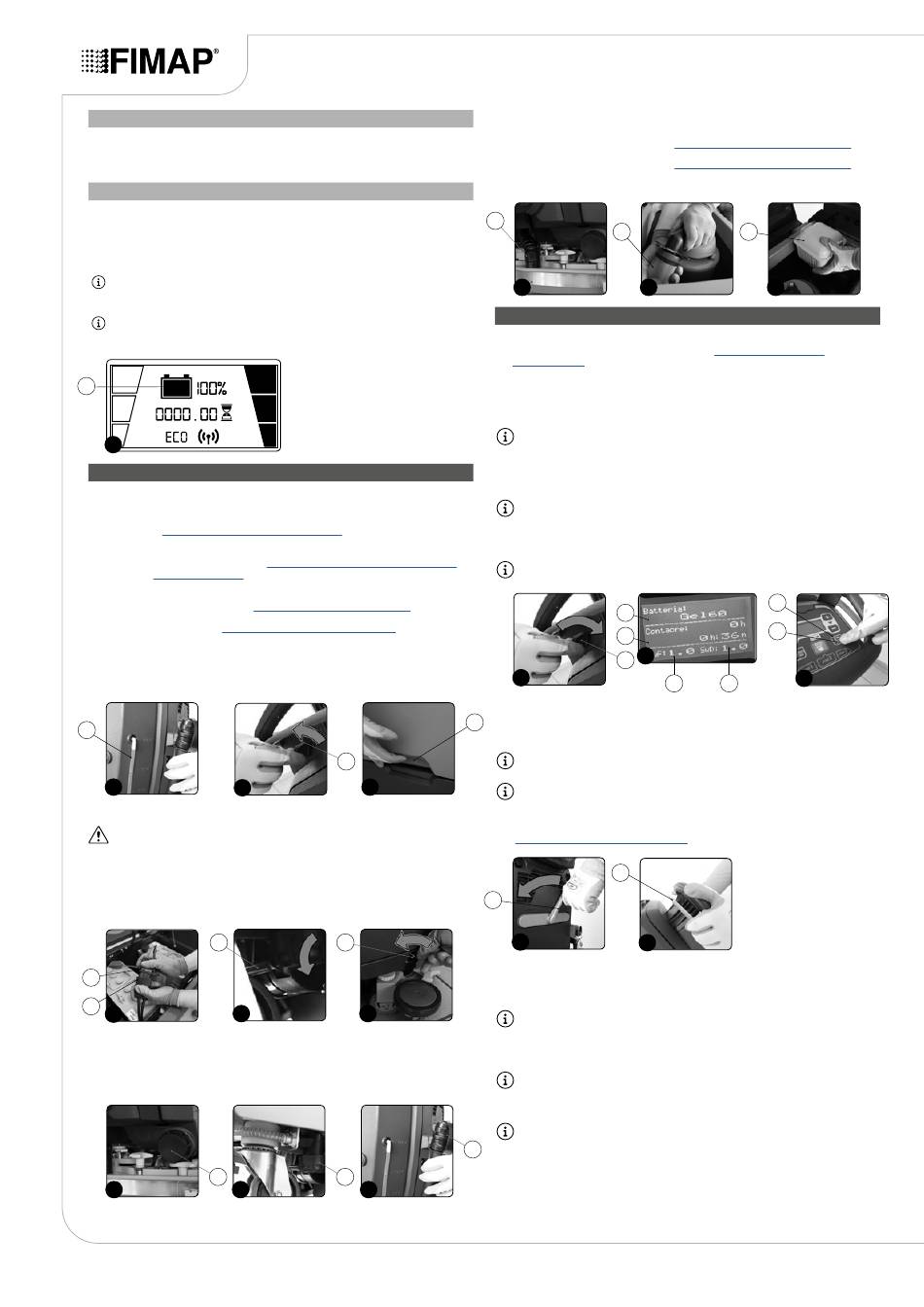

STUNDENZÄHLER
An der Bedientafel der Maschine befindet sich die Gesamtbetriebsstundenanzeige. Die Ziffern mit
vorangestelltem Symbol „h" kennzeichnen die Stunden, jene mit vorangestelltem Symbol „m" die
Zehntelstunden (ein Zehntel einer Stunde entspricht 6 Minuten). Das Blinken des Symbols „:" wird
dadurch angezeigt, dass der Stundenzähler die Betriebszeit der Maschine zählt.
BATTERIELADESTANDANZEIGE
Am Instrumentenbrett der Maschine befindet sich das Steuerungsdisplay. Oben rechts in der
Arbeitsmaske befindet sich das Grafiksymbol (1), das die Batterieladestandsanzeige kennzeichnet. Die
Anzeige besteht aus 5 Ladestufen, jede davon verkörpert ca. 20% Restladung. Bei 20% Restladung
beginnt das Grafiksymbol zu blinken und nach wenigen Sekunden erscheint es vergrößert in der Mitte
des Bildschirms. In diesem Fall muss die Maschine an den entsprechenden Ort zum Aufladen der
Batterien verbracht werden.
ACHTUNG: Einige Sekunden nachdem der Batterieladestand 20% erreicht hat, schaltet sich der
Bürstenmotor automatisch ab. Mit der restlichen Ladung ist es jedoch noch möglich, den
Trocknungsvorgang durchzuführen, bevor das Wiederaufladen erfolgen muss
ACHTUNG: Einige Sekunden nachdem der Batterieladestand 10% erreicht hat, schaltet sich der
Saugmotor automatisch ab. Mit der restlichen Batterieladung können Sie die Maschine auf
jeden Fall noch bis zur Aufladestelle bewegen
1
1
VORBEREITUNG AUF DEN ARBEITSEINSATZ
Wenn Sie eine Maschine ohne FSS besitzen, müssen vor Arbeitsbeginn folgende Arbeiten ausgeführt
werden:
1.
Überprüfen Sie, ob der Schmutzwassertank leer ist, andernfalls entleeren Sie ihn vollständig
(siehe Absatz
„ENTLEEREN DES
SCHMUTZWASSERTANKS").
2.
Prüfen Sie bei den Ausführungen ohne FSS, ob die im Reinigungslösungstank vorhandene
Menge an Reinigungslösung für die auszuführende Arbeit geeignet ist, andernfalls befüllen Sie
den Reinigungslösungstank (siehe Absatz
und Absatz „REINIGUNGSLÖSUNG"). Kontrollieren Sie den Füllstandschlauch (1) im linken
hinteren Teil der Maschine (Abb. 1).
3.
Überprüfen, ob der Zustand der Gummis des Saugfußes für die Arbeit geeignet ist, andernfalls
sind sie auszutauschen (siehe Absatz
„AUSTAUSCH DER
4.
Überprüfen Sie, ob der Zustand der Bürste für die Arbeit geeignet ist, andernfalls ist sie
auszutauschen (siehe Absatz
„AUSTAUSCH DER
5.
Prüfen Sie, ob die Maschine ausgeschaltet ist, andernfalls stellen Sie den Hauptschalter (2) auf
„0", drehen Sie dazu den Schlüssel um eine Vierteldrehung in Pfeilrichtung (Abb. 2). Ziehen Sie
den Schlüssel von der Bedientafel ab.
6.
Umfassen Sie den Griff (3), der sich im rechten Seitenteil des Schmutzwassertanks (Abb. 3)
befindet, und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
1
1
2
7.
Schließen Sie den Verbinder der Hauptanlage (4) an den Batterieverbinder (5) an (Abb. 4).
ACHTUNG: Dieser Vorgang muss durch qualifiziertes Personal durchgeführt werden.
8.
Umfassen Sie den Griff (3), der sich im rechten Seitenteil des Schmutzwassertanks befindet und
drehen Sie den Tank, bis er in der Arbeitsposition einrastet.
9.
Prüfen, ob die elektronische Bremse eingelegt ist, andernfalls den Hebel (6) in Pfeilrichtung
drehen, der Getriebemotor befindet sich im rechten hinteren Teil der Maschine (Abb. 5).
10. Überprüfen Sie, ob der Wasserhahn vollkommen aufgedreht ist. Der Wassereinstellknauf (7)
muss ganz in Pfeilrichtung gedreht sein (Abb. 6).
6
4
5
4
5
11. Prüfen Sie, ob der Ablaufverschluss (8) des Reinigungslösungstanks geschlossen ist, andernfalls
ziehen Sie ihn fest (Abb. 7).
12. Prüfen Sie, ob der Verschluss (9) des Wasseranlagenfilters geschlossen ist, andernfalls ziehen
Sie ihn fest (Abb. 8).
13. Prüfen Sie, ob der Ablaufverschluss des Schmutzwassertanks (10) geschlossen ist, andernfalls
ziehen Sie ihn fest (Abb. 9).
8
7
8
BEFÜLLEN DES
REINIGUNGSLÖSUNGSTANKS"
SAUGFUSSGUMMIS").
BÜRSTENKOPFBÜRSTE").
2
3
7
6
9
9
14. Überprüfen Sie, ob der Saugschlauch (11) richtig mit der Muffe im Saugfußgestell verbunden ist,
andernfalls stellen Sie die Verbindung her (Abb. 10).
15. Überprüfen Sie, ob der Saugmotorfilter (12) richtig angeschlossen und sauber ist (Abb. 11),
andernfalls reinigen Sie ihn (siehe Absatz
16. Überprüfen Sie, ob die Filterwanne (13) richtig angeschlossen und sauber ist (Abb. 12),
andernfalls reinigen Sie ihn (siehe Absatz
17. Überprüfen Sie, ob der Deckel des Schmutzwassertanks richtig geschlossen ist, wenn nicht,
schließen Sie ihn.
11
12
10
Für die Inbetriebnahme sind folgende Arbeiten durchzuführen:
1.
Führen Sie alle Überprüfungen durch, die im Kapitel
ARBEITSEINSATZ" angeführt sind.
2.
Begeben Sie sich auf den Fahrersitz hinter der Maschine.
3.
Stellen Sie den Hauptschalter (1) auf „I", drehen Sie dazu den Schlüssel um eine Vierteldrehung
in Pfeilrichtung (Abb. 1).
4.
Beim Einschalten erscheinen am Display hintereinander Masken, in der Abb. 2 sehen Sie die
Maske mit den Programmierungseigenschaften der Maschine.
HINWEIS: Im oberen Teil der Maske wird der programmierte Batterietyp für die
Batteriekontrollkarte (1) (Abb. 2) angezeigt.
Im mittleren Teil der Maske wird in der oberen Zeile der Gesamtstundenzähler der Maschine
(2) und in der unteren Zeile der Teilstundenzähler der Maschine (3) (Abb. 2) angezeigt.
Im unteren Teil der Maske werden die SW-Versionen der (4) und des Displays (5) (Abb. 2)
angezeigt.
HINWEIS: Nachstehend werden die durchzuführenden Phasen für einen Schrubbvorgang mit
Trocknen erläutert.
5.
Senken Sie das Bürstenkopfgestell ab, drücken Sie die an der Bedientafel vorhandene Taste
„BÜRSTENKOPFSTEUERUNG" (6) (Abb. 3).
HINWEIS: Sobald die Taste (6) an der Bedientafel gedrückt wurde, leuchtet die grüne LED (7)
„BÜRSTENKOPFGESTELL ARBEITSPOSITION" (Abb. 3) auf.
2
3
1
1
6.
Senken Sie das Saugfußgestell ab, drehen Sie dazu den Saugfuß-Steuerhebel (8) in Richtung
des in der (Abb. 4) dargestellten Pfeils, der Hebel befindet sich im hinteren Teil der Maschine.
3
7.
Durch Drücken des Totmannhebels (9) setzt sich die Maschine in Bewegung, der Hebel befindet
sich unter dem Lenker (Abb. 5).
HINWEIS: Erst nachdem der Totmannhebel gedrückt wurde, beginnt sich das
Bürstenkopfgestell in die Arbeitsstellung abzusenken.
HINWEIS: Erst wenn sich das Bürstenkopfgestell in die Arbeitsstellung abgesenkt hat, beginnt
der entsprechende Getriebemotor zu arbeiten und das Magnetventil gibt Reinigungslösung ab.
8.
Prüfen Sie auf den ersten Fahrmetern, ob die Reinigungslösung, die austritt, für den
Arbeitseinsatz geeignet ist, andernfalls muss sie richtig eingestellt werden (siehe Absatz
„EINSTELLUNG DER
REINIGUNGSLÖSUNG").
9
8
4
Die Maschine beginnt nun mit voller Leistung zu arbeiten, bis die Reinigungslösung aufgebraucht ist
oder die Batterien leer sind.
Auf den ersten Betriebsmetern überprüfen, ob die Lösungsmenge ausreichend ist und ob der
Saugfuß perfekt trocknet.
HINWEIS: Wird während des Wischens mit Trocknen der Totmannhebel losgelassen, kommen
der Bürstenmotor und das Magnetventil zum Stillstand,nach einigen Sekunden hebt sich der
Bürstenkopf vom Boden,um sich in die Ruhestellung zu begeben. Der Saugmotor setzt seine
Arbeit solange fort, bis der Steuerhebel des Saugfußes gedreht wird, um ihn in die
Ruhestellung zu bringen.
HINWEIS: Wenn das Saugfußgestell während des Schrubbens mit Trocknen hochfährt, setzt
der Saugmotor eine gewisse Zeit seine Arbeit mit Höchstgeschwindigkeit fort und schaltet sich
dann ab, dadurch wird bewirkt, dass die gesamte im Saugschlauch vorhandene Flüssigkeit
eingesaugt wird.
HINWEIS: Es empfiehlt sich bei jedem Auffüllen des Reinigungsmitteltanks den
Schmutzwassertank über den entsprechenden Ablaufschlauch zu entleeren.
10
18
„REINIGUNG DES
SCHMUTZWASSERTANKS").
„REINIGUNG DES
SCHMUTZWASSERTANKS").
13
11
12
INBETRIEBNAHME
„VORBEREITUNG AUF DEN
7
6
2
3
4
5
5
