ACHTUNG: Prüfen Sie, ob der Netzstecker des Batterieladegeräts aus der Steckdose
gezogen wurde.
10. Tauschen Sie das verbrauchte Pad gegen das neue aus. Führen Sie bei hochgestelltem
Bürstenkopf das Scheuerpad in den Sitz unter dem Bürstenkopf ein, drücken Sie es dazu bis
daran einrastet (Abb. 9).
7
8
9
7
8
11. Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks befindet,
und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
12. Schließen Sie den Verbinder der Elektroanlage (8) an den Batterieverbinder (9) (Abb. 8) an.
ACHTUNG: Dieser Vorgang muss durch qualifiziertes Personal durchgeführt werden.
13. Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks befindet, und
drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.

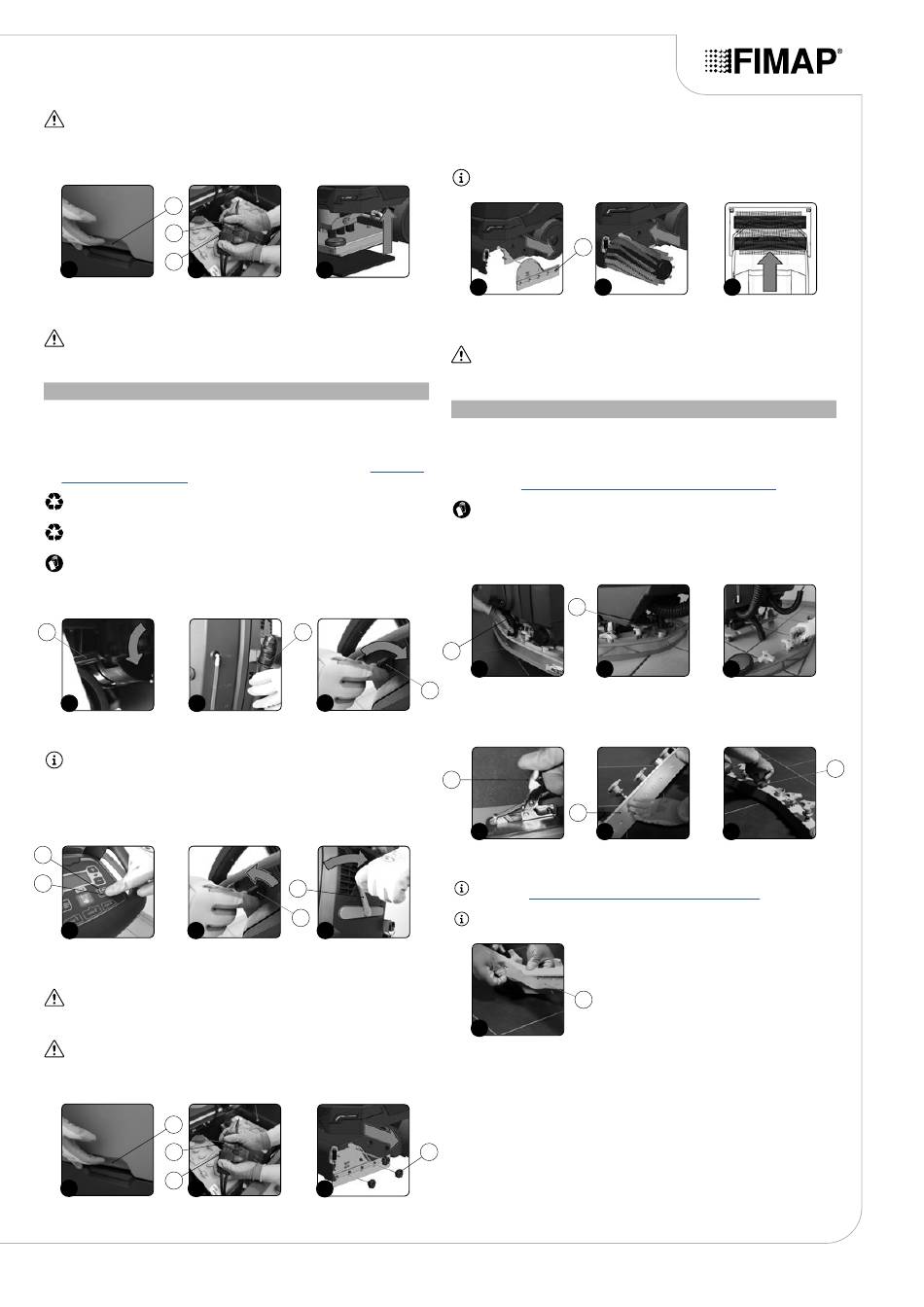

AUSTAUSCH DER ZYLINDERBÜRSTEN (50BTS-AUSFÜHRUNGEN)
Die Unversehrtheit der Bürste garantiert eine bessere Sauberkeit des Bodens und eine längere
Nutzungsdauer des Bürstenkopfgetriebes. Zum Auswechseln der Bürste gehen Sie wie folgt vor:
1.
Prüfen Sie, ob die Elektrobremse eingelegt ist, drehen Sie den Hebel (1) gegen den
Uhrzeigersinn. Der Hebel befindet sich im hinteren Teil der Maschine (Abb. 1).
2.
Prüfen Sie, ob der Schmutzwassertank leer ist, andernfalls entleeren Sie ihn mit dem Schlauch
(2), der sich im linken hinteren Teil der Maschine befindet (Abb. 2) (siehe Absatz
DES
SCHMUTZWASSERTANKS").
ACHTUNG: Die Entleerung des Tanks muss an dem für den Schmutzwasserablass
vorgesehenen Ort durchgeführt werden.
ACHTUNG: Der für diesen Vorgang vorgesehene Ort muss den geltenden
Umweltschutzbestimmungen entsprechen.
VORSICHT: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer
Schutzhandschuhe getragen werden.
3.
Schalten Sie die Maschine ein, stellen Sie den Hauptschalter (3) auf „I", drehen Sie dazu den
Schlüssel um eine Vierteldrehung in Pfeilrichtung (Abb. 3).
1
1
2
4.
Heben Sie das Bürstenkopfgestell an, drücken Sie die an der Bedientafel vorhandene Taste
„BÜRSTENKOPFSTEUERUNG" (4) (Abb. 4).
HINWEIS: Sobald die Taste (4) an der Bedientafel gedrückt wurde, erlischt die grüne LED (5)
„BÜRSTENKOPFGESTELL ARBEITSPOSITION" (Abb. 4).
5.
Schalten Sie die Maschine aus, stellen Sie den Hauptschalter (3) auf „0", drehen Sie dazu den
Schlüssel um eine Vierteldrehung in Pfeilrichtung (Abb. 5). Ziehen Sie den Schlüssel von der
Bedientafel ab.
6.
Heben Sie das Saugfußgestell an, drehen Sie dazu den Saugfuß-Steuerhebel (6) in Richtung
des in der (Abb. 6) dargestellten Pfeils, der Hebel befindet sich im hinteren Teil der Maschine.
5
4
4
5
7.
Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks (Abb. 7)
befindet, und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
8.
Trennen Sie den Verbinder der Elektroanlage (8) vom Batterieverbinder (9) (Abb. 8).
ACHTUNG: Dieser Vorgang muss durch qualifiziertes Personal durchgeführt werden.
9.
Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks befindet,
und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
ACHTUNG: Prüfen Sie, ob der Netzstecker des Batterieladegeräts aus der Steckdose
gezogen wurde.
10. Entfernen Sie die Bürste bei hochgestelltem Bürstenkopf, drehen Sie dazu die Knäufe (10),
die das linke Seitengehäuse (11) (Abb. 9) arretieren, gegen den Uhrzeigersinn.
7
8
9
7
8
11. Entfernen Sie das linke Seitengehäuse (11) (Abb. 10).
12. Wechseln Sie die abgenutzte alte Bürste gegen die neue aus. Setzen Sie die Bürste in den
Tunnel ein (Abb. 11, achten Sie darauf, dass die Antriebswelle des Getriebemotors in den Schlitz
in der Bürste eindringt.
13. Wiederholen Sie die soeben beschriebenen Arbeiten an der rechten Seite.
9
14. Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks befindet,
und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
15. Schließen Sie den Verbinder der Elektroanlage (8) an den Batterieverbinder (9) (Abb. 8) an.
16. Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks befindet,
und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
ERSETZEN DER GUMMIS AM SAUGFUSSGESTELL
Die Unversehrtheit der Gummis des Saugfußgestells garantiert ein besseres Trocknen und Sauberkeit
des Bodens und außerdem eine längere Nutzungsdauer des Saugmotors. Für den Austausch der
Gummis des Saugfußgestells wie folgt vorgehen:
1. Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.
„ENTLEEREN
2. Führen Sie die Arbeitsschritte aus, um die Maschine in den Sicherheitszustand zu verbringen
(siehe Absatz
3. Ziehen Sie den Saugschlauch (1) aus dem im Saugfußgestell vorhandenen Saugstutzen (Abb. 1).
4. Schrauben Sie die auf der Vormontage des Saugfußgestells vorhandenen Knäufe (2) komplett aus
(Abb. 2).
5. Ziehen Sie das Saugfußgestell aus den Schlitzen im Saugfußanschluss (Abb. 3).
2
1
3
6. Entfernen Sie die hintere Gummileiste, haken Sie dazu den Feststeller (3) im hinteren Teil des
3
Saugfußes aus (Abb. 4).
7. Entfernen Sie den hinteren Gummi (4) vom Saugfußgestell (Abb. 5).
8. Schrauben Sie die auf der Vormontage des Saugfußgestells vorhandenen Knäufe (5) komplett aus
(Abb. 6).
3
9. Entfernen Sie den vorderen Gummi (7) vom Saugfußgestell (Abb. 7).
10. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
6
3
6
10
9
29
HINWEIS: Die Bürsten sind richtig montiert, wenn sie von oben in Fahrtrichtung betrachtet ein
X bilden (Abb. 12).
11
10
11
ACHTUNG: Dieser Vorgang muss durch qualifiziertes Personal durchgeführt werden.
„VERBRINGEN DER MASCHINE IN DEN
VORSICHT: Diese Arbeiten dürfen nur mit Handschuhen durchgeführt werden, um sich vor
einer möglichen Berührung mit Kanten oder scharfen Metallgegenständen zu schützen.
2
1
2
4
4
5
HINWEIS: Vor dem Gebrauch der Maschine daran denken das Saugfußgestell einzustellen,
siehe
Absatz"EINSTELLUNG DER GUMMIS DES
HINWEIS: Für ein korrektes Trocknen des Bodens empfiehlt es sich, beide Gummis des
Saugfußgestells zu ersetzen.
6
7
12
SICHERHEITSZUSTAND").
