HINWEIS: Lesen Sie aufmerksam die Bedienungs- und Wartungsanleitung des
Batterieladegeräts, das zum Aufladen der Batterie verwendet wird.
4.
Begeben Sie sich in den hinteren Teil der Maschine und entfernen Sie den Steckdosendeckel (2)
des Batterieladegeräts (Abb. 2).
5.
Schließen Sie den Netzkabelverbinder des Batterieladegerätes (3) an die im Batterieladegerät
integrierte Steckdose (4) Abb. 3) an.
VORSICHT: Prüfen Sie vor dem Anschließen der Batterien an das Batterieladegerät, ob es für
die verwendeten Batterien geeignet ist.
1
2
1
2
HINWEIS: Vor dem Einsetzen des Verbinders (3) in die Steckdose (4) prüfen, ob sich
Kondenswasser gebildet hat oder andere Flüssigkeitsarten vorhanden sind.
HINWEIS: Das Netzkabel des Batterieladegeräts befindet sich in einem Plastikumschlag, der
dieser Bedienungsanleitung beigefügt ist.
6.
Verbinden Sie den Netzkabelverbinder des Batterieladegerätes mit der Netzsteckdose.
VORSICHT: Der Schmutzwassertank muss während der gesamten Dauer des
Batterieaufladezyklusses offen sein, damit Gasausdünstungen austreten können.
HINWEIS: Prüfen Sie, ob die Stromnetzeigenschaften jenen des Batterieladegeräts
entsprechen, bevor Sie das Batterieladegerät an die Steckdose anschließen. Lesen Sie die
Bedienungs- und Wartungsanleitung des Batterieladegeräts, sie befindet sich in einem
Plastikumschlag, der dieser Bedienungsanleitung beigefügt ist.
7.
Trennen Sie nach dem vollständigen Ladevorgang den Netzkabelstecker des Batterieladegerätes
von der Netzsteckdose.
8.
Trennen Sie den Verbinder des Netzkabels des Batterieladegerätes von der im Batterieladegerät
integrierten Steckdose.
9.
Montieren Sie wieder die Abdeckkappe (2) der Steckdose des Batterieladegerätes.
10. Umfassen Sie den Griff (1), der sich im rechten Seitenteil des Schmutzwassertanks befindet,
und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.

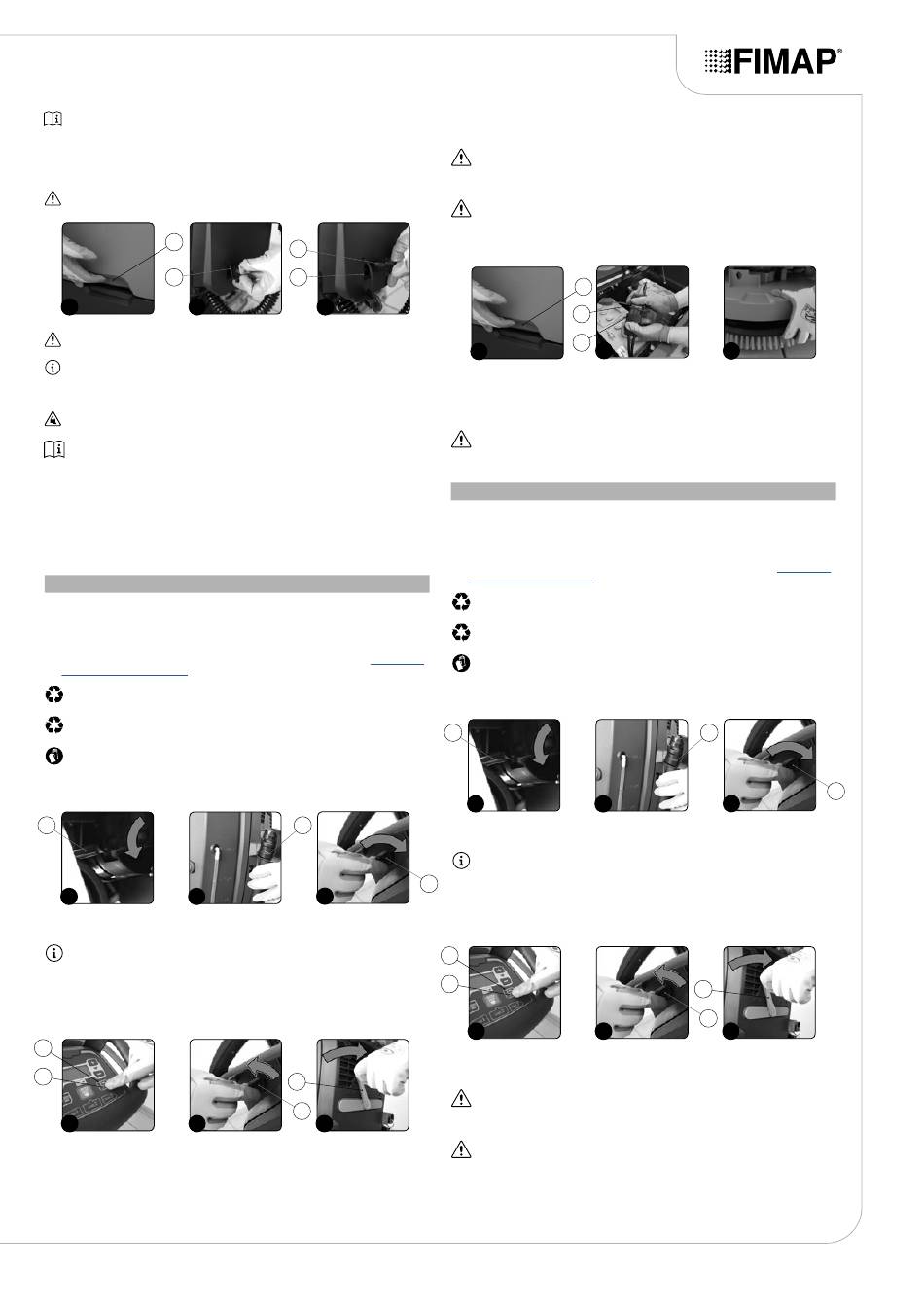

BÜRSTENMONTAGE (50BT-AUSFÜHRUNGEN)
Aus Verpackungsgründen wird die Bürste getrennt von der Maschine geliefert, für die Montage am
Bürstenkopfgestell gehen Sie wie folgt vor:
1.
Prüfen Sie, ob die Elektrobremse eingelegt ist, drehen Sie den Hebel (1) gegen den
Uhrzeigersinn. Der Hebel befindet sich im hinteren Teil der Maschine (Abb. 1).
2.
Prüfen Sie, ob der Schmutzwassertank leer ist, andernfalls entleeren Sie ihn mit dem Schlauch
(2), der sich im linken hinteren Teil der Maschine befindet (Abb. 2) (siehe Absatz
DES
SCHMUTZWASSERTANKS").
ACHTUNG: Die Entleerung des Tanks muss an dem für den Schmutzwasserablass
vorgesehenen Ort durchgeführt werden.
ACHTUNG: Der für diesen Vorgang vorgesehene Ort muss den geltenden
Umweltschutzbestimmungen entsprechen.
VORSICHT: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer
Schutzhandschuhe getragen werden.
3.
Schalten Sie die Maschine ein, stellen Sie den Hauptschalter (3) auf „I", drehen Sie dazu den
Schlüssel um eine Vierteldrehung in Pfeilrichtung (Abb. 3).
1
1
2
4.
Heben Sie das Bürstenkopfgestell an, drücken Sie die an der Bedientafel vorhandene Taste
„BÜRSTENKOPFSTEUERUNG" (4) (Abb. 4).
HINWEIS: Sobald die Taste (4) an der Bedientafel gedrückt wurde, erlischt die grüne LED (5)
„BÜRSTENKOPFGESTELL ARBEITSPOSITION" (Abb. 4).
5.
Schalten Sie die Maschine aus, stellen Sie den Hauptschalter (3) auf „0", drehen Sie dazu den
Schlüssel um eine Vierteldrehung in Pfeilrichtung (Abb. 5). Ziehen Sie den Schlüssel von der
Bedientafel ab.
6.
Heben Sie das Saugfußgestell an, drehen Sie dazu den Saugfuß-Steuerhebel (6) in Richtung
des in der (Abb. 6) dargestellten Pfeils, der Hebel befindet sich im hinteren Teil der Maschine.
5
4
4
5
7.
Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks (Abb. 7)
befindet, und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
8.
Trennen Sie den Verbinder der Elektroanlage (8) vom Batterieverbinder (9) (Abb. 8).
9.
Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks befindet,
und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
10. Setzen Sie bei hochgestelltem Bürstenkopf die Bürste in den Sitz des Tellers unter dem Bürstenkopf
3
ein und drehen Sie sie, bis die drei Knöpfe in den Nischen des Tellers einrasten (Abb. 9).
4
3
11. Drehen Sie die Bürsten schrittweise, so dass der Knopf zur Befestigungsfeder gedrückt wird,
um arretiert zu werden.
12. Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks befindet, und
drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
13. Schließen Sie den Verbinder der Elektroanlage (8) an den Batterieverbinder (9) (Abb. 8) an.
14. Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks befindet,
und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
BÜRSTENMONTAGE (60BT-AUSFÜHRUNGEN)
Für die Montage der Bürste, die aus Verpackungsgründen separat von der Maschine geliefert wird,
am Bürstenkopf gehen Sie wie folgt vor:
1.
Prüfen Sie, ob die Elektrobremse eingelegt ist, drehen Sie den Hebel (1) gegen den
Uhrzeigersinn. Der Hebel befindet sich im hinteren Teil der Maschine (Abb. 1).
2.
Prüfen Sie, ob der Schmutzwassertank leer ist, andernfalls entleeren Sie ihn mit dem Schlauch
(2), der sich im linken hinteren Teil der Maschine befindet (Abb. 2) (siehe Absatz
DES
„ENTLEEREN
3.
Schalten Sie die Maschine ein, stellen Sie den Hauptschalter (3) auf „I", drehen Sie dazu den
Schlüssel um eine Vierteldrehung in Pfeilrichtung (Abb. 3).
1
2
4.
Heben Sie das Bürstenkopfgestell an, drücken Sie die an der Bedientafel vorhandene Taste
„BÜRSTENKOPFSTEUERUNG" (4) (Abb. 4).
3
5.
Schalten Sie die Maschine aus, stellen Sie den Hauptschalter (3) auf „0", drehen Sie dazu den
3
Schlüssel um eine Vierteldrehung in Pfeilrichtung (Abb. 5). Ziehen Sie den Schlüssel von der
Bedientafel ab.
6.
Heben Sie das Saugfußgestell an, drehen Sie dazu den Saugfuß-Steuerhebel (6) in Richtung
des in der (Abb. 6) dargestellten Pfeils, der Hebel befindet sich im hinteren Teil der Maschine.
5
4
7.
Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks (Abb. 7)
befindet, und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
8.
Trennen Sie den Verbinder der Elektroanlage (8) vom Batterieverbinder (9) (Abb. 8).
6
3
9.
Umfassen Sie den Griff (7), der sich im rechten Seitenteil des Schmutzwassertanks befindet,
6
und drehen Sie den Tank, bis er in der „Wartungsstellung" einrastet.
10. Drücken Sie bei hochgestelltem Bürstenkopf den Tellerfeststeller des Bürstenhalters (10)
und drehen Sie gleichzeitig die Bürste in die in der Abbildung gezeigten Richtung (Abb. 9).
15
ACHTUNG: Dieser Vorgang muss durch qualifiziertes Personal durchgeführt werden.
ACHTUNG: Prüfen Sie, ob der Netzstecker des Batterieladegeräts aus der Steckdose
gezogen wurde.
7
8
9
8
7
ACHTUNG: Dieser Vorgang muss durch qualifiziertes Personal durchgeführt werden.
SCHMUTZWASSERTANKS").
ACHTUNG: Die Entleerung des Tanks muss an dem für den Schmutzwasserablass
vorgesehenen Ort durchgeführt werden.
ACHTUNG: Der für diesen Vorgang vorgesehene Ort muss den geltenden
Umweltschutzbestimmungen entsprechen.
VORSICHT: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer
Schutzhandschuhe getragen werden.
1
2
HINWEIS: Sobald die Taste (4) an der Bedientafel gedrückt wurde, erlischt die grüne LED (5)
„BÜRSTENKOPFGESTELL ARBEITSPOSITION" (Abb. 4).
4
5
ACHTUNG: Dieser Vorgang muss durch qualifiziertes Personal durchgeführt werden.
ACHTUNG: Prüfen Sie, ob der Netzstecker des Batterieladegeräts aus der Steckdose
gezogen wurde.
9
„ENTLEEREN
2
3
3
6
3
6
