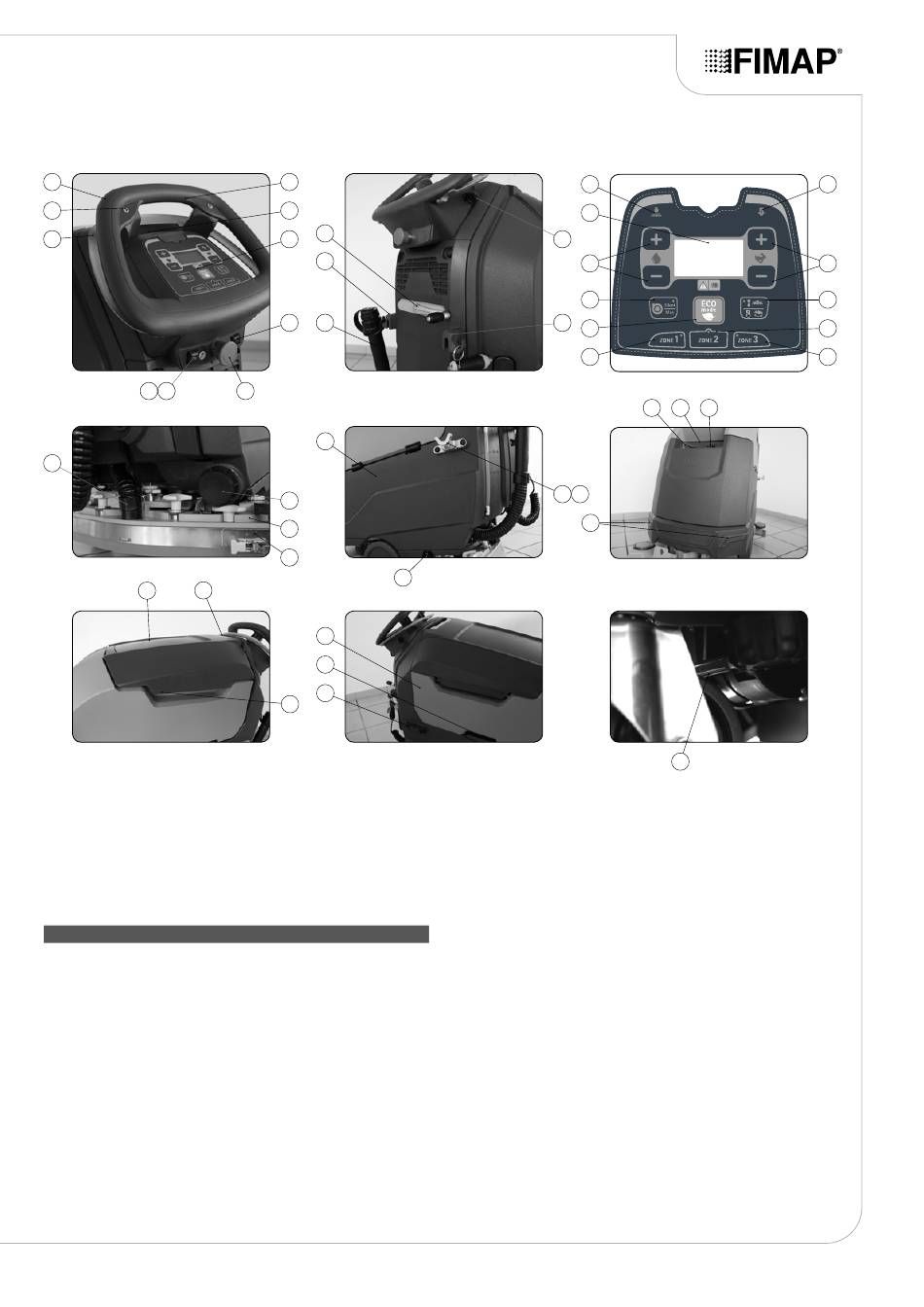

HAUPTBESTANDTEILE DER MASCHINE
Die Hauptbestandteile der Maschine sind:
1.
Lenker.
2.
Totmannhebel.
3.
Bedienfeld.
4.
Steuertaste für Rückwärtsgang.
5.
Steuertaste Extradruck Bürstenkopf.
6.
Rückwärtsgang-Aktivierungs-LED.
7.
Aktivierungs-Led Extradruck Bürstenkopf.
8.
Kontrolldisplay.
9.
Tasten für die Einstellung der Reinigungslösung.
10.
Tasten für die Einstellung der Bewegungsgeschwindigkeit.
11.
Steuertaste FNC-"FIMAP NOISE CANCELLING".
12.
Steuertaste „ECO MODE".
13.
Steuertaste Bürstenkopf / Bürstenentriegelung.
14.
Programmaktivierungstaste „ZONE 1".
15.
Programmaktivierungstaste „ZONE 2".
16.
Programmaktivierungstaste „ZONE 3".
17.
Abdeckung SOS-Taste FFM „FIMAP FLEET MANAGEMENT" (optional).
18.
SOS-Taste FFM „FIMAP FLEET MANAGEMENT" (optional).
19.
Hauptschlüsselschalter.
20.
Not-Aus-Taste.
21.
Steuerschalter Sprühpistole (optional).
22.
Steuerschalter Sauglanze (optional).
23.
Steuerschalter FSS „FIMAP SOLUTION SAVER" (optional).
24.
Steuerhebel für Saugfußgestell.
4
18
24
3
25
23
26
20
40
30
32
31
34
44
45
36
46
7
8
19
9
11
27
12
14
35 37
38
25.
Stützhaken Ablassschlauch Schmutzwassertank.
26.
Ablassschlauch Schmutzwassertank.
27.
Stützhaken Sprühpistole.
28.
Füllstandanzeiger Reinigungslösungstank.
29.
Ladegerät an Bord.
30.
Ablassstopfen des Reinigungslösungstanks.
31.
Saugfußgestell.
32.
Saugfußgestellhalterung.
33.
Saugschlauch.
34.
Hahn für Durchflusseinstellung der Wasseranlage.
35.
Halterung für Saugzubehör (optional).
36.
Bürstenhalterung.
37.
Saugfußgestellhalterung (optional).
38.
Vordere Arbeitsscheinwerfer (optional).
39.
Bürstenkopfgestell.
40.
Reinigungslösungstank.
41.
Füll-/Dosierstutzen für Reinigungslösungstank.
42.
Füllschauchverschluss für Reinigungslösungstank.
43.
Abdeckstopfen Schnellanschluss-Kit FFF „FIMAP FAST FILL" (optional).
44.
Schmutzwassertank.
45.
Hebegriff für Schmutzwassertank.
46.
Hebegriff für Schmutzwassertankdeckel.
47.
Lenker für Klappe des Zubehörfachs.
48.
Klappe des Zubehörfachs.
49.
Reinigungslösungsfilter.
50.
Steuerhebel für Elektrobremse.
3
3s.
42
43
41
50
6
10
13
15
16
