6.6 Druckbegrenzungsventil montieren
Jedes Pumpenelement ist mit einem für den projektierten ma-
ximal zulässigen Betriebsdruck der Zentralschmieranlage geeig-
neten Druckbegrenzungsventil abzusichern.
HINWEIS
Für die Behältervarianten 2L XNFL sowie für alle 4L und 8L
Behälter muss der Adapter 226-14105-5 (siehe Kapitel
Ersatzteile) zwischen das Pumpenelement und dem Druck-
begrenzungsventil eingeschraubt und mit einer mittelharten
Schraubensicherung gesichert werden.
Gehen Sie zur Montage folgendermaßen vor:

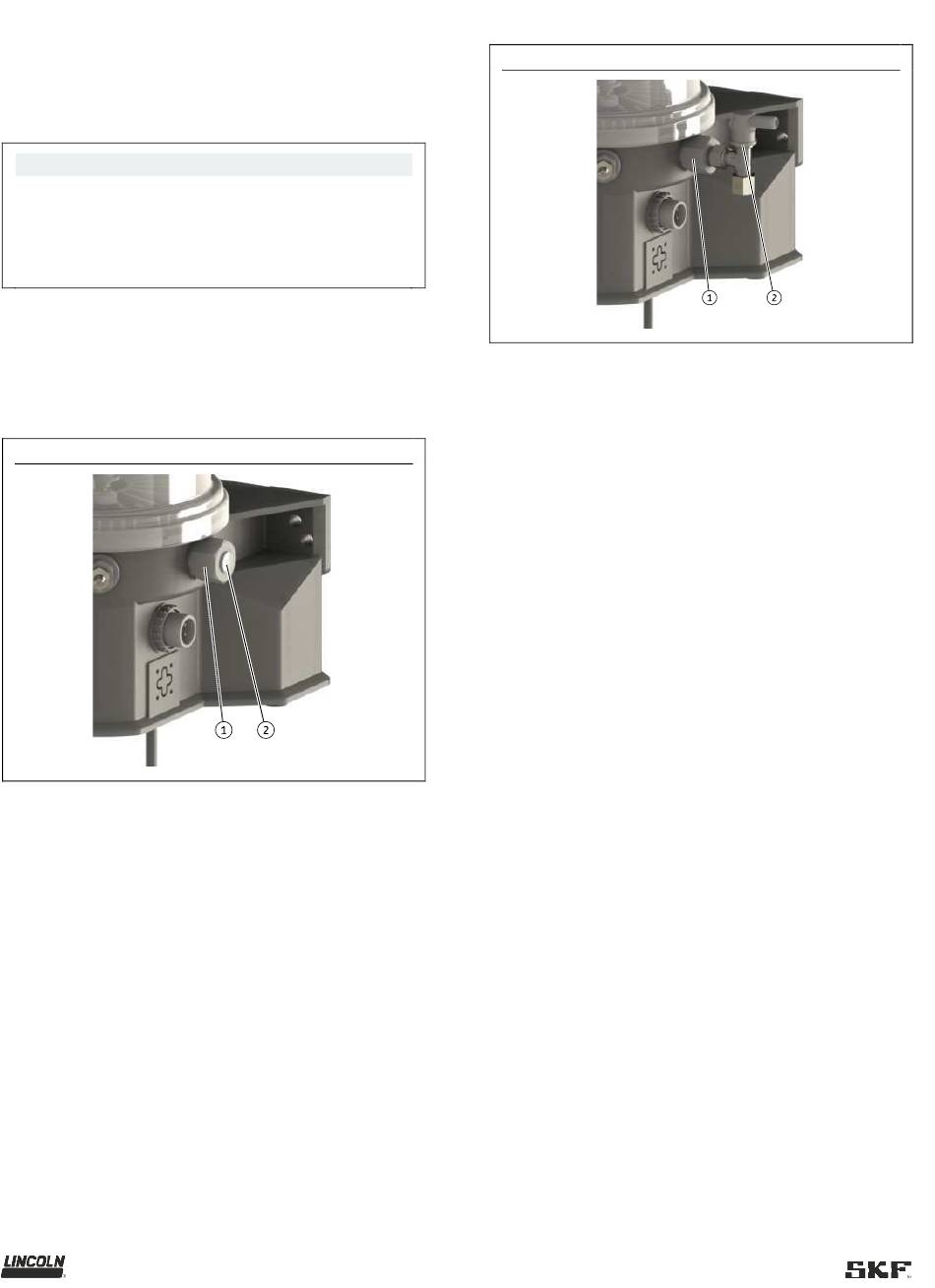

1. Verschlussstopfen (Abb. 30/2) aus dem Pumpenelement
(Abb. 30/1) entfernen
2. Druckbegrenzungsventil (Abb. 31/2) in Pumpenelement
(Abb. 31/1) einschrauben
3. Vorgang für jedes Pumpenelement wiederholen
Verschlussstopfen entfernen
Druckbegrenzungsventil montieren
Anziehmomente
• Druckbegrenzungsventils im Pumpenelement:
6 Nm - 0,5 Nm [4.43 ft.lb. ± 0.07 ft.lb.]
Abb. 30
• Adapter im Pumpenelement:
8 Nm - 0,5 Nm [5.9 ft.lb. ± 0.07 ft.lb.]
Weitere Informationen finden Sie im Kapitel Technische Daten
auf Seite 16.
