15. Anhang
Kabelfarben gemäß IEC 60757
Abkürzung
Farbe
BK
Schwarz
BN
Braun
BU
Blau
GNYE
Grün/Gelb
Nicht alle Kabelfarben müssen in den Anschlussplänen verwendet werden.
15.1.1 Anschlussplan Voll- und Leermeldung am Behälterdeckel
HINWEIS
Der Anschluss Voll-/Leermeldung am Pumpengehäuse erfolgt über eine Kabelverschraubung PG9

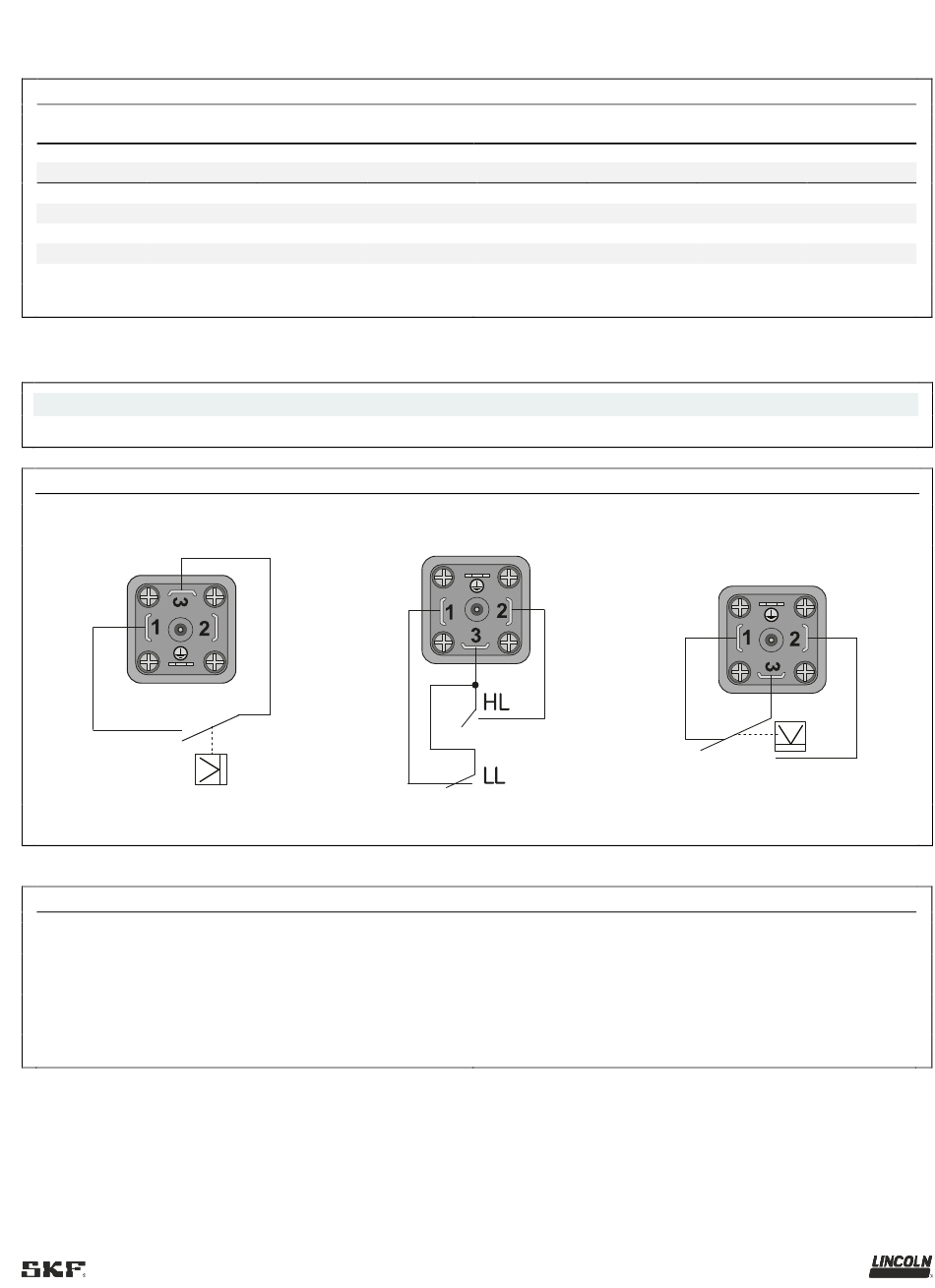

Anschlussschaltbild (Schmierfett)
Magnetschalter Leermeldung
Darstellung in unbestätigtem Zustand, HL = Vollmeldung, LL = Leermeldung
Anschlussplan der Signalleitung mit Würfelstecker am Behälterdeckel
Elektrische Daten
Magnetschalter Leermeldung
Max. Schaltleistung
60 VA
Max. Schaltspannung 30 V DC
Max. Schaltstrom
700 mA
Abkürzung
Farbe
GN
Grün
YE
Gelb
RD
Rot
RD/WH
Rot/Weiß
Anschlussschaltbild (Schmierfett)
Magnetschalter Voll- und Leermeldung
Magnetschalter Voll- und Leer-
meldung
60 VA
30 V DC
700 mA
53
Abkürzung
Farbe
WH
Weiß
OG
Orange
VT
Violet
GD
Gold
Schwimmermagnetschalter Leermeldung
Tabelle 24
Abkürzung
Farbe
PK
Rosa
TQ
Türkis
GY
Grau
SR
Silber
Anschlussschaltbild (Schmieröl)
Tabelle 25
Schwimmermagnetschalter Leer-
meldung
60 VA
230 V
1 A
Abb. 40
