SKF P203 Serviceanleitung
  1. Anleitungen
  2. Marken
  3. SKF Anleitungen
  4. Pumpen
  5. Lincoln P203
  6. Serviceanleitung

SKF P203 Serviceanleitung

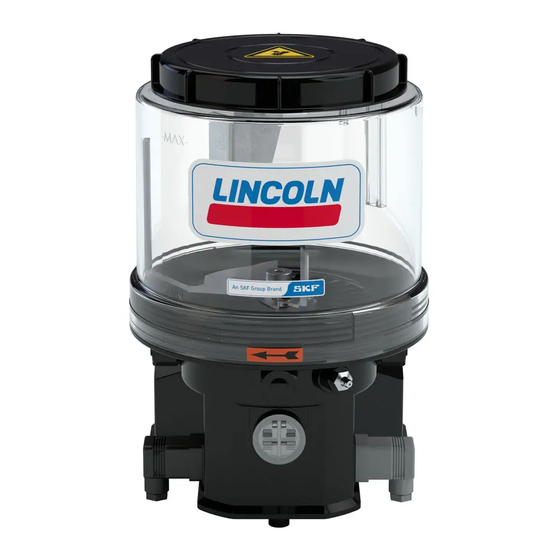

Schmierstoffpumpe für mehrleitungssysteme
Vorschau ausblenden Andere Handbücher für P203:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Schmierstoffpumpe P203
für Mehrleitungssysteme
LINCOLN
951-151-001-DE
Version 02
14.09.2018
LINCOLN
LINCOLN
LINCOLN
Serviceanleitung
LINCOLN
www.treboux.ch
DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SKF P203

Inhaltszusammenfassung für SKF P203

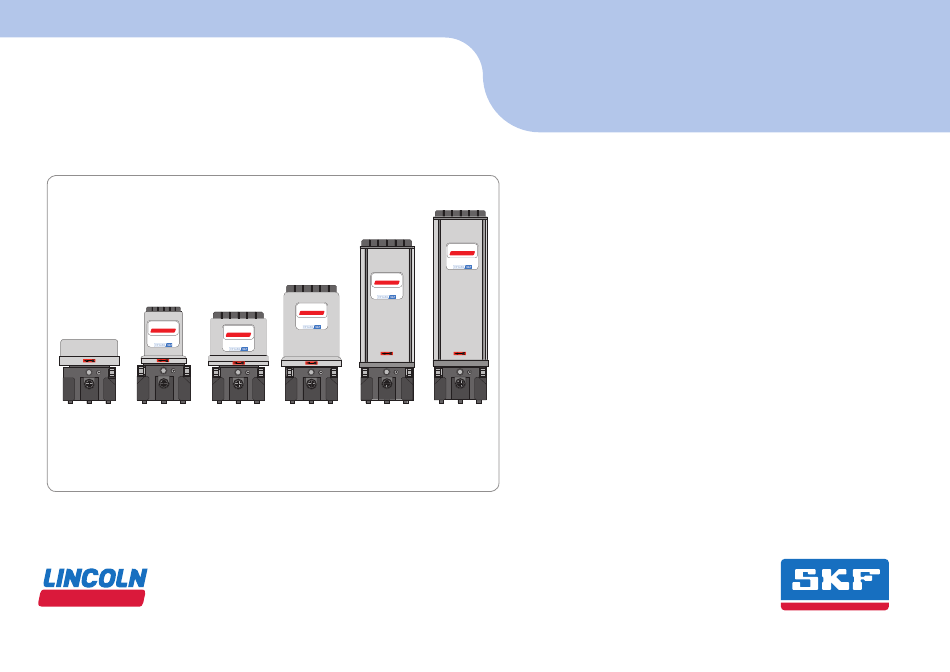

  • Seite 1 Serviceanleitung Schmierstoffpumpe P203 für Mehrleitungssysteme LINCOLN LINCOLN LINCOLN LINCOLN LINCOLN 951-151-001-DE Version 02 14.09.2018 www.treboux.ch...
