6.4 Gewindestangen montieren
Die Länge der vier Gewindestangen muss
gleich sein.
• Gewindestangen (7) mit kurzem Gewin-
deteil in Luftmotor eindrehen ( Anzieh-
momente siehe Kapitel 4.7).
• Vorgang an allen Gewindestangen
wiederholen.

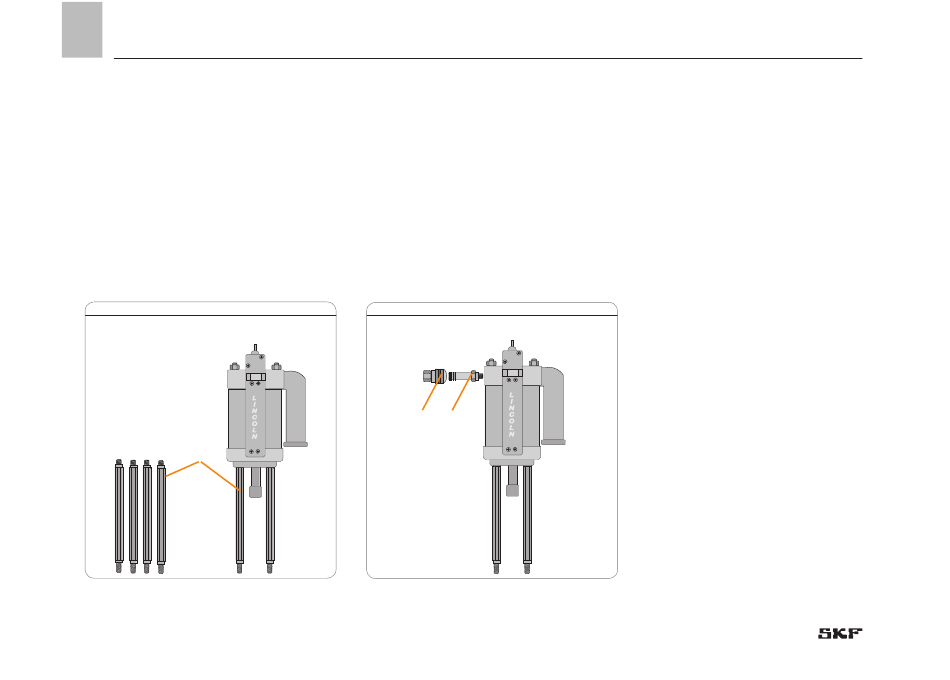

Gewindestangen montieren Abb. 06
7
28
6.5 Luftschnellkupplung montieren
Beim Festziehen darauf achten, dass das
Gewinde des Stecknippels (7.1) konisch ist.
• Stecknippel (7.1) in die Gewindeöffnung
(3/4" NPTF) des Luftmotors eindrehen.
• Kupplung (7.2) auf Stecknippel
montieren.
Luftschnellkupplung montieren Abb. 07
L
I
N
7.2
C
O
L
N
L
I
N
7.1
C
O
L
N
