6.3.3 Montagebohrungen für 15l, 20l und
25l XBD Behälter
HINWEIS
Die Montage erfolgt an den 2 Befestigungspunkten unten
am Pumpengehäuse und mit 1 Halteblech (XBD 15l) bzw.
mit 2 Halteblechen (XBD 20l und 25l) im Aluminiumprofil
der Pumpe. Die Montagebleche sind der Pumpe lose beige-
legt und müssen durch den Kunden montiert werden.
Montage der Haltebleche:
Die Montage der Haltebleche (Z) im Aluminiumprofil der Pumpe
erfolgt mit den im Lieferumfang der Pumpe enthaltenen Befes-
tigungsmaterial.
Je Halteblech:
• 4 x Sechskantschrauben M8x12 (8.8) A4 DIN EN ISO 4017
• 4 x Nutensteine M8 A2 10M mit Federblech DIN 508
• 4 x Scheibe A4 8 200 HV
Die Schraubensicherung erfolgt mit Loctite 274 oder vergleich-
bar.
Anziehmoment: 15 Nm ± 1,5 Nm
[11.1 ft.lb. ± 1.1 ft.lb.]
Montage der Pumpe:
Die Montage der Pumpe an die übergeordnete Maschine erfolgt
mit kundenseitig beizustellendem Befestigungsmaterial.
Je Bohrung:
• Schraube M8 (8.8),
• Sechskantmutter M8 (8.8)
• Scheiben 8 200 HV
Durchmesser der Bohrungen:
∅ 9 mm [0.35 in.]
Anziehmoment: 18 Nm ± 1,0 Nm
[13.27 ft.lb. ± 0.75 ft.lb.]
Montagebohrungen
Behältergröße
A
15l
555
20l
737
25l
920
Tabelle 19
<Co ntent>
B
C
Einheit
---
---
mm
367
370
mm
455
465
mm

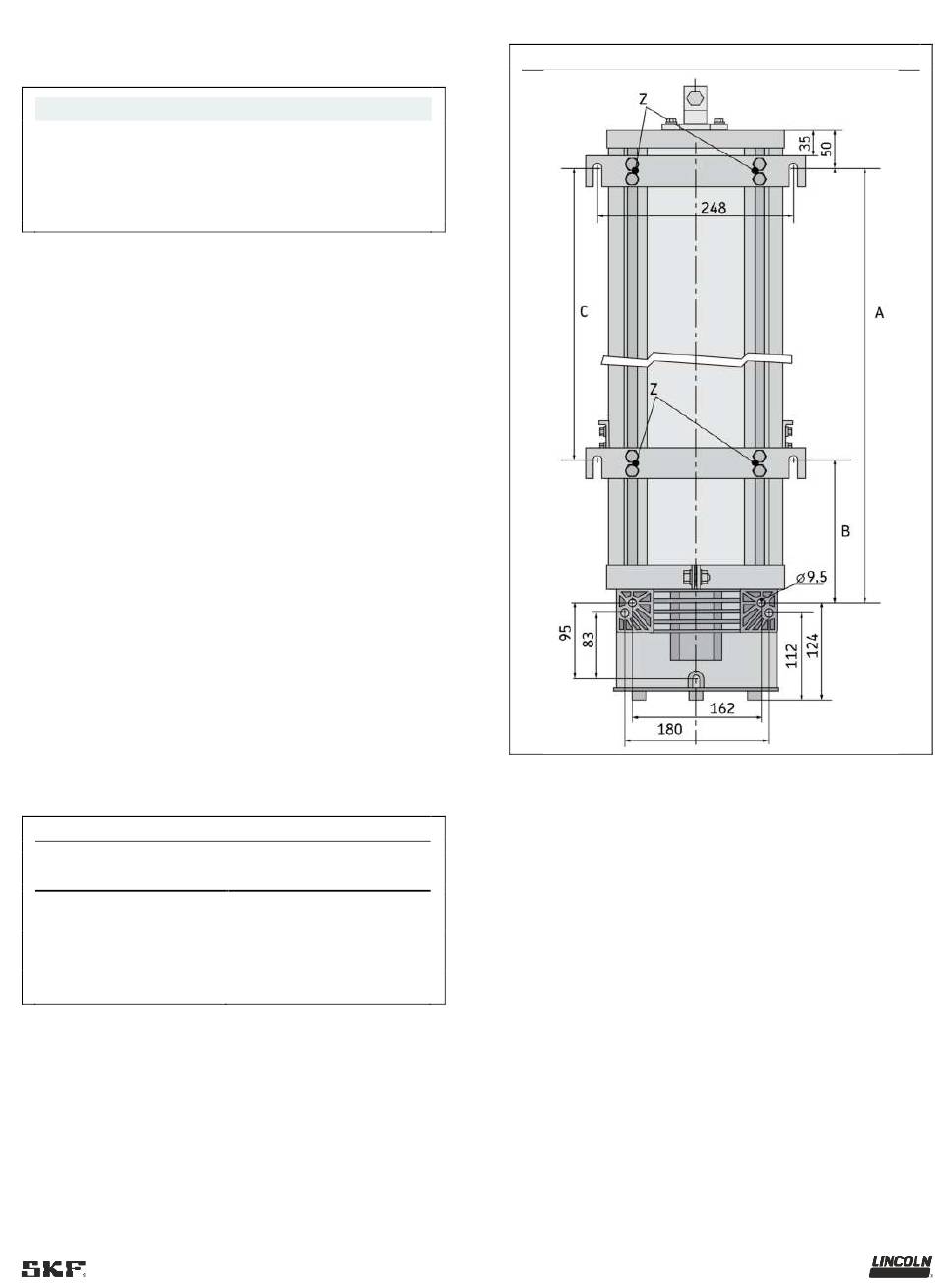

Montagebohrungen für 15l, 20l und 25l XBD Behälter
