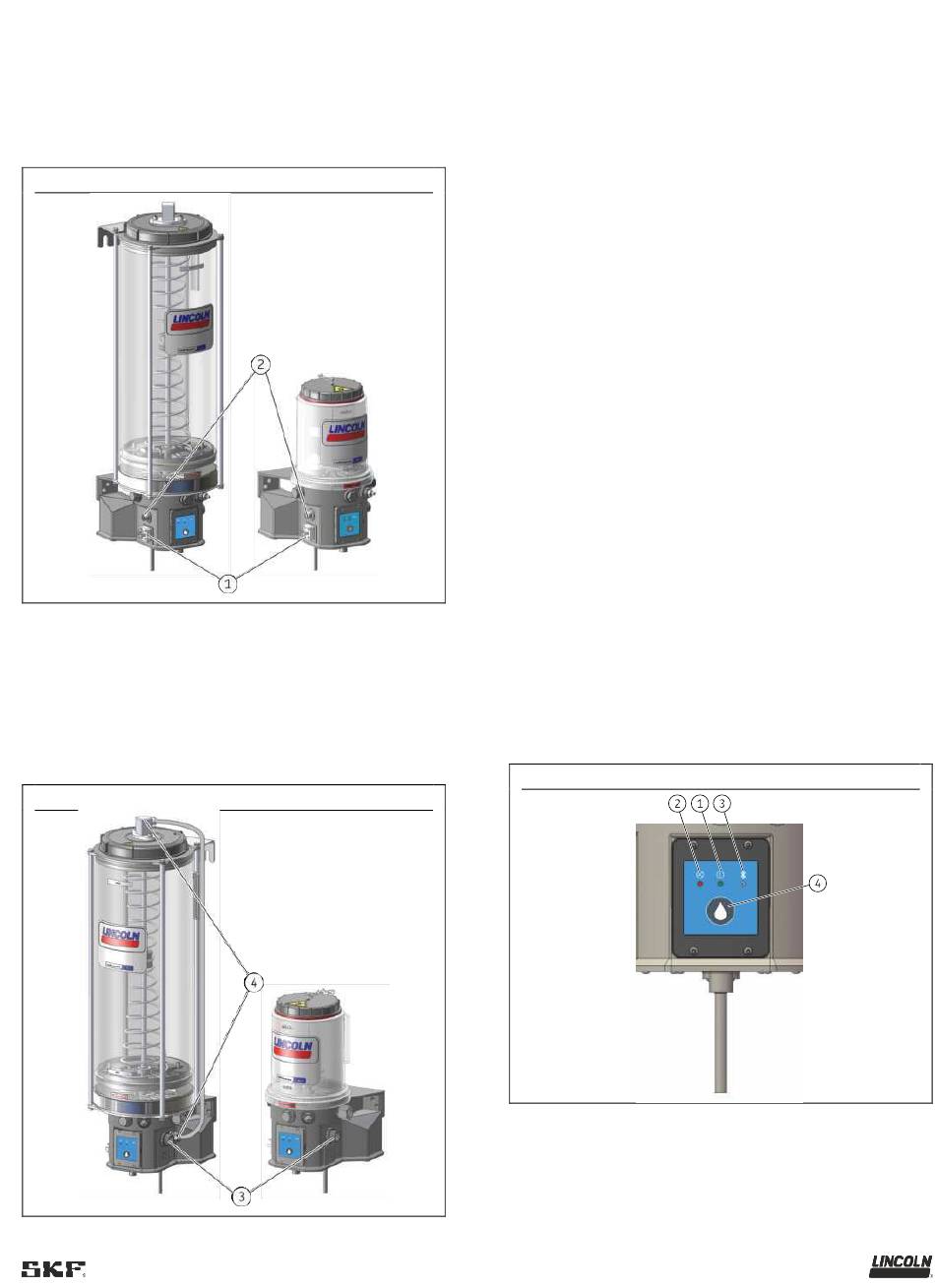

3.1.1.1 Elektrische Anschlüsse
Linke Seite:
• Würfelstecker (Abb. 7/1) dient zum Anschluss der Span-
nungsversorgung
• M12-Stecker D-codiert (Abb. 7/2) dient zum Anschluss der
LAN- Verbindung
Elektrische Anschlüsse links
Rechte Seite:
• Bajonettstecker 4/3-polig oder 7/5-polig (Abb. 4/1)
dient zum Anschluss eines Kolbendetektors (4/3-polig) bzw.
zum Anschluss von 2 Kolbendetektoren (7/5-polig).
Kabelverschraubung PG 9 (Abb. 4/2)
•
dient zum Anschluss der Leermeldung bei Pumpen mit Folge-
platte
Elektrische Anschlüsse rechts
3.1.1.2 Multifunktionstaste (Abb. 9/1)
Auslösen einer Zusatzschmierung (Abb. 9/4)
Durch kurzes Drücken der Multifunktionstaste innerhalb der
Pausenzeit wird eine Zusatzschmierung ausgelöst.
Die Pumpe läuft solange, bis ein Verteilerumlauf abgeschlossen
ist, anschließend geht die Pumpe wieder in die Pausenzeit.
Abb. 7
Reset einer Warnung/Fehlermeldung (Abb. 9/4)
Liegt eine Warnung (z.B. Vorleermeldung Behälter) oder eine
Fehlermeldung (Behälter leer, kein Signal vom Kolbendetektor)
vor, kann diese nach der Beseitigung durch kurzes Drücken der
Multifunktionstaste in der Pausenzeit quittiert werden.
Beenden der aktuellen Arbeitszeit (Abb. 9/4)
Drücken der Multifunktionstaste, während die Pumpe läuft, be-
endet die aktuelle Arbeitszeit. Die Pumpe befindet sich dann in
die Pausenzeit.
Anzeige Betriebsspannung (Abb. 9/1)
Die Anzeige leuchtet permanent grün, wenn ausreichende Be-
triebsspannung anliegt.
Anzeige Warnung oder Fehler (Abb. 9/2)
Bei einer Warnung blinkt die Anzeige im 2 Sekunden Intervall
rot. Bei einem Fehler (z.B. Leermeldung) leuchtet die Anzeige
permanent rot.
Ist die Ursache für die Warn- oder Fehleranzeige behoben,
muss die Meldung durch Drücken der Multifunktionstaste (Abb.
9/4) quittiert werden. Nach dem Quittieren erlischt die Anzeige.
Anzeige Bluetooth (Abb. 9/3)
Die Anzeige leuchtet blau, wenn eine bluetoothfähige SKF
Pumpe mit der SKF eLubeApp verbunden ist.
Mit der SKF eLube App können die Pumpeneinstellungen ge-
ändert und Betriebs- und Dataloggerdaten angezeigt werden.
Die SKF eLubApp finden Sie im Apple App Store und im Google
Play Store.
Abb. 8
Multifunktionstaste
15
Abb. 9
