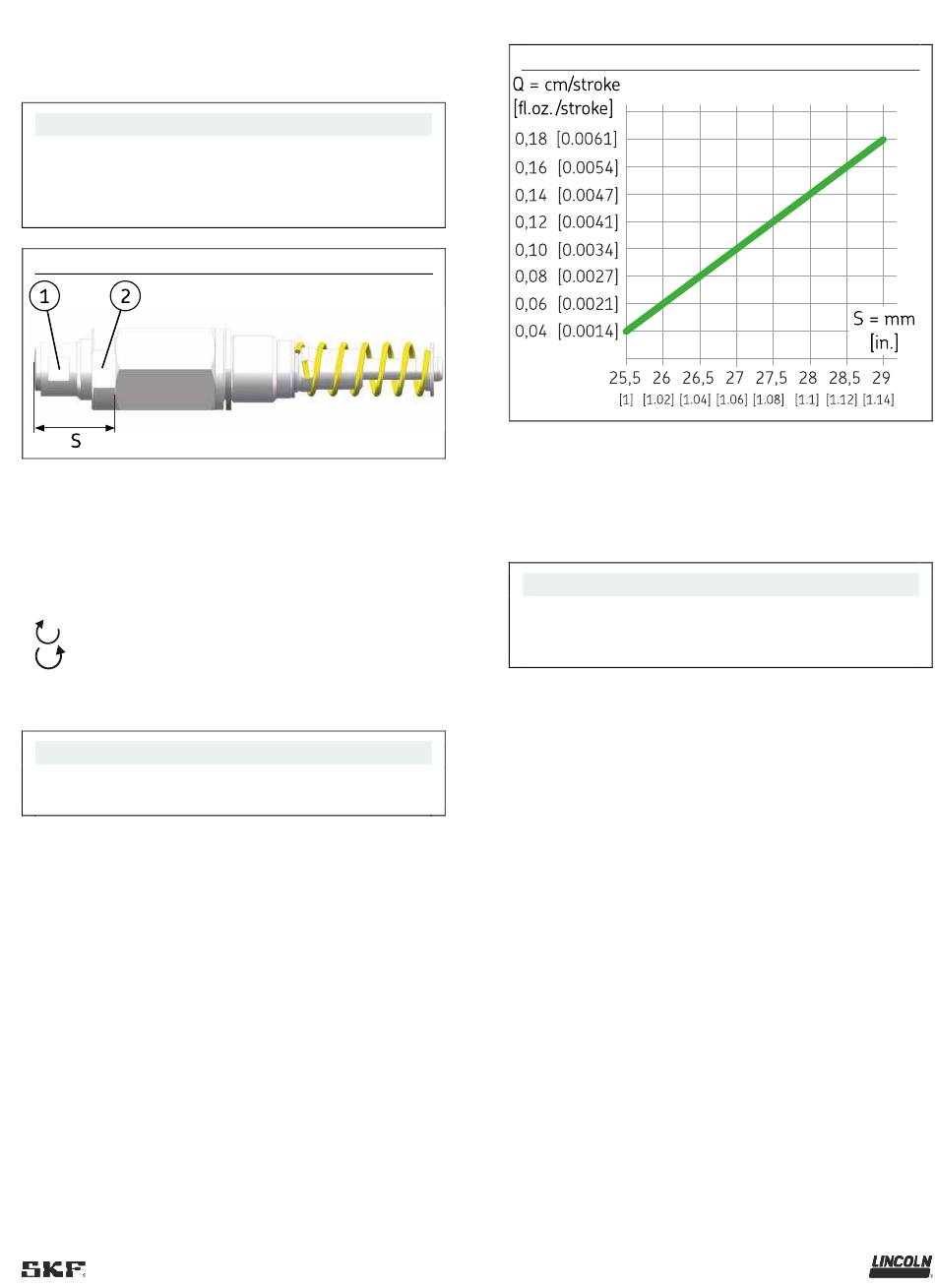

6.5 Einstellen der Fördermenge am Pum-
penelement R bzw. KR
HINWEIS
Die Fördermenge des Pumpenelementes R bzw. KR kann
nur während des Stillstands der Pumpe eingestellt werden.
Auslieferzustand ist Vollförderung, d. h. das Einstellmaß be-
trägt S = 29 mm [1.14 in.].
Einstellen der Fördermenge am Pumpenelement R
Gehen Sie zum Einstellen der Fördermenge folgendermaßen
vor:
1. Kontermutter (Abb.28/2) lösen
2. Fördermenge durch Drehen der Spindel (Abb. 28/1) auf das
angegebene Maß entsprechend dem untenstehenden Dia-
gramm (Abb.29) einstellen
= geringere Fördermenge
= größere Fördermenge
3. Nach dem Einstellen der Fördermenge die Kontermutter
(Abb. 28/2) wieder anziehen
HINWEIS
Das Anziehmoment der Kontermutter beträgt
20 Nm ± 2,0 Nm [14.75 ft.lb. ± 1.4 ft.lb.]
Abb. 28
Fördermenge am Pumpenelement R bzw. KR
Legende Abbildung:
Q
S
HINWEIS
Unbedingt die Formel zur temperaturabhängigen Berech-
nung der Fördermenge am Beispiel eines Hochtemperatur-
fettes in dieser Anleitung beachten.
37
Fördermenge des Pumpenelements in
ccm/Hub [fl.oz./stroke]
Einschraubtiefe S (Abb.28) in mm [in.]
Abb. 29
