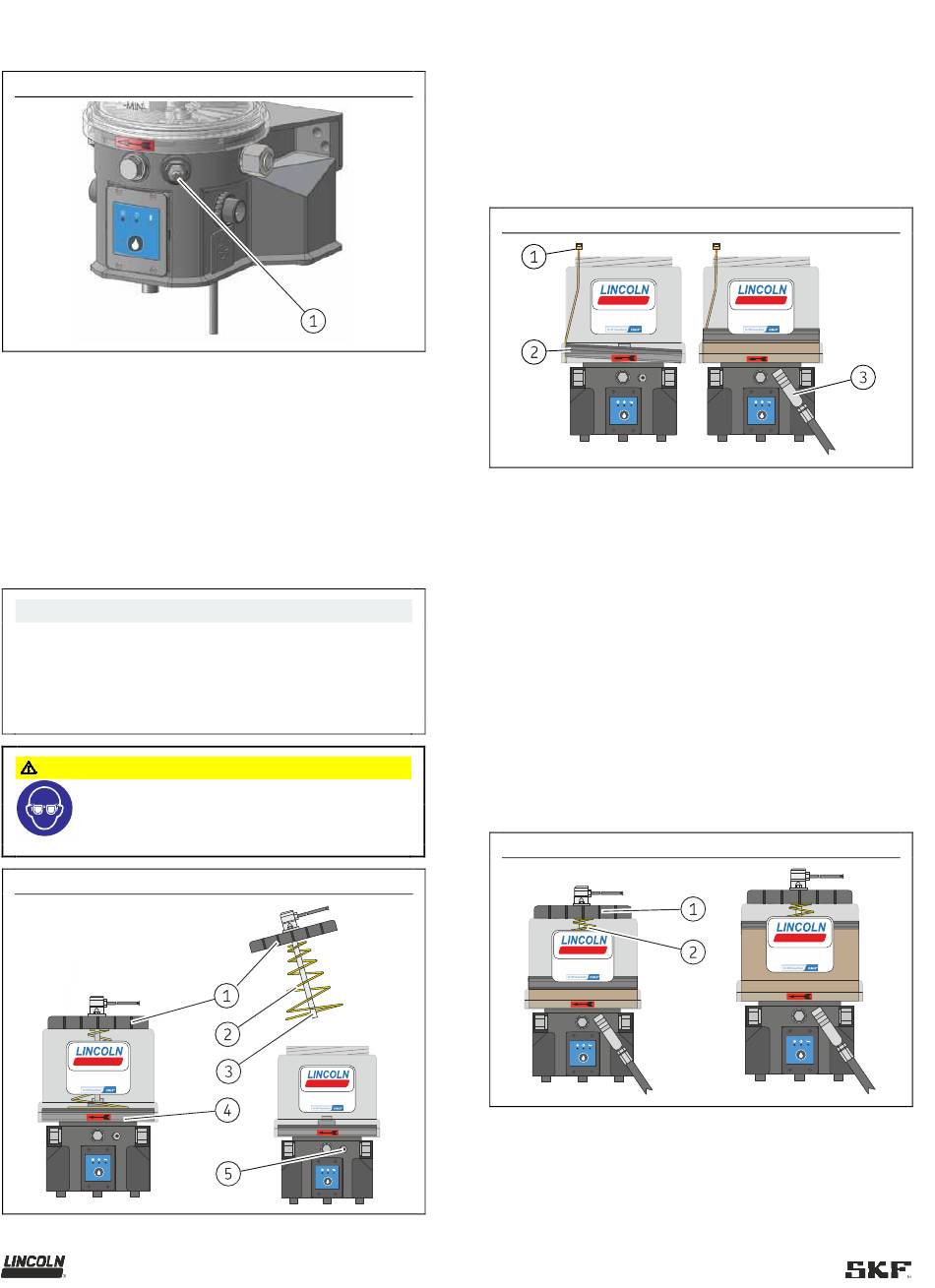

6.8.2 Befüllen über Befüllnippel
Befüllen über den Befüllnippel
1. Befüllanschluss der Befüllpumpe mit dem Befüllnippel
(Abb. 33/1) verbinden.
2. Befüllpumpe einschalten und Behälter bis kurz unter
die -MAX- Markierung füllen.
3. Befüllpumpe ausschalten und vom Befüllnippel (Abb. 33/1)
der Pumpe entfernen.
6.9 Erstbefüllung einer leeren Pumpe mit
Folgeplatte
HINWEIS
Bei Pumpen ohne Fettfüllung muss vor der Inbetriebnahme
der Raum unterhalb der Folgeplatte mit Schmierstoff gefüllt
werden. Alle weiteren Füllungen erfolgen ausschließlich
über den Befüllnippel (Abb. 34/5) oder den optionalen Be-
füllanschluss an der Pumpe.
VORSICHT
Verletzungsgefahr durch Federspannung
Behälterdeckel langsam lösen und dabei gut fest-
halten. Schutzbrille tragen.
Erstbefüllung einer leeren Pumpe mit Folgeplatte
1. Behälterdeckel (Abb. 34/1) gegen den Uhrzeigersinn drehen
und vom Behälter lösen.
Abb. 33
2. Feder (Abb. 34/2) vorsichtig aus der Fixierung an der Folge-
platte (Abb. 34/4) lösen.
3. Kontaktstange (Abb. 34/3) vorsichtig aus der Folgeplatte
(Abb. 34/4) ziehen.
4. Behälterdeckel, Kontaktstange und Feder gemeinsam ent-
nehmen.
Kabelbinder einführen und Pumpe befüllen
1. Innenseite des Behälters und die Dichtlippe der Folgeplatte
leicht einölen.
2. Folgeplatte (Abb. 35/2) im Behälter leicht kippen, sodass sich
die Seite gegenüber dem Befüllnippel (Abb. 34/5) am höchs-
ten Punkt befindet.
3. Kabelbinder (Abb. 35/1) an diesem Punkt wie gezeigt in den
Bereich unterhalb der Folgeplatte schieben.
4. Folgeplatte (Abb. 35/2) wieder horizontal positionieren. Dabei
darauf achten, dass durch den Kabelbinder (Abb. 35/1) ein
Luftspalt entsteht.
5. Befüllanschluss (Abb. 35/3) der Befüllpumpe auf Befüllnippel
setzen und den Raum unterhalb der Folgeplatte mit Schmier-
stoff füllen. Darauf achten, dass keine Lüfteinschlüsse unter
der Folgeplatte bleiben und das kein Schmierstoff auf die
Oberseite der Folgeplatte gelangt.
6. Kabelbinder (Abb. 35/1) entfernen.
Abb. 34
1. Montieren Sie die Feder (Abb. 36/2) und die Kontaktstange
wieder.
2. Schließen Sie den Behälterdeckel (Abb. 36/1) im Urzeigersinn.
3. Füllen Sie die Pumpe über den Befüllnippel bis zur Markie-
rung -MAX-.
40
