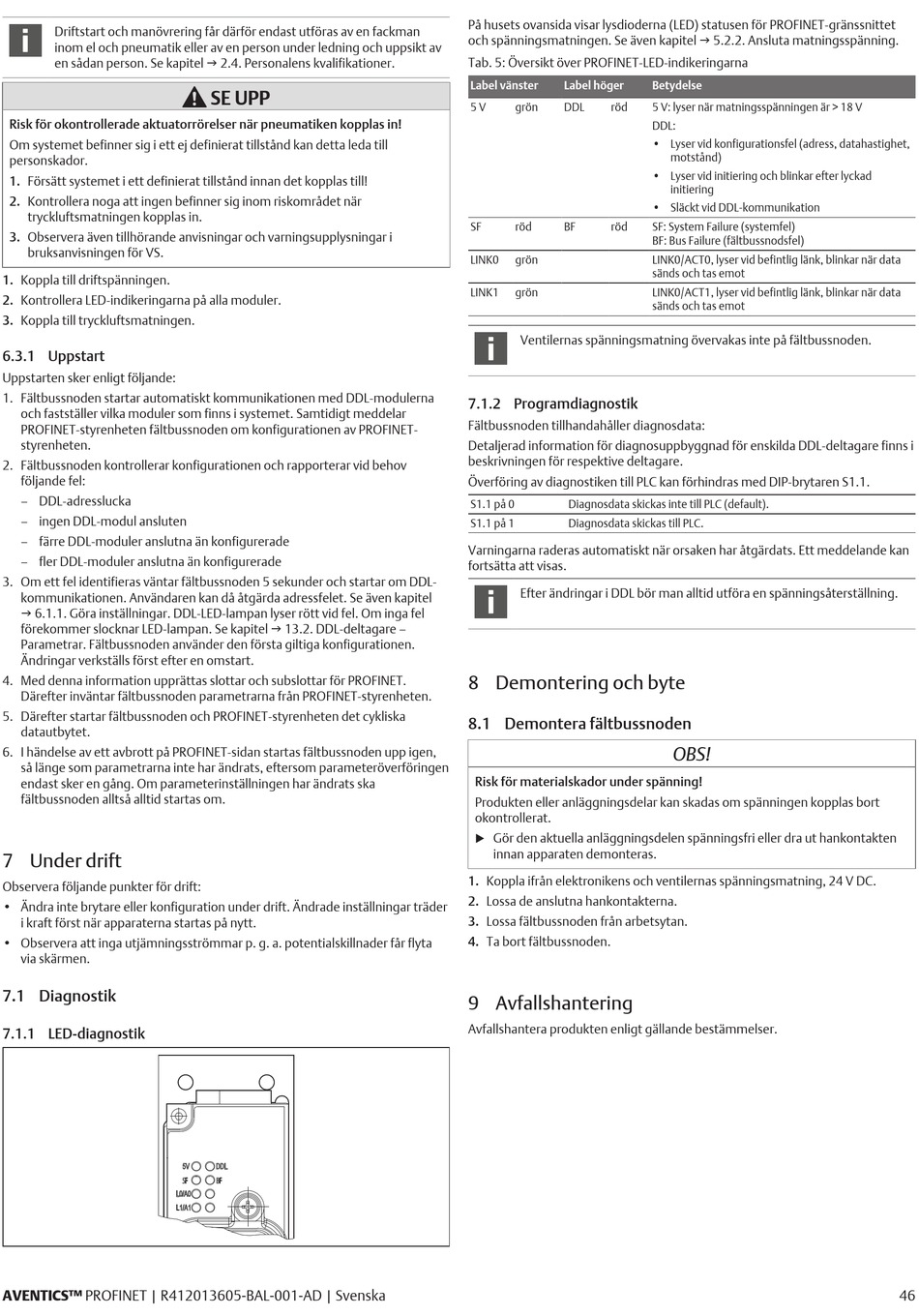

Driftstart och manövrering får därför endast utföras av en fackman
inom el och pneumatik eller av en person under ledning och uppsikt av
en sådan person. Se kapitel g 2.4. Personalens kvalifikationer.
Risk för okontrollerade aktuatorrörelser när pneumatiken kopplas in!
Om systemet befinner sig i ett ej definierat tillstånd kan detta leda till
personskador.
1. Försätt systemet i ett definierat tillstånd innan det kopplas till!
2. Kontrollera noga att ingen befinner sig inom riskområdet när
tryckluftsmatningen kopplas in.
3. Observera även tillhörande anvisningar och varningsupplysningar i
bruksanvisningen för VS.
1. Koppla till driftspänningen.
2. Kontrollera LED-indikeringarna på alla moduler.
3. Koppla till tryckluftsmatningen.
6.3.1 Uppstart
Uppstarten sker enligt följande:
1. Fältbussnoden startar automatiskt kommunikationen med DDL-modulerna
och fastställer vilka moduler som finns i systemet. Samtidigt meddelar
PROFINET-styrenheten fältbussnoden om konfigurationen av PROFINET-
styrenheten.
2. Fältbussnoden kontrollerar konfigurationen och rapporterar vid behov
följande fel:
– DDL-adresslucka
– ingen DDL-modul ansluten
– färre DDL-moduler anslutna än konfigurerade
– fler DDL-moduler anslutna än konfigurerade
3. Om ett fel identifieras väntar fältbussnoden 5 sekunder och startar om DDL-
kommunikationen. Användaren kan då åtgärda adressfelet. Se även kapitel
g 6.1.1. Göra inställningar. DDL-LED-lampan lyser rött vid fel. Om inga fel
förekommer slocknar LED-lampan. Se kapitel g 13.2. DDL-deltagare –
Parametrar. Fältbussnoden använder den första giltiga konfigurationen.
Ändringar verkställs först efter en omstart.
4. Med denna information upprättas slottar och subslottar för PROFINET.
Därefter inväntar fältbussnoden parametrarna från PROFINET-styrenheten.
5. Därefter startar fältbussnoden och PROFINET-styrenheten det cykliska
datautbytet.
6. I händelse av ett avbrott på PROFINET-sidan startas fältbussnoden upp igen,
så länge som parametrarna inte har ändrats, eftersom parameteröverföringen
endast sker en gång. Om parameterinställningen har ändrats ska
fältbussnoden alltså alltid startas om.

7 Under drift

Observera följande punkter för drift:
• Ändra inte brytare eller konfiguration under drift. Ändrade inställningar träder
i kraft först när apparaterna startas på nytt.
• Observera att inga utjämningsströmmar p. g. a. potentialskillnader får flyta
via skärmen.
7.1 Diagnostik
7.1.1 LED-diagnostik
AVENTICS™ PROFINET | R412013605-BAL-001-AD | Svenska
SE UPP
SF BF
På husets ovansida visar lysdioderna (LED) statusen för PROFINET-gränssnittet
och spänningsmatningen. Se även kapitel g 5.2.2. Ansluta matningsspänning.
Tab. 5: Översikt över PROFINET-LED-indikeringarna
Label vänster Label höger
5 V grön DDL röd
SF röd BF röd
LINK0 grön
LINK1 grön
Ventilernas spänningsmatning övervakas inte på fältbussnoden.
7.1.2 Programdiagnostik
Fältbussnoden tillhandahåller diagnosdata:
Detaljerad information för diagnosuppbyggnad för enskilda DDL-deltagare finns i
beskrivningen för respektive deltagare.
Överföring av diagnostiken till PLC kan förhindras med DIP-brytaren S1.1.
S1.1 på 0 Diagnosdata skickas inte till PLC (default).
S1.1 på 1 Diagnosdata skickas till PLC.
Varningarna raderas automatiskt när orsaken har åtgärdats. Ett meddelande kan
fortsätta att visas.
Efter ändringar i DDL bör man alltid utföra en spänningsåterställning.

8 Demontering och byte

8.1 Demontera fältbussnoden
Risk för materialskador under spänning!
Produkten eller anläggningsdelar kan skadas om spänningen kopplas bort
okontrollerat.
Gör den aktuella anläggningsdelen spänningsfri eller dra ut hankontakten
u
innan apparaten demonteras.
1. Koppla ifrån elektronikens och ventilernas spänningsmatning, 24 V DC.
2. Lossa de anslutna hankontakterna.
3. Lossa fältbussnoden från arbetsytan.
4. Ta bort fältbussnoden.
9 Avfallshantering
Avfallshantera produkten enligt gällande bestämmelser.
Betydelse
5 V: lyser när matningsspänningen är > 18 V
DDL:
• Lyser vid konfigurationsfel (adress, datahastighet,
motstånd)
• Lyser vid initiering och blinkar efter lyckad
initiering
• Släckt vid DDL-kommunikation
SF: System Failure (systemfel)
BF: Bus Failure (fältbussnodsfel)
LINK0/ACT0, lyser vid befintlig länk, blinkar när data
sänds och tas emot
LINK0/ACT1, lyser vid befintlig länk, blinkar när data
sänds och tas emot
