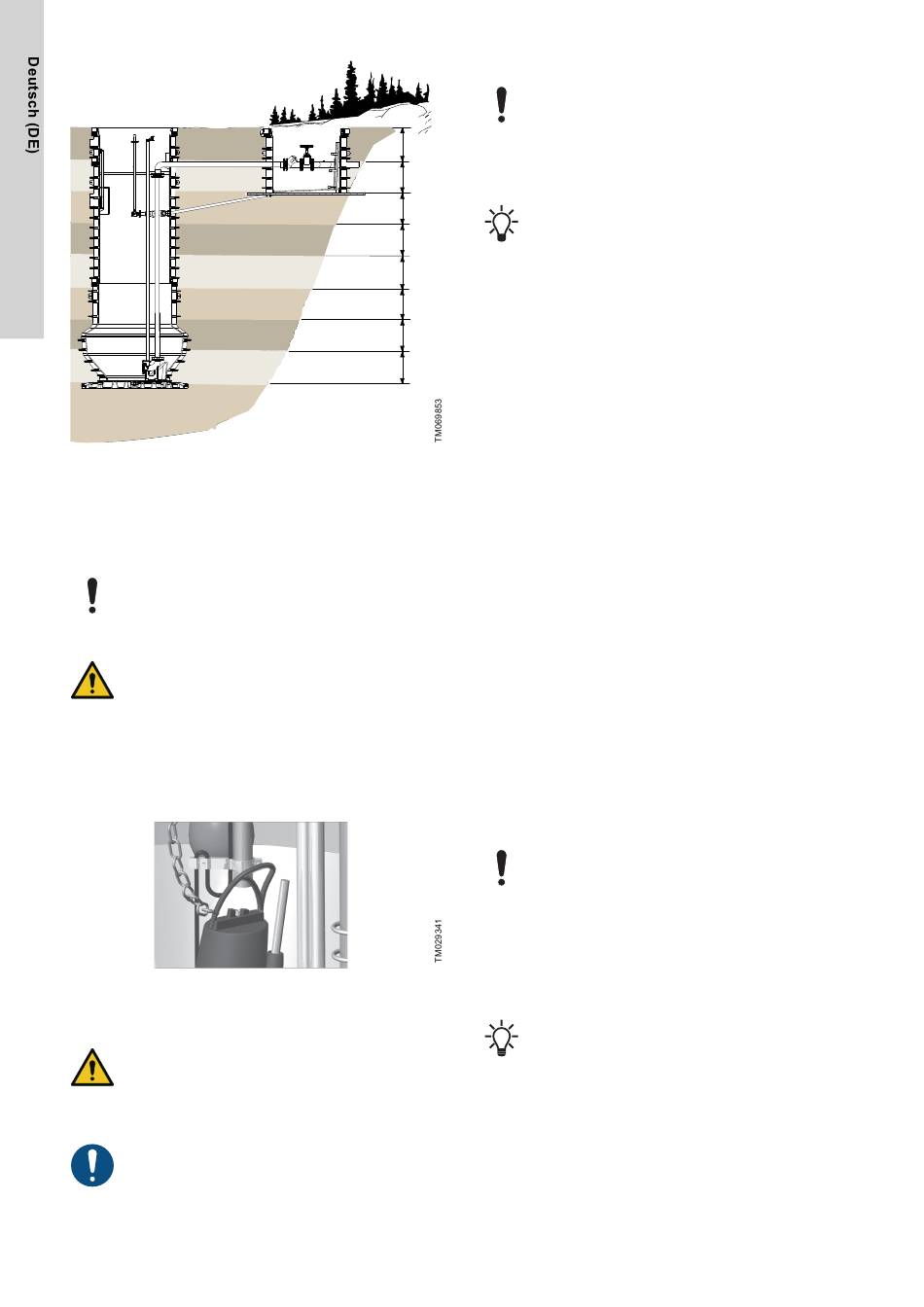

Abgeschlossene Installation von Schacht und Ventilkammer
5.10 Installieren der Pumpen
Bei einigen Produkten sind die Pumpen bei der Lieferung nicht
montiert. Informationen zu Montage und Inbetriebnahme finden Sie
in der Montage- und Betriebsanleitung der Pumpe.
Lassen Sie die Pumpen vorsichtig in den Schacht ab,
sodass weder die Pumpen noch der Schacht beschädigt
werden.
GEFAHR
Absturzgefahr
Tod oder schwere Körperverletzungen
‐
Gehen Sie vorsichtig an den offenen Schacht heran,
und achten Sie darauf, dass Unbefugte keinen Zugang
haben.
5.11 Anbringen der Hebekette
Bei Pumpen mit automatischer Kupplung wird die Hebekette an der
vordersten Aufhängeöse des Hebebügels befestigt. Die Anzahl der
Aufhängeösen ist vom Pumpentyp abhängig.
Pumpe mit montierter Hebekette
WARNUNG
Quetschgefahr
Tod oder schwere Körperverletzungen
‐
Die Hebeausrüstung muss für das Gewicht der Pumpe
ausgelegt und gemäß den örtlichen Vorschriften
zugelassen sein und gewartet werden.
Von Grundfos gelieferte Hebeketten sind mit der maximal
zulässigen Last und dem Produktionsdatum
gekennzeichnet.
Die maximal zulässige Hebelast darf nicht überschritten
werden.
50
Die Hebekette muss in Übereinstimmung mit den örtlich
geltenden Vorschriften gewartet werden. Die von
Grundfos gelieferten Hebeketten und Schäkel müssen
mindestens einmal pro Jahr auf Risse, Korrosion und
andere Unregelmäßigkeiten geprüft werden. Bei
Beschädigungen sind Kette und Schäkel auszutauschen.
6. Niveausteuerungen
Ist der Schacht mit einer Pumpe mit Auto
ausgestattet, ist keine externe Niveausteuerung
erforderlich.
Bei der Installation der Niveausteuerungen sind folgende Punkte zu
beachten:
•
Um Luftansaugung und Vibrationen in der Pumpe zu vermeiden,
muss der Niveauschalter zum Abschalten der Pumpe so
installiert werden, dass die Pumpe abschaltet, bevor Luft in die
Pumpe gelangen kann.
•
Installieren Sie den Niveauschalter zum Ausschalten gemäß
den Angaben in der Montage- und Betriebsanleitung der
Pumpe, um eine ausreichende Kühlung der Pumpen ohne
interne Statorkühlung zu gewährleisten.
•
Bei einem Betrieb mit nur einer Pumpe muss der Niveauschalter
zum Einschalten der Pumpe so installiert werden, dass die
Pumpe mit dem erforderlichen Niveau anläuft. Allerdings
müssen Sie die Pumpe immer einschalten, bevor der
Flüssigkeitsstand bis zur Unterkante der unteren Zulaufleitung
zum Schacht absinkt.
•
Beim Doppelpumpenbetrieb müssen die Niveauschalter zum
Einschalten der Pumpen so montiert werden, dass die Pumpe 2
eingeschaltet wird, bevor der Flüssigkeitsstand die Unterseite
der unteren Zulaufleitung zum Schacht erreicht hat, bzw. so,
dass die Pumpe 1 entsprechend früher eingeschaltet wird.
•
Montieren Sie den Niveauschalter für den Hochwasseralarm
etwa 10 cm über dem Niveauschalter zum Einschalten.
Allerdings muss der Alarm immer ausgelöst werden, bevor der
Flüssigkeitsstand die Zulaufleitung erreicht.
Weitere Informationen zu den Einstellungen finden Sie in der
Montage- und Betriebsanleitung des verwendeten
Niveauschaltgeräts.
6.1 Ein- und Ausschaltniveau
Das Nutzvolumen des Schachts muss so bemessen sein, dass die
maximal zulässige Anzahl der Anläufe nicht überschritten wird.
Siehe Montage- und Betriebsanleitung der Pumpe.
6.2 Installieren der Pumpensteuerung
Siehe Montage- und Betriebsanleitung der Pumpensteuerung.
Stellen Sie sicher, dass die Pumpensteuerung für die
installierten Pumpen ausgelegt ist.
6.3 Schwimmerschalter
Werden Schwimmerschalter verwendet, können diese an einem
Rohr befestigt werden, das aus dem Pumpenschacht gezogen
werden kann. Dadurch wird das Einstellen der Schwimmerschalter
erheblich erleichtert.
Bitte beachten Sie, dass der unterste Schwimmerschalter
(Stoppschalter) die Pumpe ausschalten muss, bevor der
Flüssigkeitsstand im Schacht den Mindestfüllstand der
Pumpe unterschreitet. Siehe Montage- und
Betriebsanleitung der Pumpe.
-Funktion
ADAPT
