Montieren Der Manschette - Grundfos PS.R.05-17 Montage- Und Betriebsanleitung

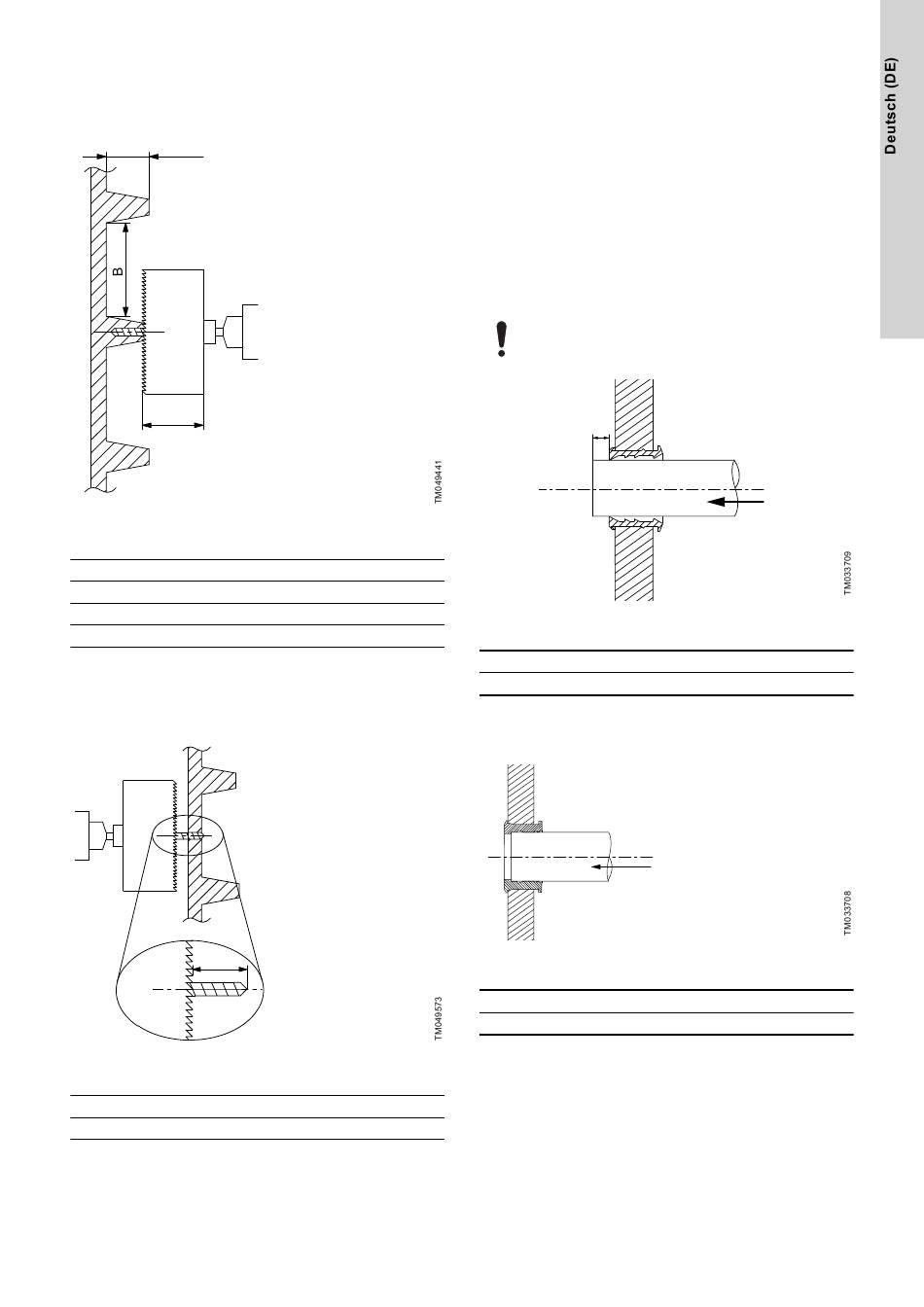

Bohren der Zulauföffnung von außen
Übersteigt der Durchmesser der Bohrung 150 mm oder muss die
Öffnung in eine Versteifungsrippe gebohrt werden, führen Sie die
Bohrung mittig in der Versteifungsrippe durch.
A
C
Bohren der Zulauföffnung von außen
Positionsnummer
A
B
C
Bohren der Zulauföffnung von innen
Aufgrund der runden Form des Schachts muss der Pilotbohrer
mindestens 23 mm über die Schneidkante der Lochsäge
hinausragen. Es sind keine besonderen Anforderungen in Bezug
auf die Position der Öffnung zu beachten.
D
Bohren der Zulauföffnung von innen
Positionsnummer
D
Abmessungen [mm]
65
150
90
Abmessungen [mm]
23

5.6 Montieren der Manschette

1. Falten Sie die Manschette und setzen Sie sie von außerhalb
des Schachts in die Öffnung ein.
2. Entfalten Sie die Manschette, sodass sie gleichmäßig in der
Öffnung liegt.
3. Ziehen Sie die Manschette nach außen, bis der Kragen die
Innenseite des Schachts berührt.
4. Tragen Sie auf die Innenseite der Manschette ein Schmiermittel
auf Wasserbasis auf.
5. Schrägen Sie das Rohrende ab. Drücken Sie das Rohr in seine
Position.
LM50-/LM100-Manschetten
Schieben Sie die Zulaufleitung durch die Manschette.
Damit die Pumpe aus dem Schacht gezogen werden
kann, darf die Zulaufleitung auf der Schachtinnenseite
maximal 50 mm (A) aus der Manschette herausragen.
A
Seitenansicht des Rohrs mit LM50-/100-/150-Manschette
Pos. Beschreibung
A Schachtseite max. 50 mm
L965-Manschetten
Schieben Sie die Zulaufleitung bis zum Anschlag in die Manschette.
P
Seitenansicht des Rohrs mit L965-Manschette
Pos. Beschreibung
P Schachtinnenseite
