5.4 Anschließen der Rohrleitungen
Die Öffnungen für die Zulaufleitung, den elektrischen Anschluss und
die Entlüftung müssen vor Ort gebohrt werden.
Prüfen Sie vor dem Anschließen der Rohre Folgendes:
• Die Rohre und Dichtungen müssen sauber sein.
• Die Zulaufleitung muss mit dem Rohranschluss ordnungsgemäß
ausgerichtet sein.
Statten Sie den Schacht mit einem Entlüftungsrohr aus
(als Zubehör erhältlich).
Der Einbau der Zulauf- und Ablaufstutzen muss in
Übereinstimmung mit den örtlich geltenden Vorschriften
erfolgen.
1. Markieren Sie den Einbauort des Zulaufs auf dem Schacht.
2. Bohren Sie die Öffnung mit einer Lochsäge in den Schacht.
3. Entgraten Sie die Bohrung sorgfältig.

5.5 Position des Zulaufs

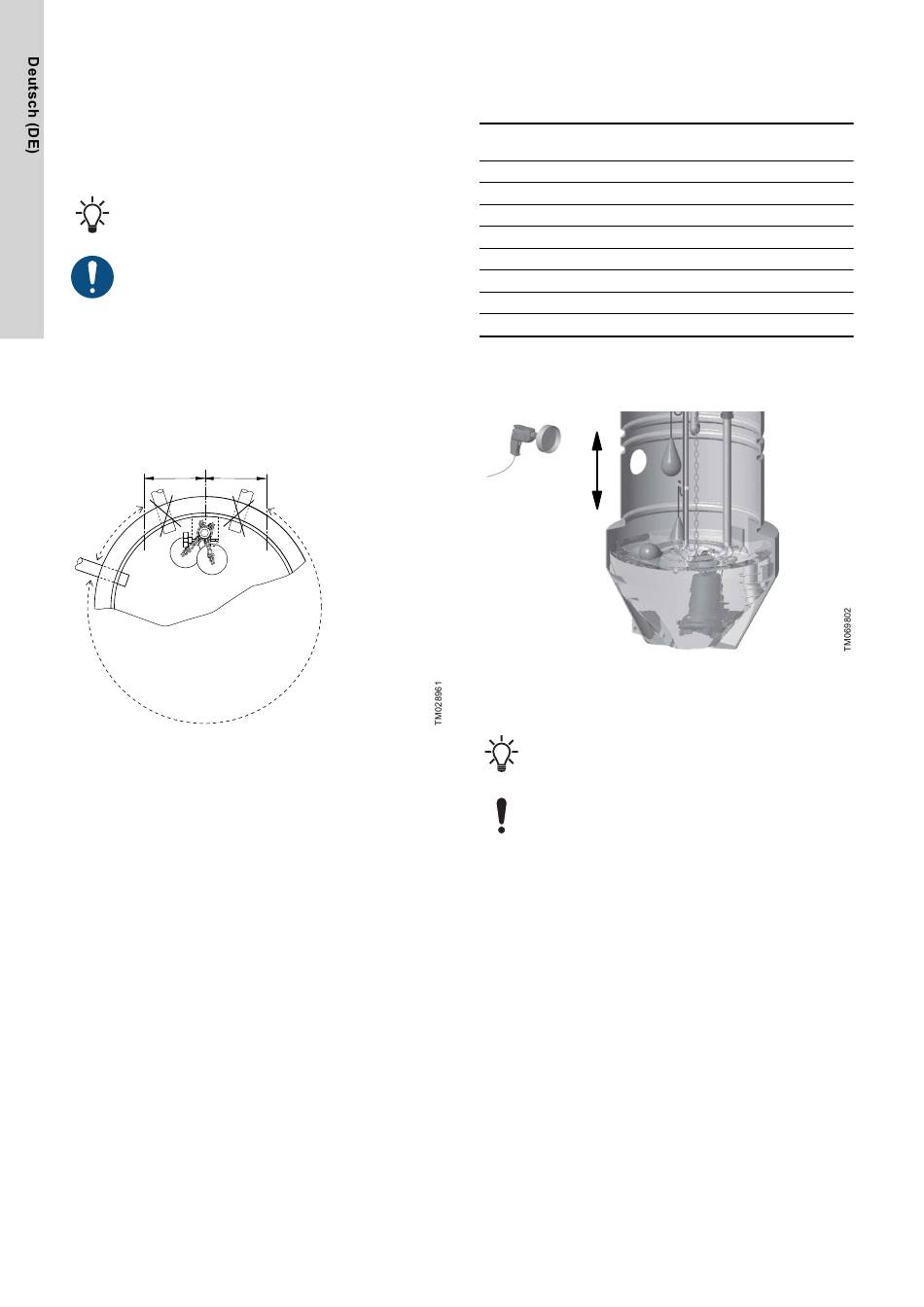

Der Schachtzulauf darf sich nicht innerhalb des in der Abbildung
unten gezeigten Bereichs befinden, da ansonsten die Funktion der
Schwimmerschalter beeinträchtigt werden kann.
x x
Montageort des Zulaufs, x = 200 mm
46
5.5.1 Bohren der Zulauföffnung
In der nachfolgenden Tabelle ist angegeben, welche Lochsäge für
die verschiedenen Rohrdurchmesser zu verwenden ist.
Rohrdurch-
Pumpenmantel
messer
LM50/40 40
LM50/50 50
LM50/63 63
LM50/75 75
LM50/90 90
L965/110 110
L965/160 160
LM100/200 200
PS.R.05 - PS.R.10
Bohren Sie die Öffnung für den Zulauf in den zylindrischen, glatten
Teil.
Bohren der Zulauföffnung, Ø 500–1200
PS.R.17
Die Lochsäge muss eine Schneidtiefe von mindestens 90
mm aufweisen.
Die Zulauföffnung darf nicht in der Nähe von Rohren,
Schwimmerschaltern und anderen Komponenten gebohrt
werden.
Lochsäge Toleranz für die
[mm] Bohrung [mm]
51 -2/+1
60 -2/+1
75 -2/+1
86 -2/+1
102 -2/+1
127 -0/+2
177 -0/+2
212 -2/+1
