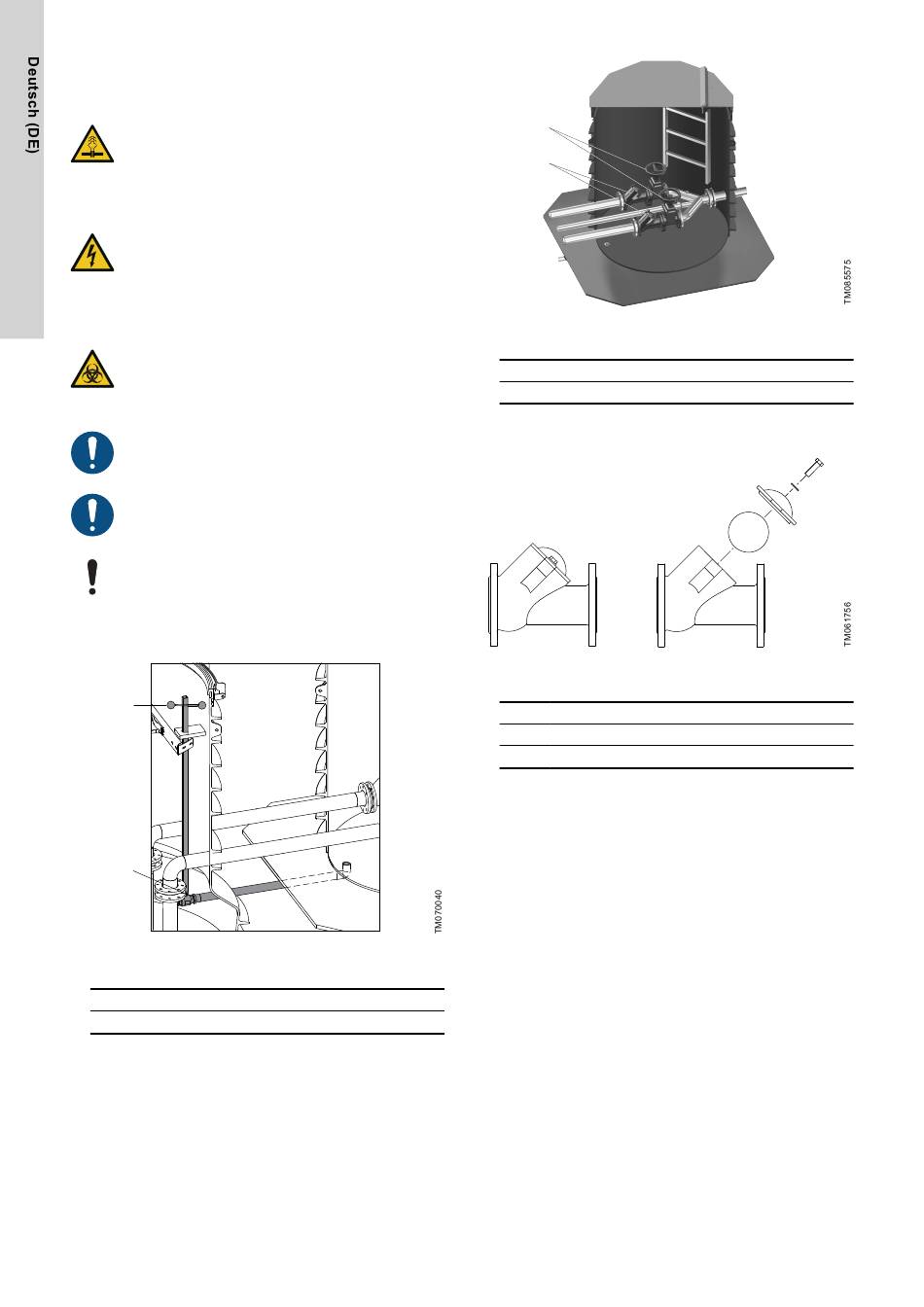

8.4 Reparieren eines Rückschlagventils und des
Rohrleitungssystems
ACHTUNG
Druckbeaufschlagte Anlage
Leichte oder mittelschwere Körperverletzungen
‐
Entleeren Sie das System, bevor Sie es demontieren,
um den Druck abzulassen.
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Schalten Sie die Stromversorgung ab, bevor Sie mit
Arbeiten am Produkt beginnen.
‐
Stellen Sie sicher, dass die Stromversorgung nicht
versehentlich wieder eingeschaltet werden kann.
ACHTUNG
Biologische Gefährdung
Leichte oder mittelschwere Körperverletzungen
‐
Spülen Sie das Drucksystem sorgfältig mit sauberem
Wasser durch, bevor Sie mit den Wartungs- und
Servicearbeiten beginnen.
Vergewissern Sie sich, dass die Absperrventile nicht
versehentlich geöffnet werden können.
Betreten Sie die Ventilkammer mithilfe einer Leiter.
Betätigen Sie die Ventile immer von innerhalb der
Ventilkammer aus.
Treten Sie beim Betreten der Ventilkammer nicht auf die
Rohre oder Ventile.
1. Öffnen Sie das Ablassventil mit dem Ventilgriff, um den
Sammelbehälter der Ventilkammer zu leeren.
1
2
Entleerungsventil
1
Ventilgriff
2
Entleerungsventil
2. Schließen Sie die Absperrventile.
54
1
2
Ventilkammer
1
Absperrventile
2
Rückschlagventile
3. Entfernen Sie die beiden Schrauben auf der Abdeckung des
Rückschlagventils.
1
mit Rückschlagventil
Pos.
Beschreibung
1
mit Rückschlagventil
2
Rückschlagventil, Explosionszeichnung
4. Ersetzen Sie abgenutze Ventilkugeln und reinigen Sie das
Ventilinnere.
5. Schließen Sie die Ventilabdeckung und ziehen Sie die
Schrauben fest.
6. Öffnen Sie die Absperrventile.
7. Schließen Sie das Entleerungsventil im Schacht.
2
