4.8.2

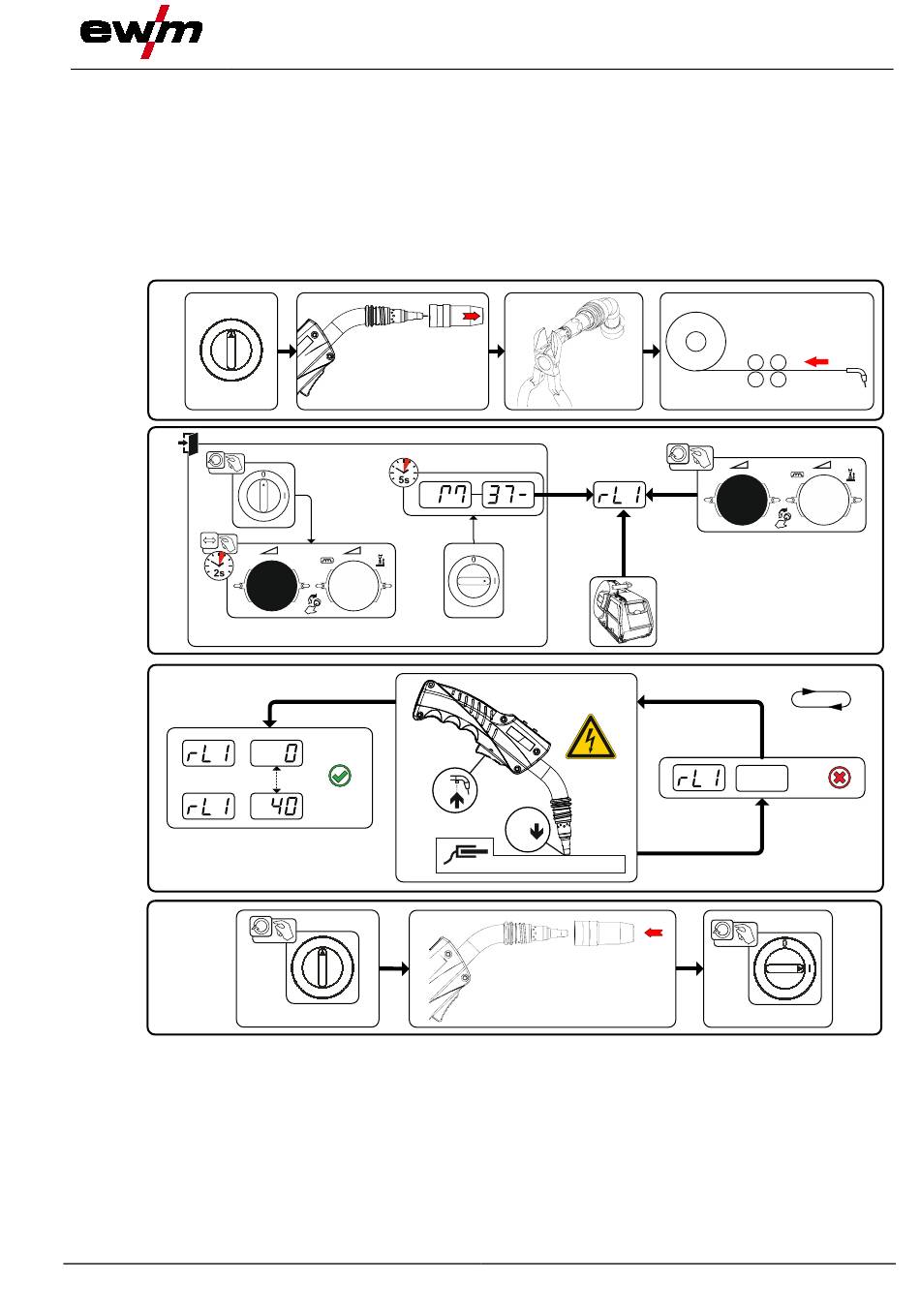

Abgleich Leitungswiderstand
Der Widerstandswert der Leitungen kann direkt eingestellt oder auch durch die Stromquelle abgeglichen
werden. Im Auslieferungszustand ist der Leitungswiderstand der Stromquellen auf 8 mΩ eingestellt.
Dieser Wert entspricht einer 5 m Masseleitung, einem 1,5 m Zwischenschlauchpaket und einem 3 m
wassergekühlten Schweißbrenner. Bei anderen Schlauchpaketlängen ist deshalb eine +/-
Spannungskorrektur zur Optimierung der Schweißeigenschaften nötig. Durch ein erneutes Abgleichen
des Leitungswiderstandes kann der Spannungskorrekturwert wieder nahe Null gestellt werden. Der
elektrische Leitungswiderstand sollte nach jedem Wechsel einer Zubehörkomponente wie z.B.
Schweißbrenner oder Zwischenschlauchpaket neu abgeglichen werden.
1
0
2
3
4
099-0M37XM-EW500
16.07.2018
l
+
0
l
Gerätesteuerung - Bedienelemente
B
A
Abbildung 4-27
Gerätekonfigurationsmenü
50mm
29
