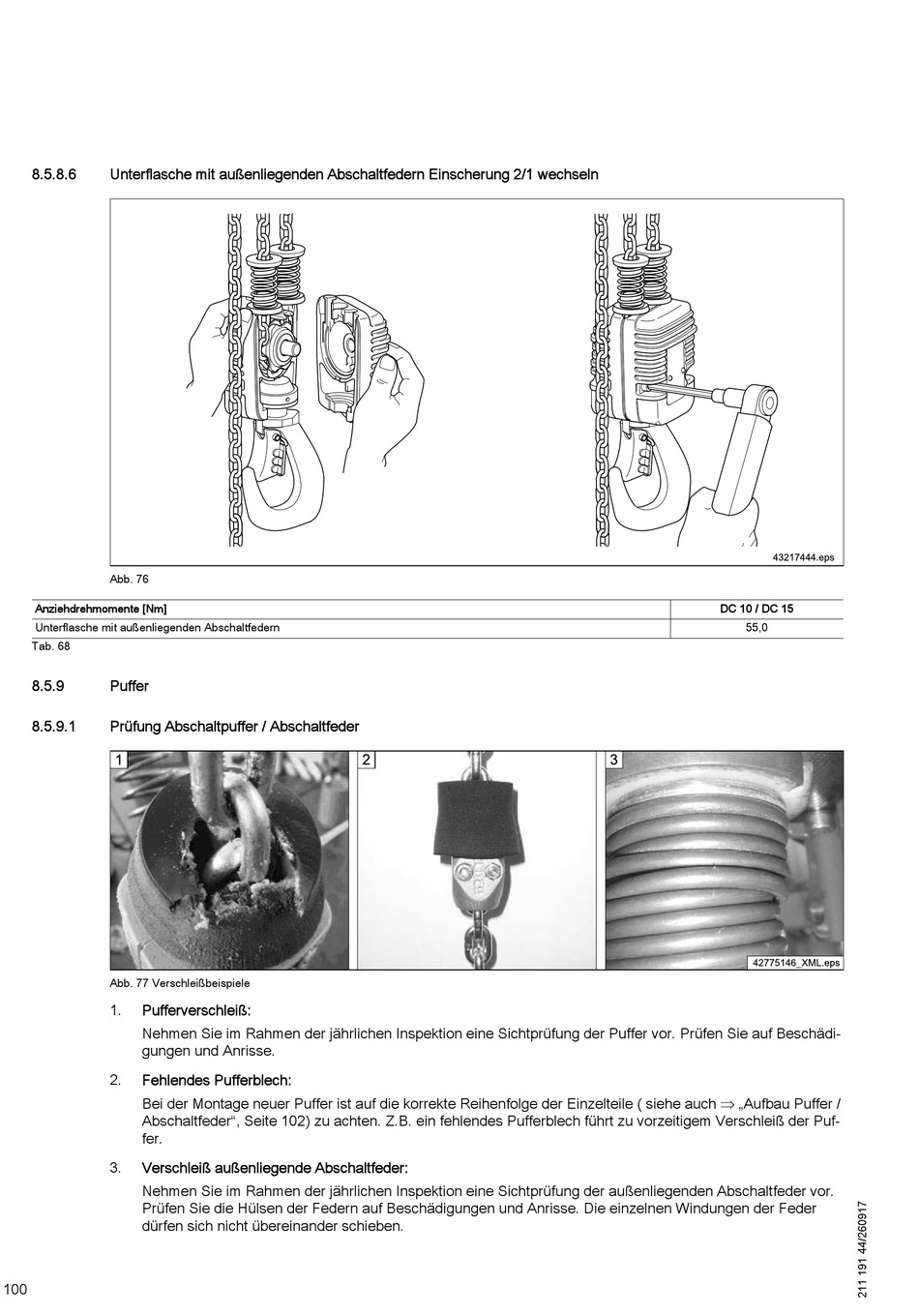

8.5.8.6
Unterflasche mit außenliegenden Abschaltfedern Einscherung 2/1 wechseln
Abb. 76
Anziehdrehmomente [Nm]
Unterflasche mit außenliegenden Abschaltfedern
Tab. 68
8.5.9
Puffer
8.5.9.1
Prüfung Abschaltpuffer / Abschaltfeder
Abb. 77 Verschleißbeispiele
1.
Pufferverschleiß:
Nehmen Sie im Rahmen der jährlichen Inspektion eine Sichtprüfung der Puffer vor. Prüfen Sie auf Beschädi‐
gungen und Anrisse.
2.
Fehlendes Pufferblech:
Bei der Montage neuer Puffer ist auf die korrekte Reihenfolge der Einzelteile ( siehe auch „Aufbau Puffer /
Abschaltfeder", Seite 102) zu achten. Z.B. ein fehlendes Pufferblech führt zu vorzeitigem Verschleiß der Puf‐
fer.
3.
Verschleiß außenliegende Abschaltfeder:
Nehmen Sie im Rahmen der jährlichen Inspektion eine Sichtprüfung der außenliegenden Abschaltfeder vor.
Prüfen Sie die Hülsen der Federn auf Beschädigungen und Anrisse. Die einzelnen Windungen der Feder
dürfen sich nicht übereinander schieben.
100
DC 10 / DC 15
55,0
