5.11

Steuerungen

5.11.1

DC-ProDC

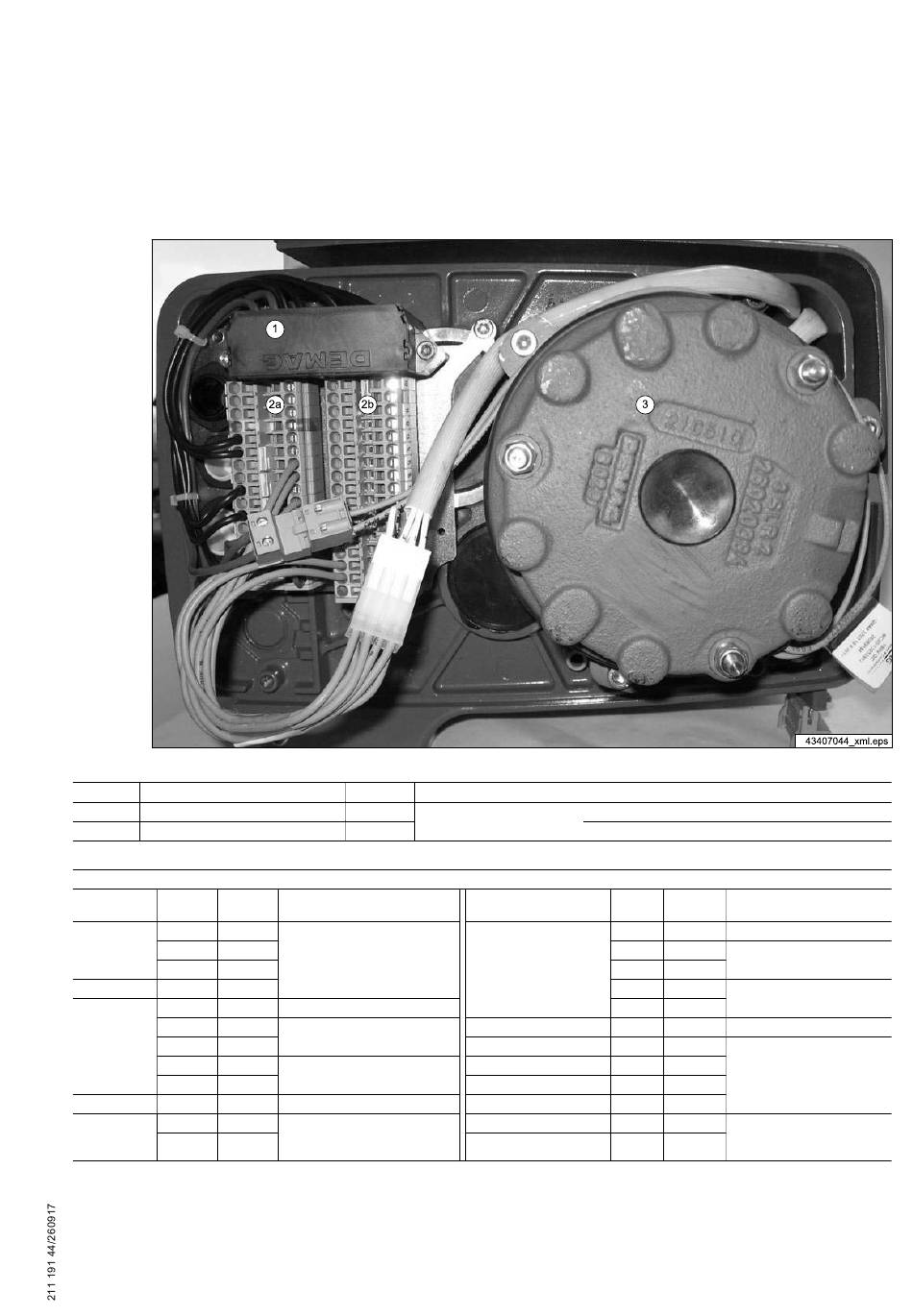

Abb. 39
Pos. Benennung
1 Bremsenansteuerung GF
3 Bremse
Tab. 30
Klemmenleiste X1
Funktion Pos. 2a Signal
Nr.
1 L1
Netzeingang 2 L2
3 L3
Erdanschluss PE PE
4 1U2U
5 1V
Ansteuerung
6 1W
Hubmotor
7 2V
8 2W
- 9 1U2U'
25 Bremse ~ potentialfreier Kontakt,
Zusatzkontakt
Bremse
26 Bremse ~
Tab. 31
Pos. Benennung
2a
Klemmenleiste X1
2b
Bemerkung
Stützpunktklemmen Einspeisung /
Versorgung Steuerschalter
Geschwindigkeitsstufe V1 / V2
Geschwindigkeitsstufe V1
Geschwindigkeitsstufe V2
Interne Stützpunktklemme
kundenseitige Kontaktbelastung
siehe Motordaten
Klemme 1 - 9, 25 - 26 von oben nach unten
Klemme 10 - 18, 23 - 24 von oben nach unten
Funktion Pos. 2b
Nr.
10
11
Stützpunktklemmen Katz‐
12
fahrmotor
13
14
Erdanschluss PE
Endschalter Heben 1+ 15
Endschalter Heben 2+ 16
Endschalter Heben 1- 17
Endschalter Heben 2- 18
Thermokontakt + 23
Thermokontakt - 24
Signal Bemerkung
1U2U Geschwindigkeitsstufe V1 / V2
1V
Geschwindigkeitsstufe V1
1W
2V
Geschwindigkeitsstufe V2
2W
PE
ES H 11
Stützpunktklemmen Endschal‐
ES H 21
ter (optional); zur kundenseiti‐
ES H 12
gen Auswertung
ES H 22
Fühler + Stützpunktklemmen Thermo‐
kontakt (optional); zur kunden‐
Fühler -
seitigen Auswertung
