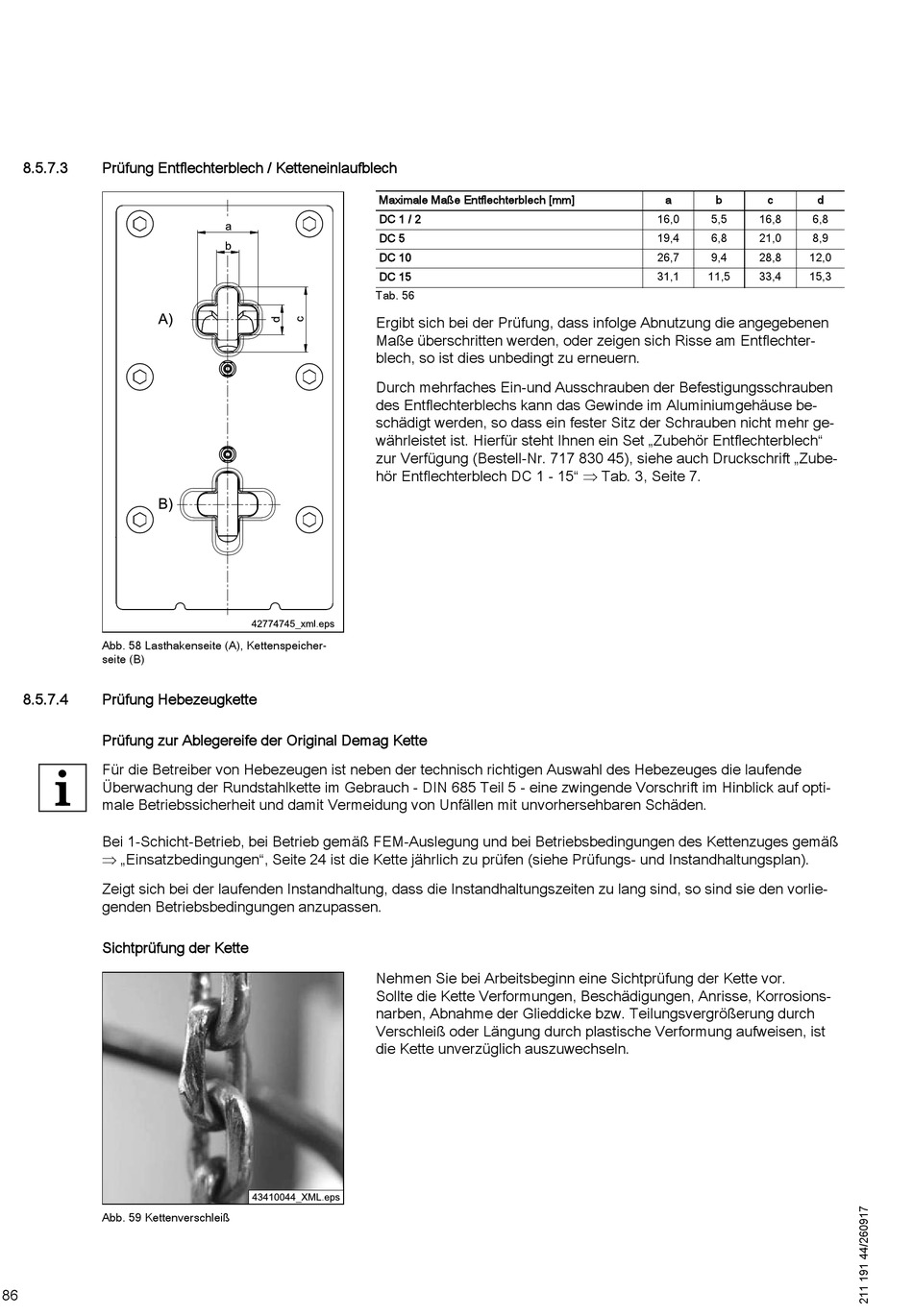

8.5.7.3
Prüfung Entflechterblech / Ketteneinlaufblech
Abb. 58 Lasthakenseite (A), Kettenspeicher‐
seite (B)
8.5.7.4
Prüfung Hebezeugkette
Prüfung zur Ablegereife der Original Demag Kette
Für die Betreiber von Hebezeugen ist neben der technisch richtigen Auswahl des Hebezeuges die laufende
Überwachung der Rundstahlkette im Gebrauch - DIN 685 Teil 5 - eine zwingende Vorschrift im Hinblick auf opti‐
male Betriebssicherheit und damit Vermeidung von Unfällen mit unvorhersehbaren Schäden.
Bei 1-Schicht-Betrieb, bei Betrieb gemäß FEM-Auslegung und bei Betriebsbedingungen des Kettenzuges gemäß
„Einsatzbedingungen", Seite 24 ist die Kette jährlich zu prüfen (siehe Prüfungs- und Instandhaltungsplan).
Zeigt sich bei der laufenden Instandhaltung, dass die Instandhaltungszeiten zu lang sind, so sind sie den vorlie‐
genden Betriebsbedingungen anzupassen.
Sichtprüfung der Kette
Abb. 59 Kettenverschleiß
86
Maximale Maße Entflechterblech [mm]
DC 1 / 2
DC 5
DC 10
DC 15
Tab. 56
Ergibt sich bei der Prüfung, dass infolge Abnutzung die angegebenen
Maße überschritten werden, oder zeigen sich Risse am Entflechter‐
blech, so ist dies unbedingt zu erneuern.
Durch mehrfaches Ein-und Ausschrauben der Befestigungsschrauben
des Entflechterblechs kann das Gewinde im Aluminiumgehäuse be‐
schädigt werden, so dass ein fester Sitz der Schrauben nicht mehr ge‐
währleistet ist. Hierfür steht Ihnen ein Set „Zubehör Entflechterblech"
zur Verfügung (Bestell-Nr. 717 830 45), siehe auch Druckschrift „Zube‐
hör Entflechterblech DC 1 - 15" Tab. 3, Seite 7.
Nehmen Sie bei Arbeitsbeginn eine Sichtprüfung der Kette vor.
Sollte die Kette Verformungen, Beschädigungen, Anrisse, Korrosions‐
narben, Abnahme der Glieddicke bzw. Teilungsvergrößerung durch
Verschleiß oder Längung durch plastische Verformung aufweisen, ist
die Kette unverzüglich auszuwechseln.
a
b
c
d
16,0
5,5
16,8
6,8
19,4
6,8
21,0
8,9
26,7
9,4
28,8
12,0
31,1
11,5
33,4
15,3
