Inhaltszusammenfassung für Demag DC Pro

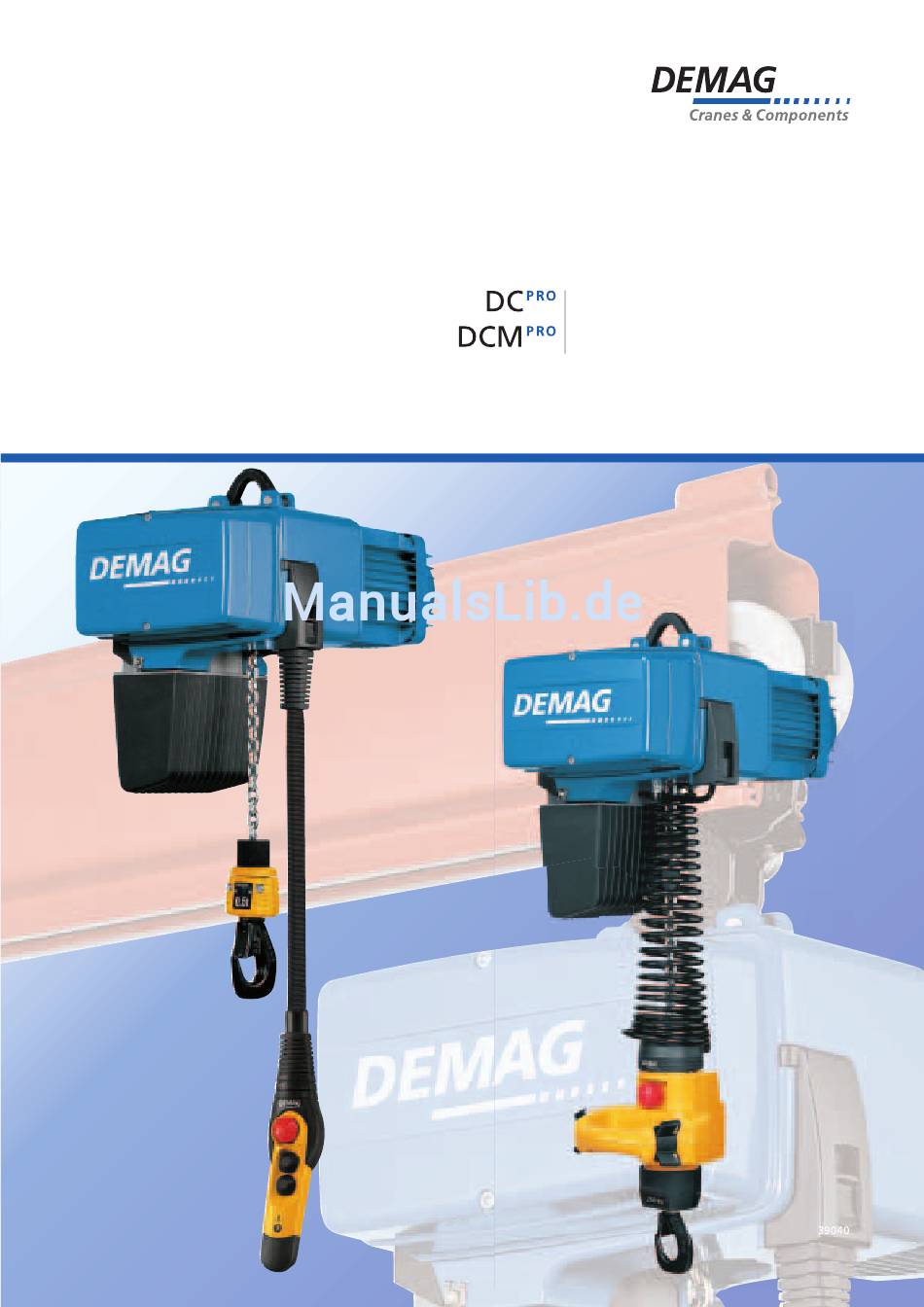

- Seite 1 Demag-Kettenzug Der neue Industriestandard Demag-Manulift 39040...
-
Seite 2: Inhaltsverzeichnis
Demag-Hebezeuge: Lastenhandhabung in Perfektion Hohe Produktivität, Wirtschaftlichkeit und Betriebssicherheit sind die wichtigsten Anforderungen an zukunftsorientierte Materialß usstechnik. Demag Cranes & Components entwickelt und produziert innovative fördertechnische Lösungen für jede Branche und Unternehmens größe, vom Handwerk bis zum industriellen Großunternehmen. 39206-5... -
Seite 3: Ein Neuer Industriestandard
ß exibler Kettenzug, der innerhalb kürzester Zeit installiert und in Betrieb genommen werden kann. 39170-1 Das ist „Standard – Made by Demag“, eine Investition mit Mehrwert. 20 % längere Lebensdauer und höhere Wirtschaftlichkeit durch Demag Mehr Sicherheit durch 24V-Schützsteuerung und Betriebsendschalter Zeitsparende und ergonomische Höhenverstellbarkeit des Steuerschalter... -
Seite 4: Maßgeschneiderte Lösungen
Eindringen von Feuchtigkeit und Staub. Getriebe – bis 10 Jahre wartungsfrei. Mit der FEM-Triebwerksgruppen-Einstufung Demag 2m + setzt der DC-Pro einen neuen Markt- standard mit 1900 Volllaststunden-Nutzungsdauer. Das bedeutet im praktischen Einsatz eine um rund 20 % längere Lebensdauer. Die Schrägverzahnung aller Getriebestufen sorgt für Geräuschminimierung... - Seite 5 Stillstandszeitenzeiten können somit deutlich (oben/unten) und Betriebsstundenzähler. gesenkt werden. Der Kettentrieb besteht aus hoch- verschleißfesten Materialien für langlebigen Einsatz. Rundstahlkette – eine Demag-Spezialkette aus hochfestem, alterungsbeständigem Material mit hoher Oberß ächenhärte. Galvanisch verzinkt mit zusätzlicher Oberß ächen- veredlung zum Schutz gegen aggressive Medien.
-
Seite 6: Mehr Leistung, Mehr Tempo
20 % längere Lebensdauer im Vergleich zur herkömmlichen FEM-Triebwerksgruppen-Einstufung 2m bei Kettenzügen. Die Intervalle für Service und General überholung verlängern sich deutlich. Dieses Plus an nachhaltiger Wirtschaftlichkeit hat nur der neue 39146 Demag-Kettenzug DC-Pro. Volllaststunden-Nutzungsdauer 1900 Stunden 1600 Stunden 800 Stunden 400 Stunden 200 Stunden... -
Seite 7: Mehr Sicherheit
Mehr Sicherheit Getriebe, Bremse und Kupplung sind durch das Antreiben Bremsen vollständig neu entwickelte Sicherheitskonzept des Demag-Kettenzugs DC-Pro bis zu 10 Jahre Rutschkupplung Bremse wartungsfrei. Das Brems-Kupplungssystem sorgt dafür, dass die Last in jeder Betriebssituation sicher gehalten wird. Lastsacken ist nicht möglich. Erreicht wird dies durch die Anordnung der Bremse, unmittelbar am Laststrang (rote Linie). -
Seite 8: Der Steuerschalter: Immer In Der Richtigen Arbeitsposition
Der Steuerschalter: Immer in der richtigen Arbeitsposition Die individuell günstige Arbeitshöhe des Steuer- schalters kann beim Demag-Kettenzug DC-Pro ganz einfach eingestellt werden. Der in das Kettenzug- gehäuse integrierte Verstellmechanismus versetzt den Anwender in die Lage, die Aufhängehöhe des Steuerschalters einfach und ohne Werkzeug und Verdrahtungsaufwand selbst zu verändern. -
Seite 9: Die Inbetriebnahme: Plug & Lift Und Plug & Drive
Die Inbetriebnahme: Plug & Lift und Plug & Drive Ein großes Plus des neuen Demag-Kettenzugs DC-Pro ist die unkomplizierte Inbetriebnahme. Der klappbare Aufhängebügel und die stufenlos einstellbare Flanschbreite des Fahrwerks U 11, bzw. U 22 garantieren die einfache mechanische Installation. -
Seite 10: Der Manulift Dcm-Pro
Verdrehsicherung, der in die Schnellwechselkupplung einrastet. Durch Anheben der Entriegelungsbuchse lässt er sich einfach ausklinken. Der Manulift ist an Demag-KBK-ProÞ len sowie auf I-Trägern verfahrbar (siehe Seite 13 – 17), das erlaubt eine ß exible Einbindung in die Arbeitsabläufe und Produktionsprozesse. - Seite 11 Kupplungsstift die Möglichkeit, spezielle Lastaufnahmemittel anzubringen. Die Manulift-Lastaufnahmemittel lassen sich auch mit einem Adapter an den Lasthaken des DC-Pro- Kettenzugs anschließen. So sorgen Vielseitigkeit und Flexibilität des neuen Demag-Kettenzugs für mehr Wirtschaftlichkeit beim Lastenhandling am 38922 4111130I.eps Arbeitsplatz. PGS-Klemmgreifer Die schlanke Bauweise und der kurze Weg zum Öffnen des Greifers ermöglichen es, Güter auch bei...
- Seite 12 PGS-Wellengreifer Es stehen verschiedene Wellengreifer zur Verfügung, die über austauschbare Greifbacken den Wellenformen und Transportaufgaben angepasst werden können. Ausgerüstet mit einer Stützwelle ist die Aufnahme von abgesetzten Wellen oder von Wellen mit unbekanntem Schwerpunkt möglich. Somit können diese bisher riskanten Transport vorgänge wesentlich sicherer gemacht werden.
-
Seite 13: Schwenkkrane Erleichtern Den Materialtransport Am Arbeitsplatz
Schwenkkrane erleichtern den Materialtransport am Arbeitsplatz Säulen- und Wandschwenkkrane mit dem Kettenzug DC-Pro sind preiswerte Helfer am Arbeitsplatz und erlauben das platzsparende Handling von Lasten in Produktion, Lager und Versand. Direkt an Produktionsmaschinen eingesetzt, tragen sie entscheidend zur Verringerung der Rüst- und Nebenzeiten bei. -
Seite 14: Effektiver Materialß Uss Mit Kbk-Bahn- Und -Krananlagen
Mit KBK-Anlagen können Lasten ß urfrei sowohl in Linie als die Anlagen leicht und kostengünstig umgebaut oder auch ß ächendeckend bewegt werden. erweitert werden. Das ist praxisorientierter Materialß uss mit Demag-Systemlösungen. 36147 Hängebahnen Einschienen-Hängebahnen sind die bevorzugte direkte Linien verbindung von Auf- und Abgabestellen. Die zahlreichen Aus führungsmöglichkeiten von einfachen, handbedienten... - Seite 15 Hängekrane Die Ein- und Zweiträger-Hängekrane werden zum ß ächen- deckenden Transport von Lasten eingesetzt. Das geringe Eigengewicht sorgt für leichtgängiges Verfahren von Hand. Fahrantriebe zum präzisen Positionieren auch größerer Lasten oder für weite Verfahrwege stehen zur Verfügung. 37652-5 39094-1 Portalkrane Die Portalkrane des KBK-Systems sind nicht an Schienen gebunden und somit leicht verfahrbar.
-
Seite 16: Handverfahrbare Fahrwerke Für Die Einfache Horizontale Bewegung
Handverfahrbare Fahrwerke für die einfache horizontale Bewegung Fahrwerk U Die neue Fahrwerksgeneration U steht in zwei Baugrößen für die Traglasten bis 1100 kg (U 11) und bis 2200 kg (U 22) zur Verfügung. Die Flanschbreite kann stufenlos über zwei Stellringe eingestellt werden und deckt die Bereiche von 58 mm bis 200 mm, bzw. -
Seite 17: Plug & Drive Mit Elektrischen Fahrwerken
Plug & Drive mit elektrischen Fahrwerken Fahrwerk E Für den Einsatz mit dem neuen Kettenzug DC-Pro wurden die elektrischen Fahrantriebe E 11 und E 22 entwickelt. Das Einsatz spektrum dieses modernen Hebezeugs wird damit noch deutlich erweitert. Die Fahrantriebe können an die Fahrwerke U 11 / U 22 adaptiert werden. -
Seite 18: Klemmpuffer Zur Fahrbahnbegrenzung
Klemmpuffer zur Fahrbahnbegrenzung Klemmpuffer KPA/KPT sind die ideale Bahnbegrenzung, passend zu allen DC-Pro-Fahrwerken. Sie lassen sich schnell und einfach auf geneigten und parallelen I-ProÞ lträgern durch Schrauben mon tieren. Ein Verkürzen oder Verlängern des Fahrbereiches ist durch einfaches Ver setzen der Puffer möglich. Mit einer möglichen Anpassung an Flanschbreiten von 50 bis 300 mm sind sie universell einsetzbar. -
Seite 19: Der Service
Weltweit präsent Service mit System: Demag-IDAPSY Ihr individuelles Service-Paket Mit dem weltweiten Netz von qualiÞ zier- Für den neuen Demag-Kettenzug DC-Pro Für die dauerhafte Sicherung der ten Demag-Service-Teams und Demag- haben wir ein neues, ganzheitliches Verfügbarkeit Ihrer Anlage über den Partnern bieten wir Ihnen Service rund Service-System entwickelt: Demag-IDAPSY. -
Seite 20: Auswahlkriterien
Auswahlkriterien Die Baugröße wird durch Belastungsart, 1. Wie sind die Betriebsbedingungen? mitt lere Laufzeit, Tragfähigkeit und 2. Wie groß soll die maximale Tragfähigkeit sein? Einscherungsart bestimmt. 3. Wie hoch muß die Last angehoben werden? 4. Wie schnell soll gehoben werden? 5. -
Seite 21: Technische Daten
V1 380-415 / 50 24/6 Flanschbreite [mm] oder I-Träger Fahrgeschwindigkeit [m/min] Frequenz [Hz] Spannungsbereich [V] Hubgeschwindigkeit Hakenweg [m] Tragfähigkeit [kg] Baugröße Demag-Kettenzug (Chain hoist) Fahrwerktyp CF – Click-Fit U – Rollfahrwerk E – Elektrofahrantrieb Auswahltabelle Kettenzug DC-Pro Tragfähig- max. Gewicht Kettenzug Hubgeschwindigkeit Motorgröße... - Seite 22 Auswahltabelle Demag-Manulift DCM-Pro Tragfähig- Manulift Hubgeschwindigkeit Motorgröße Hakenweg Triebwerkgruppe Einscherung max. Gewicht keit bei Hakenweg 2,8 und 4,3 [kg] [m/min bei 50 Hz] [m/min bei 60 Hz] [kg] DCM-Pro 1 - ... V1 8,0/2,0 9,6/2,4 DCM-Pro 2 - ... V2...
- Seite 23 Maßtabelle Kettenzug DC-Pro mit Fahrwerk CF 5 quer zum Träger parallel zum Träger quer zum Träger Baugröße Kettenspeicher Kettenspeicher DC-Pro 1 DC-Pro 2 DC-Pro 5 kleinster Kurvenradius 800 mm parallel zum Träger 42652544.eps Maßtabelle Kettenzug DC-Pro mit Fahrwerk U 11 oder U 22 quer zum Träger parallel zum Träger quer zum Träger...
- Seite 24 Auswahltabelle Fahrantrieb E 11 / E 22 220-480 V, 50 / 60 Hz, 3 ~ max. verfahrbares Fahrantrieb Geschwindigkeit mögliche Fahrwerke max. Gewicht Gewicht bei Volllast bei Teillast einschl. Totlast [kg] [m/min] [m/min] [kg] 1100 E 11 U 11 24/6 2200 E 22 U 22, RF 125...
- Seite 25 Maßtabelle Demag-Manulift DCM-Pro kurzer Tragbügel langer Tragbügel Baugröße bei Hakenweg Kettenspeicher bei Hakenweg Kettenspeicher 2,8 m 4,3 m 2,8 m 4,3 m DCM-Pro 1 DCM-Pro 2 DCM-Pro 5 42598647.eps Maßtabelle Scherenzange für Tragfähigkeit bis 125 kg Gewicht SZ 1/SZ 2...
-
Seite 26: So Kommen Sie Schnell Zum Zug
So kommen Sie schnell zum Zug www.demag-hoistdesigner.de ist die Adresse, unter der alle wichtigen Daten und Fakten zum neuen Demag-Kettenzug DC-Pro und Manulift DCM-Pro hinterlegt sind. Diese Informations- und Planungsplattform gibt Ihnen eine umfassende Produktübersicht und stellt die technischen Daten bereit, die zur Projektierung benötigt werden. -
Seite 27: Wir Ermitteln Für Sie Die Richtige Lösung
Wir ermitteln für Sie die richtige Lösung Demag Cranes & Components hat Ihre individuellen Aufgaben bestgeeigne- Sie erhalten kurzfristig eine konkrete für jeden Betrieb und jede Traglast den ten zu bestimmen, brauchen Sie nur den Empfehlung mit dem entsprechenden richtigen Zug. Um aus der Vielfalt der folgenden Faxvordruck auszufüllen und... - Seite 28 Demag – Ideen, die entlasten. Demag Cranes & Components GmbH Postfach 67 · D-58286 Wetter Telefon 0 23 35 92-0 Telefax 0 23 35 92-24 06 E-Mail handling@demagcranes.com www.demagcranes.de 300905 DE 213 604 44 701 IS 817...
